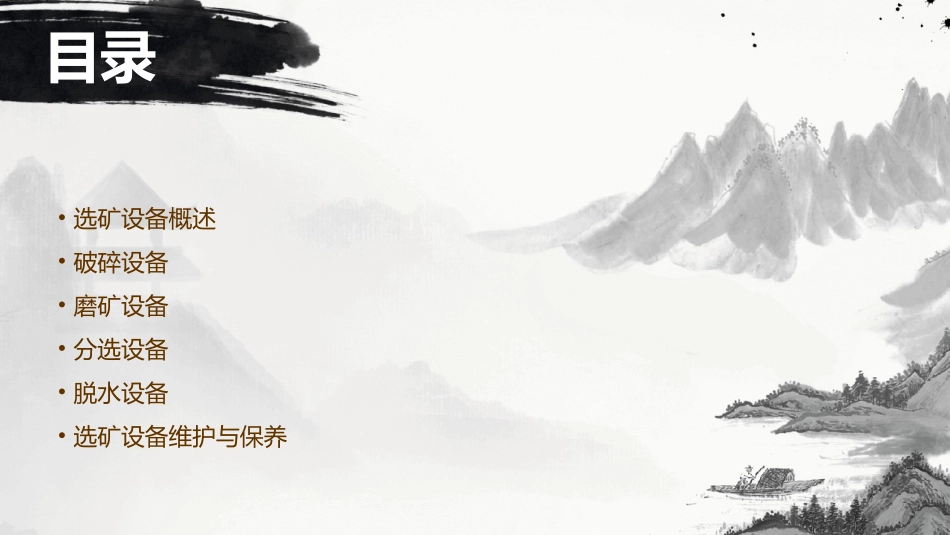

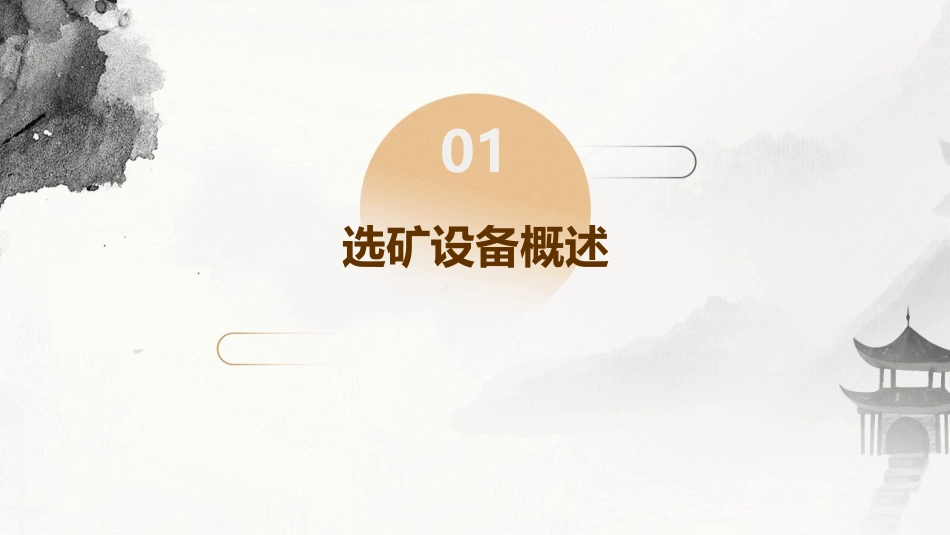

选矿设备课件目录•选矿设备概述•破碎设备•磨矿设备•分选设备•脱水设备•选矿设备维护与保养01选矿设备概述选矿设备是指用于矿石分选、提纯和加工的各种机械设备和装置。定义根据选矿方法和处理对象的不同，选矿设备可分为重力选矿设备、浮选设备、磁选设备、电选设备等。分类定义与分类选矿设备经历了从简单的手工操作到机械化、自动化的发展历程，随着科技的不断进步，选矿设备的性能和效率也在不断提高。目前，国内外选矿设备种类繁多，技术成熟，应用广泛。在矿产资源日益紧缺的背景下，高效、节能、环保的选矿设备成为市场主流。发展历程及现状现状发展历程市场需求随着全球经济的持续发展，矿产资源需求不断增长，对选矿设备的市场需求也相应增加。同时，环保要求的提高也促使选矿设备向更加环保的方向发展。趋势未来，选矿设备将更加注重高效、节能、环保等方面的技术创新，实现智能化、自动化、无人化的发展目标。同时，针对不同矿种和复杂难选矿石的专用选矿设备也将成为研发重点。市场需求与趋势02破碎设备颚式破碎机工作原理颚式破碎机通过动颚和静颚的相对运动，将物料夹在两颚板之间，通过挤压和弯曲作用使物料破碎。结构组成主要包括机架、偏心轴、大皮带轮、飞轮、动颚、侧护板、肘板、肘板后座、调隙螺杆、复位弹簧、固定颚板与活动颚板等部件。性能特点结构简单、工作可靠、维修方便、运营费用低。结构组成主要包括机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁（固定锥）、下破碎壁（调整环）、液压耦合器、润滑系统、控制系统等部件。工作原理圆锥破碎机通过内锥和外锥的相对运动，使物料在破碎腔内受到挤压、弯曲和剪切作用而破碎。性能特点破碎比大、效率高、能耗低，适用于中碎和细碎各种硬度的矿石和岩石。圆锥破碎机工作原理反击式破碎机利用高速旋转的转子上的板锤，对送入破碎腔内的物料产生高速冲击而破碎，且使已破碎的物料沿切线方向以高速抛向破碎腔另一端的反击板，再次被破碎，然后又从反击板反弹到板锤，继续重复上述过程。结构组成主要包括机架、转子、反击板、衬板、进料装置、排料装置、传动装置等部件。性能特点出料粒度均匀、破碎比大、产量高，适用于中等硬度物料的破碎。反击式破碎机锤式破碎机通过高速旋转的锤头对物料进行冲击和剪切作用，使物料破碎成小块。工作原理结构组成性能特点主要包括机架、转子、锤头、筛板、进料装置、排料装置等部件。结构简单、紧凑轻便，适用于脆性物料的破碎。030201锤式破碎机03磨矿设备设备概述01球磨机是一种广泛应用于矿石磨碎的机械设备，通过钢球与矿石的撞击和摩擦实现破碎和磨矿。工作原理02球磨机主要由筒体、衬板、钢球、进出料装置和驱动装置等组成。筒体内装有一定数量和大小的钢球，当筒体旋转时，钢球在筒体内滚动并撞击矿石，使其破碎和磨细。设备特点03球磨机具有破碎效率高、适应性强、操作简单等优点，但同时也存在能耗高、噪音大等缺点。球磨机棒磨机是一种使用钢棒作为研磨介质的磨矿设备，主要用于处理较硬的矿石。设备概述棒磨机的工作原理与球磨机相似，不同之处在于其研磨介质为钢棒。钢棒在筒体内滚动并撞击矿石，使其破碎和磨细。工作原理棒磨机具有破碎效率高、产品粒度均匀等优点，但同时也存在能耗高、噪音大等缺点。设备特点棒磨机自磨机是一种利用矿石自身作为研磨介质的磨矿设备，主要用于处理较软的矿石。设备概述自磨机的工作原理与球磨机和棒磨机相似，不同之处在于其研磨介质为矿石本身。矿石在筒体内滚动并相互撞击，使其破碎和磨细。工作原理自磨机具有能耗低、噪音小等优点，但同时也存在破碎效率低、产品粒度不均匀等缺点。设备特点自磨机砾磨机是一种使用砾石作为研磨介质的磨矿设备，主要用于处理中等硬度的矿石。设备概述砾磨机的工作原理与球磨机和棒磨机相似，不同之处在于其研磨介质为砾石。砾石在筒体内滚动并撞击矿石，使其破碎和磨细。工作原理砾磨机具有破碎效率高、能耗低等优点，但同时也存在产品粒度不均匀等缺点。设备特点砾磨机04分选设备跳汰机利用物料在垂直交变的脉动水流中按密度差异进行分层和选别。摇床借助床面的往复不对称运动和...
