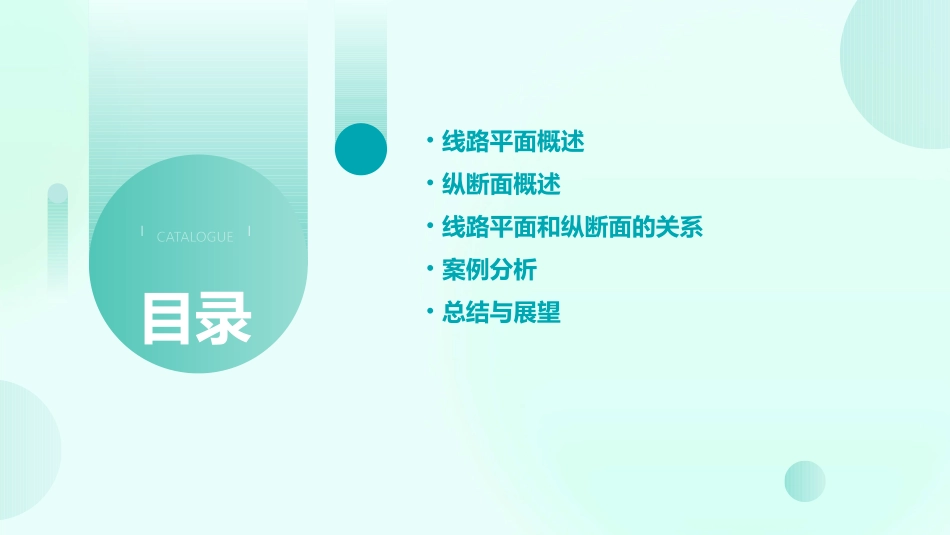

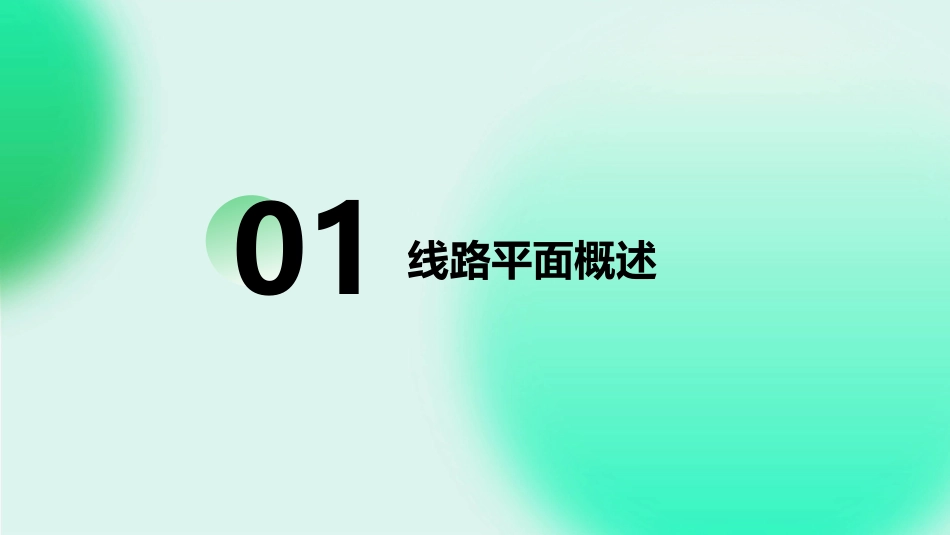

线路平面和纵断面概要课件CATALOGUE目录•线路平面概述•纵断面概述•线路平面和纵断面的关系•案例分析•总结与展望01线路平面概述0102线路平面的定义线路平面的设计需要考虑到地形、地质、气候、水文等多种因素，以确保道路的安全、顺畅和实用。线路平面是指道路中心线在水平面上的投影。它表示道路的走向和转折点，以及与其他道路或地物的交叉点。线路平面的设计原则线路平面设计应确保行车安全，避免急转弯、陡坡等危险因素。线路平面设计应考虑到建设成本和运营成本，选择合适的线形和路面材料。线路平面设计应尽量减少对环境的破坏，保护自然景观和生态平衡。线路平面设计应与周围环境相协调，符合城市规划的要求。安全性原则经济性原则环保性原则协调性原则地形地貌地质条件气候条件交通流量线路平面的影响因素01020304地形地貌是影响线路平面的主要因素，不同的地形地貌需要采用不同的线形和路面设计。地质条件对线路平面设计也有很大的影响，如土质松软、滑坡等地质灾害需要特别考虑。气候条件如降雨量、风速等也会影响线路平面设计，需要在设计中充分考虑。交通流量的大小也会影响线路平面设计，需要根据流量大小选择合适的线形和路面宽度。02纵断面概述表示线路在垂直方向上的起伏变化，通常用等高线表示。根据地形、地质、水文等条件，合理确定线路的起伏、坡度、桥梁和隧道的位置，以满足线路的技术标准、安全性和经济性要求。纵断面的定义纵断面设计纵断面纵断面的设计应确保列车运行的安全，避免过大的坡度和曲线半径，减少线路的起伏和振动。安全性经济性环保性纵断面的设计应考虑工程的经济性，尽量减少工程量、土石方量和桥隧长度，降低建设成本。纵断面的设计应考虑环境保护，避免破坏自然景观和生态平衡，合理利用土地资源。030201纵断面的设计原则地形起伏、地面坡度、河流湖泊等自然地理条件对纵断面的设计产生直接影响。地形条件地质构造、土壤类型、地下水位等地质条件对线路的坡度、隧道位置和长度等产生影响。地质条件线路的技术标准要求，如速度目标值、曲线半径、坡度等，对纵断面的设计产生影响。技术标准施工方法、工期要求、工程造价等因素也会对纵断面的设计产生影响。建设条件纵断面的影响因素03线路平面和纵断面的关系在道路设计中，平面布局决定了道路的基本走向和交叉口位置，这些因素将影响纵断面的设计，如坡度和起伏。平面布局影响纵断面的设计纵断面的设计需考虑排水、行车安全和舒适性等因素，这会影响平面布局的合理性，如交叉口的设计和路线的平顺性。纵断面影响平面布局的合理性平面和纵断面的相互影响确保道路功能与设计的一致性在设计中，应确保平面和纵断面的协调，使道路功能与设计目标一致，如高速公路应注重直线和坡度的合理性。考虑地形、地质和环境因素在协调平面和纵断面的过程中，应充分考虑地形、地质和环境因素，以确保设计的可行性和可持续性。平面和纵断面在设计中的协调平面和纵断面在设计中的优化优化交叉口设计通过优化交叉口设计，可以减少车辆延误和交通拥堵，提高道路通行效率。优化纵断面设计通过优化纵断面设计，可以减少坡度和起伏，提高行车安全性和舒适性。综合运用多种优化方法在实际设计中，应综合运用多种优化方法，如数学模型、仿真技术和人工智能等，以提高设计的科学性和有效性。04案例分析总结词注重交通功能与城市规划的协调详细描述该城市道路的线路平面设计充分考虑了城市规划的需求，确保了交通的顺畅和安全。纵断面设计则根据地形和排水要求进行了合理调整，避免了道路排水不畅的问题。案例一：某城市道路的线路平面和纵断面设计追求高速与安全总结词该高速公路的线路平面设计注重提高车辆行驶速度，采用了直线和较大半径的曲线，减少了车辆的行驶阻力。纵断面设计则通过合理设置坡度和坡长，确保了高速行驶时的安全性和稳定性。详细描述案例二：某高速公路的线路平面和纵断面设计总结词克服地形困难，保障行车安全详细描述该山区公路的线路平面设计充分考虑了地形变化，采用了适当的曲线半径和线路走向，避免了陡峭坡度和危险路段。纵断面设计则通过合理设置坡度和隧道等结构，确保了车辆在山...
