全业务城域网-汇聚节点机房建设解读VIP免费

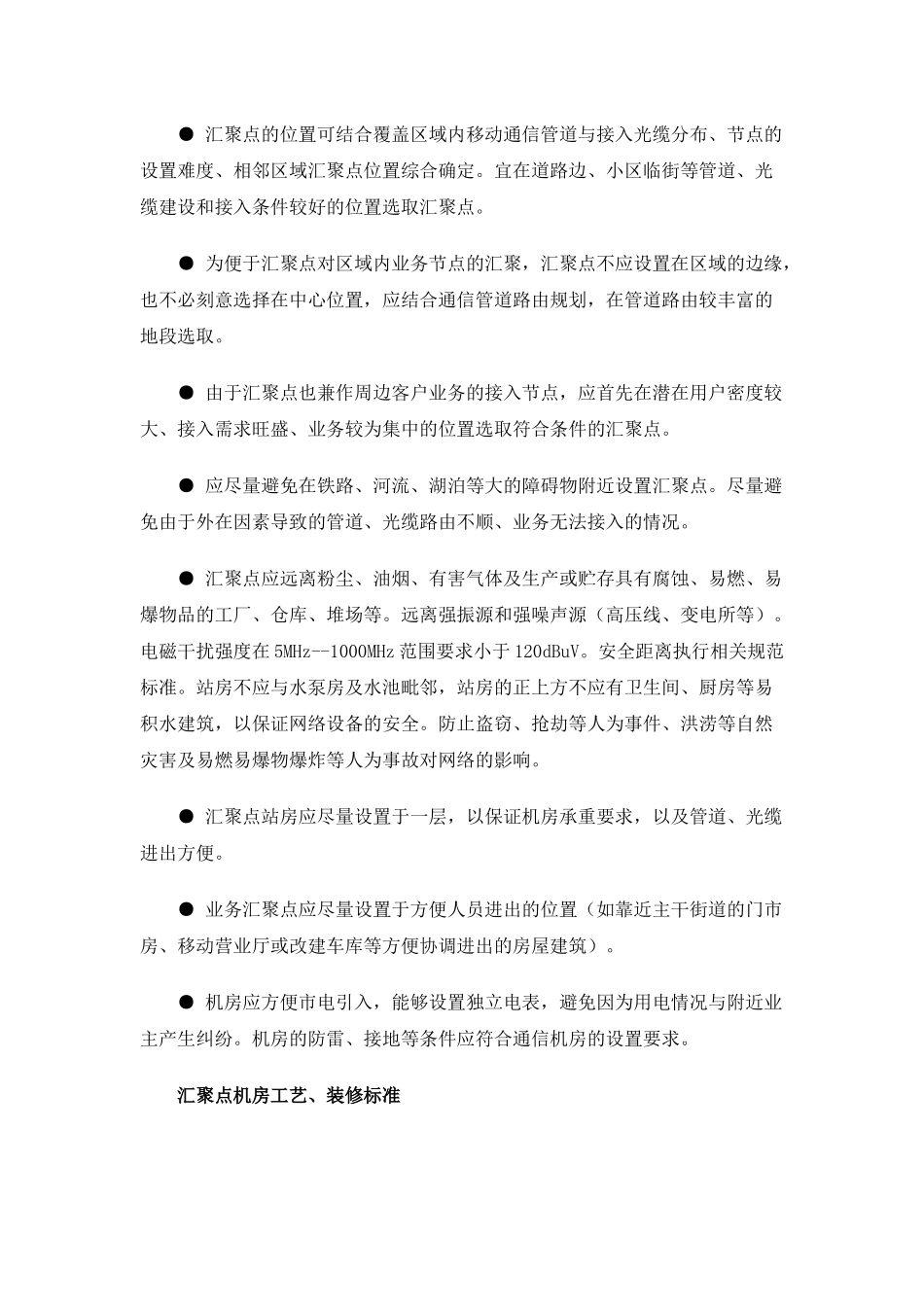

为满足新增基站接入和全业务运营下各类业务接入的要求，应对现有汇聚节点收容能力不足的问题，各地均大力开展汇聚点的建设。需综合考虑城域范围内传送网和数据网汇聚层及接入层网络架构的搭建，为全业务运营做好准备。如何选择汇聚点机房、合理规划利用有限的机房空间成为汇聚点建设中需要解决的首要问题。汇聚点的定位和作用汇聚点在网络中起承上启下的作用，负责将本地业务节点连接到骨干节点，通过物理及逻辑网络将业务汇聚、疏导到相应的业务收容节点。一般情况下，密集城区一个汇聚节点覆盖的区域面积宜为2～5Km2，一般城区宜为5～10Km2，城市郊区宜为10～20Km2。汇聚点应汇聚一定数量的基站及综合业务接入点。一个汇聚点终期汇聚的基站数量宜为30～50个（采用双汇聚点接入方式时，汇聚基站的数量宜为50～80个），开发区、城郊可适当放宽，但不宜少于20个。同时，一个汇聚点收容的综合业务接入点的数量宜为10～20个。规模较大的住宅小区，其潜在用户可就近由条件较好的基站或综合业务点收容，不宜单独设置汇聚点。汇聚点的建设、选取可采取统一规划、分步实施的方式，对于需求较为迫切的区域，可先期建设、投入使用汇聚点，对于现有基站及客户接入业务数量较小，而未来需求较大的区域，可先规划、选择好汇聚点数量及位置，储备站房、管道等物理资源。当汇聚点覆盖区域内收容的基站及综合业务接入点超过一定数量时，可根据规划进行区域拆分，逐步启用前期储备的汇聚点。汇聚点机房的选取汇聚点机房的选取应满足网络规划发展的需求，并结合地理位置、城市规划、投资效益等多方面因素综合比较选定，需要极力保证机房的安全稳定性及业务的灵活快速接入，可从以下几个方面进行考虑：●汇聚点的位置可结合覆盖区域内移动通信管道与接入光缆分布、节点的设置难度、相邻区域汇聚点位置综合确定。宜在道路边、小区临街等管道、光缆建设和接入条件较好的位置选取汇聚点。●为便于汇聚点对区域内业务节点的汇聚，汇聚点不应设置在区域的边缘，也不必刻意选择在中心位置，应结合通信管道路由规划，在管道路由较丰富的地段选取。●由于汇聚点也兼作周边客户业务的接入节点，应首先在潜在用户密度较大、接入需求旺盛、业务较为集中的位置选取符合条件的汇聚点。●应尽量避免在铁路、河流、湖泊等大的障碍物附近设置汇聚点。尽量避免由于外在因素导致的管道、光缆路由不顺、业务无法接入的情况。●汇聚点应远离粉尘、油烟、有害气体及生产或贮存具有腐蚀、易燃、易爆物品的工厂、仓库、堆场等。远离强振源和强噪声源（高压线、变电所等）。电磁干扰强度在5MHz--1000MHz范围要求小于120dBuV。安全距离执行相关规范标准。站房不应与水泵房及水池毗邻，站房的正上方不应有卫生间、厨房等易积水建筑，以保证网络设备的安全。防止盗窃、抢劫等人为事件、洪涝等自然灾害及易燃易爆物爆炸等人为事故对网络的影响。●汇聚点站房应尽量设置于一层，以保证机房承重要求，以及管道、光缆进出方便。●业务汇聚点应尽量设置于方便人员进出的位置（如靠近主干街道的门市房、移动营业厅或改建车库等方便协调进出的房屋建筑）。●机房应方便市电引入，能够设置独立电表，避免因为用电情况与附近业主产生纠纷。机房的防雷、接地等条件应符合通信机房的设置要求。汇聚点机房工艺、装修标准机房面积，购买的汇聚点站房应结构良好，以矩形为主，避免选择形状不规则的站房。汇聚点站房可装机面积（需区分站房的建筑面积和可装机面积）原则上需保证60m2～100m2，站房净高原则上不低于3.2m，最低不得低于2.8m。机房荷重，原则上要求当设备采用单面排列时，机房楼面荷载要求不小于600公斤/平方米；当设备采用背靠背排列时，机房楼面荷载要求不小于800公斤/平方米。安装设备前应对租赁机房楼面承重进行测试。机房净高，基于原有传统装机习惯，机房净高给出两种方案：一是2.8m～3.0m（设备采用高度2.2m机架）；二是不低于3.4m（设备采用高度2.6m机架）。机房照明，应设置一般照明和事故照明，照明光源应采用荧光灯或节能灯作为主要照明光源。机房内灯具布置尽可能避开列架、走线架，灯具不得布置在电池组的正上方，灯具...
