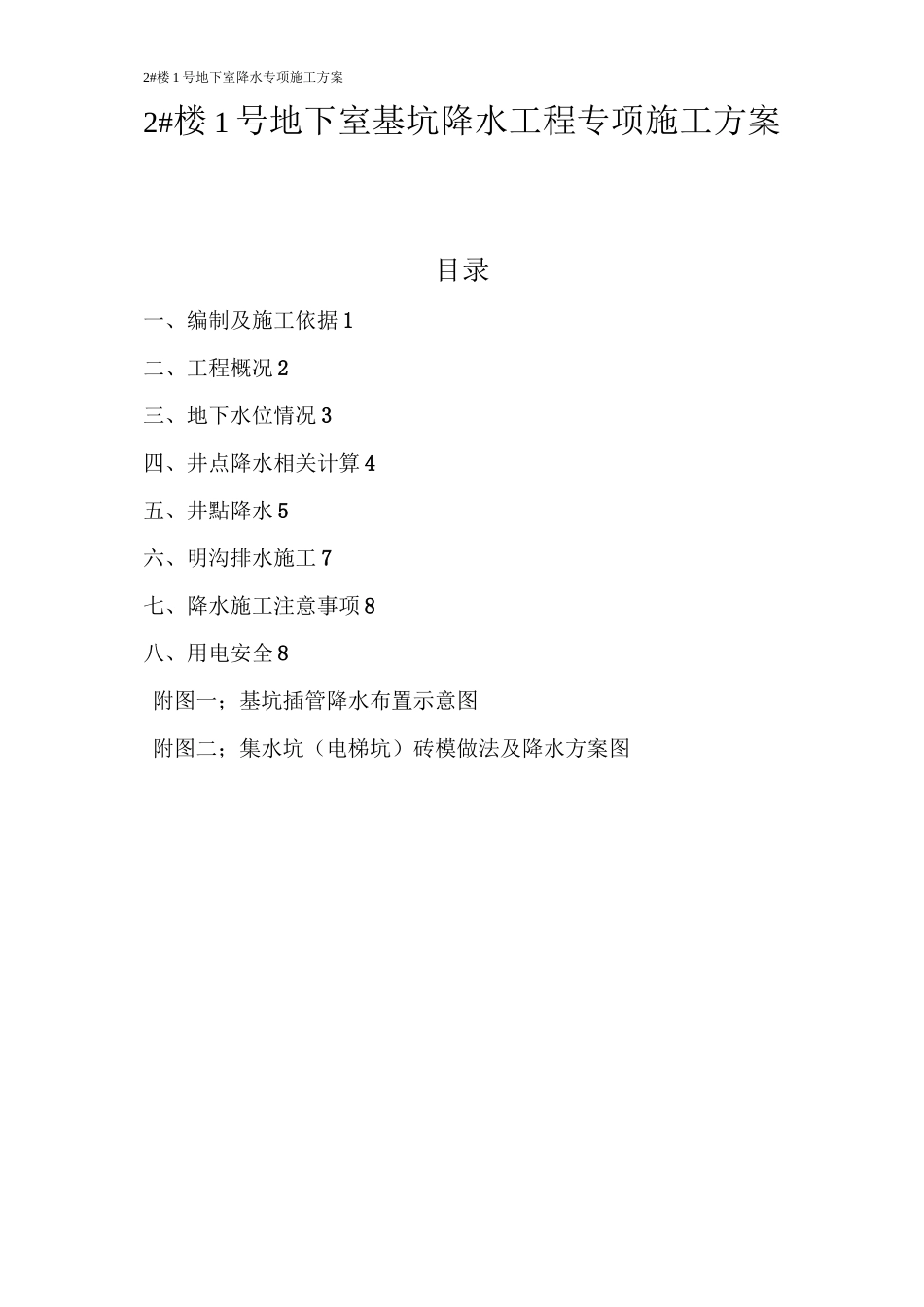

基坑降水工程专项施工方案2#楼1号地下室编制人:审核人:审批人:海南建设工程股份有限公司年月日2#楼1号地下室降水专项施工方案2#楼1号地下室基坑降水工程专项施工方案目录一、编制及施工依据1二、工程概况2三、地下水位情况3四、井点降水相关计算4五、井點降水5六、明沟排水施工7七、降水施工注意事项8八、用电安全8附图一；基坑插管降水布置示意图附图二；集水坑（电梯坑）砖模做法及降水方案图2#楼1号地下室降水专项施工方案第3页共11页2#楼1号地下室降水专项施工方案第2页共11页二、工程概况项目名称；项目地点；C6片区D-3-6地块建设单位；本项目由北区精品酒店、中区豪华酒店、南区精品酒店三部分组成。人防地下室设在南区精品酒店区域内。本项目建筑面积为142485.59本项目中区2#号楼1号地下室基础较深处有5个集水坑，开挖深度达到T5.2m（相对标高）绝对标高0.3m。三、地下水位情况根据海南地质综合勘察设计院出版的《（补勘）岩土工程勘察报告》（2015年12月版），勘察深度范围内①-④层为强透水层，⑤层属弱透水层，地下水赋存于①-④层中。地下水为松散岩类孔隙潜水，主要接受大气降水补给，由中部向东西两侧迳流，向海棠湾及龙江河排泄，勘察期间实测各钻孔稳定水位埋深为0.10T5.9m，水位标高0.34-4.14m,据区域水文地质资料及场地附近民井调查，地下水位年变化幅度为1.00-1.50m，场地表层潜水对基础施工影响较大。附图：工程地质剖面图基坑蓄水量Q=1.366K(2H0-s)s/(lgR-lgx0)=1.366*25.92*(2*8.8-2)/(lg44.4-lg2.82)=992.8m3/d五、井點降水1、降水施工工艺流程2#楼1号地下室降水专项施工方案第3页共11页安装、井点管装配成形一插管位置及水位观测管一成孔、排管、插管一铺总管一孔口封密一连接试抽一确定原始水位、开机。h囲1真空轻型井点降低抱F水位全貌示意田I，地西2•主机3、构管緘哮联膏入搭点管£忌営「廉疥也下水住线乩降傩各地下水位孩2、降水参数:降水周期集水坑开挖及基础底板施工施工井点管埋深4.5m（直径40mm,圭寸水管4m,降水管加）区内井点间距0.5m布管排距环型2#楼1号地下室降水专项施工方案第4页共11页排水总管直径100mm2#楼1号地下室降水专项施工方案第5页共11页2#楼1号地下室降水专项施工方案第6页共11页2#楼1号地下室降水专项施工方案第7页共11页2、在施工过程中注意横管漏水，对水位严格测量达到要求后再进行拆除。3、降水施工运转中，发现井管失效，立即采取措施使其恢复，如不能恢复的重新设置新的井管。八、用电安全场地因采用井点降水，所以需要用到大功率的抽水设备真空泵，用电总功率不应超过200kw，及最大容许25台真空泵同时作业施工。做到一机、一闸、一箱、一漏，箱体必须上锁专人管理。禁止同一开关设备同时控制两台及两台以上的用电设备。三相用电配电箱，做好接地线。移动电源线使用绝缘良好的橡胶护套线，电缆（线）必须穿套管保护，架空布置，严禁随意放置，若需埋地，过车部位，必须穿钢管保护管。接头处压接牢固，绝缘包扎良好；并用绝缘体支撑，做好雨水防护，严禁接头触地、电源导线缠绕和捆绑在金属管道和金属构件上。机械检修时，首先确定电源是否断开，排除带电操作的可能。做好安全检查记录，及时解决存在的用电安全隐患。2#楼1号地下室降水专项施工方案第8页共11页2#楼1号地下室降水专项施工方案第11页共11页2#楼1号地下室降水专项施工方案第10页共11页2#楼1号地下室降水专项施工方案第14页共11页
