离心泵基础分解课件VIP免费

离心泵基础分解课件_第1页
1/34

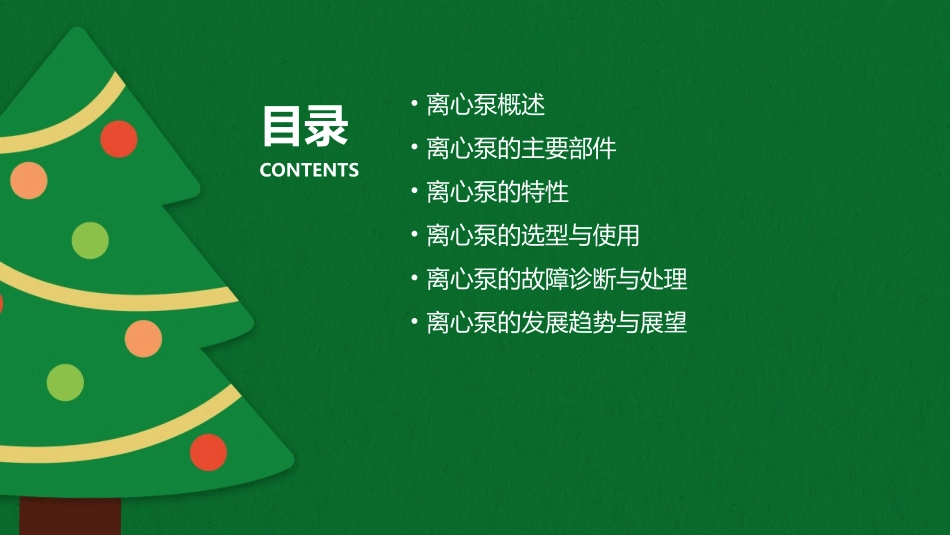

离心泵基础分解课件_第2页
2/34
离心泵基础分解课件_第3页
3/34
离心泵基础分解课件目录CONTENTS•离心泵概述•离心泵的主要部件•离心泵的特性•离心泵的选型与使用•离心泵的故障诊断与处理•离心泵的发展趋势与展望01离心泵概述CHAPTER离心泵:一种利用叶轮旋转产生的离心力来输送液体的泵。离心泵主要由叶轮、泵壳、泵轴和轴承等组成。离心泵广泛应用于化工、石油、医药、食品等领域。离心泵的定义在离心力的作用下,液体从叶轮中心被甩向边缘,进入泵壳体。泵壳体将液体收集起来,通过出口管道输送至目的地。当叶轮旋转时,叶片带动液体一起旋转,产生离心力。离心泵的工作原理010204离心泵的分类根据输送介质的不同,离心泵可分为清水泵、泥浆泵、油泵等。根据结构形式的不同,离心泵可分为单级泵、多级泵、立式泵、卧式泵等。根据工作温度的不同,离心泵可分为常温泵、高温泵、低温泵等。根据输送压力的不同,离心泵可分为低压泵、中压泵、高压泵等。0302离心泵的主要部件CHAPTER叶轮是离心泵的核心部件,其作用是将原动机的机械能传递给液体,使液体获得能量。叶轮由叶片、盖板和轮毂组成,叶片的弯曲和角度设计直接影响泵的性能。叶轮有闭式、开式和半开式三种类型,根据不同的输送介质和工艺要求选择合适的叶轮。叶轮泵壳是离心泵的主体结构,用于容纳叶轮、液体等。泵壳有水平中开式、垂直剖分式等类型,材质多为铸铁和铸钢。泵壳内部通常设计有吸入口、压力室、回流孔等结构,以实现液体的吸入、排出和回流。泵壳轴和轴承轴是连接原动机和叶轮的传动部件,用于传递扭矩。轴承是支撑轴并减少摩擦的部件,分为滑动轴承和滚动轴承两种类型。轴和轴承的制造精度和安装方式对离心泵的性能和使用寿命有很大影响。密封装置用于防止泵内液体泄漏和外界杂质进入泵内。根据不同的密封要求和应用场合,可选择填料密封、机械密封、浮动密封等类型。密封装置的性能直接影响离心泵的工作效率和可靠性。密封装置联轴器是连接电动机和离心泵的传动部件,用于传递扭矩。联轴器有刚性联轴器和弹性联轴器两种类型,根据电动机和泵的安装精度选择合适的联轴器类型。联轴器的制造精度和使用寿命对离心泵的工作性能和使用寿命有很大影响。联轴器03离心泵的特性CHAPTER指泵在单位时间内输送的液体量,通常用体积表示,单位为立方米/小时(m³/h)。流量流量特性调节流量离心泵的流量与扬程、功率等参数有关,不同型号的离心泵具有不同的流量特性。通过调节泵的转速、阀门开度等参数,可以改变离心泵的流量。030201流量指泵对单位重量液体所做的功,通常用米水柱(mHO₂)表示。扬程离心泵的扬程与转速、叶轮直径等参数有关,不同型号的离心泵具有不同的扬程特性。扬程特性随着扬程的增加,离心泵的功率也会相应增加。扬程与功率的关系扬程指泵在单位时间内所做的功,通常用千瓦(kW)表示。功率指泵的输出功率与输入功率的比值,效率越高,表示泵的性能越好。效率离心泵的功率和效率之间存在一定的关系,通常随着功率的增加,效率也会相应增加。功率与效率的关系功率和效率指泵入口处液体所具有的能量,单位为米水柱(mHO₂)。汽蚀余量汽蚀余量的大小直接影响泵的性能和寿命,汽蚀余量过小会导致泵的汽蚀现象严重,影响泵的正常运行。汽蚀余量的影响汽蚀余量04离心泵的选型与使用CHAPTER根据工艺要求和流量扬程曲线进行选择:需要明确工艺流程中所需的流量和扬程,并选择符合这些要求的离心泵。同时,要考虑到流量扬程曲线的变化,以确保离心泵在高效区内运行。根据介质特性选择合适的泵:不同的介质具有不同的物理和化学性质,例如密度、粘度、腐蚀性等。需要根据具体的介质特性选择适合的泵型,以防止介质与泵材料发生反应或腐蚀。考虑泵的效率和可靠性:在满足工艺要求的前提下,应优先选择效率高、可靠性强的泵型。这有助于降低能耗和维护成本,提高生产效率。考虑泵的尺寸和重量:对于空间有限或重量限制严格的场合,需要选择尺寸较小、重量较轻的泵型。这有助于减少占地面积和降低安装成本。选型原则根据离心泵的型号和使用要求,确定合适的安装位置,并设计稳定的基础以支撑泵体。基础应平整、坚固,能够承受泵的重量和运行时的振动。确定安装位置和...
