箱梁移动模架施工方案课件VIP专享VIP免费

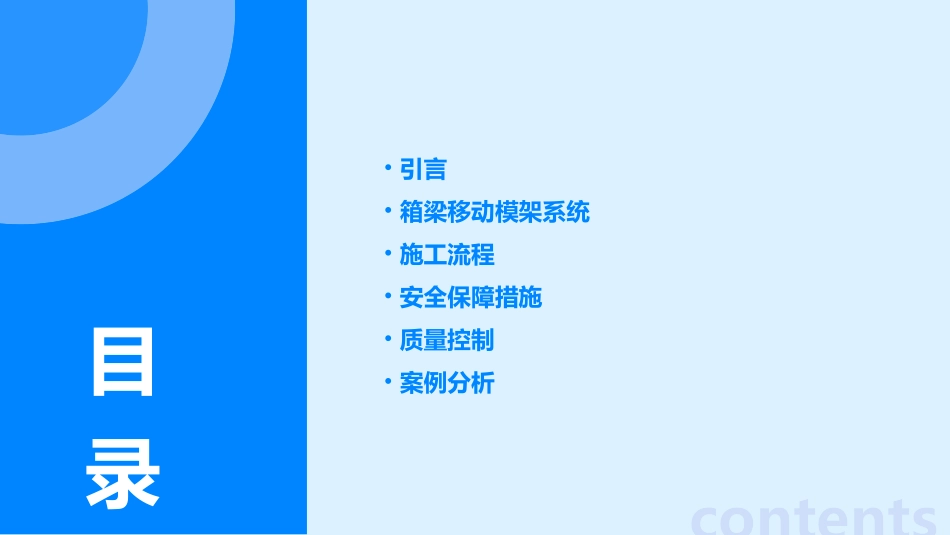

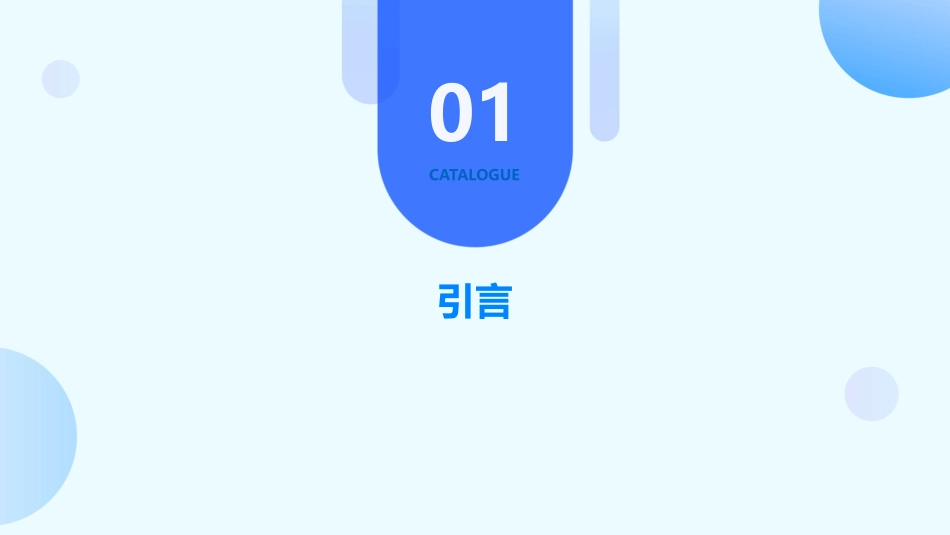

箱梁移动模架施工方案课件•引言•箱梁移动模架系统•施工流程•安全保障措施•质量控制•案例分析contents目录引言01CATALOGUE介绍箱梁移动模架施工方案，确保施工过程安全、高效、质量可靠。目的随着桥梁建设的快速发展，箱梁移动模架施工方案在桥梁施工中应用越来越广泛。为了满足工程需求和提高施工效率，本课件详细介绍了箱梁移动模架施工方案的相关内容。背景目的和背景箱梁移动模架施工是一种预制桥梁段的拼装施工方法，通过移动模架完成桥梁段的浇筑。定义特点适用范围具有施工速度快、成本低、质量可靠等优点，适用于多种桥梁结构形式。适用于跨度较大、桥墩高度较低的桥梁工程，尤其适用于预制桥梁段的拼装施工。030201施工方案简介箱梁移动模架系统02CATALOGUE系统组成包括底模、侧模和端模，用于形成混凝土浇筑的成型面。由支撑杆、横梁和立柱组成，用于承受混凝土重量和施工荷载。包括轨道、滑座和牵引装置，使模架在桥跨间移动。为模架提供动力，实现模板的开合、升降和横移等功能。模板系统支撑系统行走系统液压系统模板就位混凝土浇筑养生与脱模模架移动工作原理01020304根据施工要求，调整模板位置和角度，确保符合设计要求。在模板内浇筑混凝土，并振捣密实。待混凝土达到一定强度后，进行养生并拆除模板。将模架移动到下一施工位置，重复上述步骤。根据桥梁跨度选择合适的模架跨度，确保施工安全和质量。施工跨度考虑施工过程中的各种荷载，如混凝土重量、施工机械和人员等。施工荷载根据施工进度和安全性要求，合理选择模架移动速度。移动速度确保模板安装精度，以满足桥梁线形和受力要求。精度要求关键技术参数施工流程03CATALOGUE确保施工顺利进行的关键步骤在开始箱梁移动模架施工之前，需要进行充分的准备工作，包括现场勘查、设计图纸研究、施工组织安排、人员培训和安全技术交底等。这些工作旨在确保施工过程的安全、质量和效率。施工前准备确保模架稳定性和准确性的重要环节在施工前准备工作的基础上，进行模架的安装和调试。这一环节需要严格按照设计图纸和施工规范进行，确保模架的稳定性和准确性。调试过程中，应对模架进行动态和静态加载测试，以确保其满足设计要求。模架安装与调试影响箱梁质量的关键步骤在模架安装与调试完成后，进行混凝土的浇筑与养护。这一步骤需要严格控制混凝土的配合比、浇筑温度和浇筑速度等参数，以确保箱梁的质量。浇筑完成后，应对混凝土进行适当的养护，以满足设计要求的强度和耐久性。混凝土浇筑与养护实现施工效率的重要环节在混凝土浇筑与养护完成后，进行模架的拆除与转移。这一环节需要按照先装后拆、整体转移的原则进行，以提高施工效率。同时，在模架拆除与转移过程中，应采取必要的安全措施，确保施工过程的安全。模架拆除与转移安全保障措施04CATALOGUE所有参与施工的人员必须接受安全培训，了解施工过程中的安全风险和应对措施。人员安全培训为施工人员提供必要的安全防护用品，如安全帽、安全带、防护眼镜等。安全防护用品定期对施工人员进行身体检查，确保他们具备适应高强度作业的身体条件。定期检查身体人员安全设备安全设备维护保养定期对施工设备进行检查和维护，确保设备处于良好工作状态。安全操作规程为设备操作人员提供安全操作规程，确保他们正确、安全地操作设备。设备保险为施工设备购买保险，以应对设备故障或事故带来的损失。在施工前对现场环境进行评估，识别和排除潜在的安全隐患。施工环境评估采取必要的措施保护施工现场及周边的环境，减少施工对环境的负面影响。环境保护措施制定针对可能发生的事故或紧急情况的应急预案，确保在紧急情况下能够迅速、有效地应对。应急预案环境安全质量控制05CATALOGUE确保所有材料均符合设计要求，并具备相应的质量证明文件。合理安排材料的存储和保管，避免因环境因素导致材料损坏或性能下降。-材料检验：对进场的材料进行抽检或全检，确保材料质量符合标准。材料质量控制材料存储材料采购•施工前准备：进行技术交底，确保施工人员了解施工要求和工艺流程。-施工监控：采用实时监控系统，对施工过程进行全程跟踪，及时发现并处理问题。-质量检验：对...
