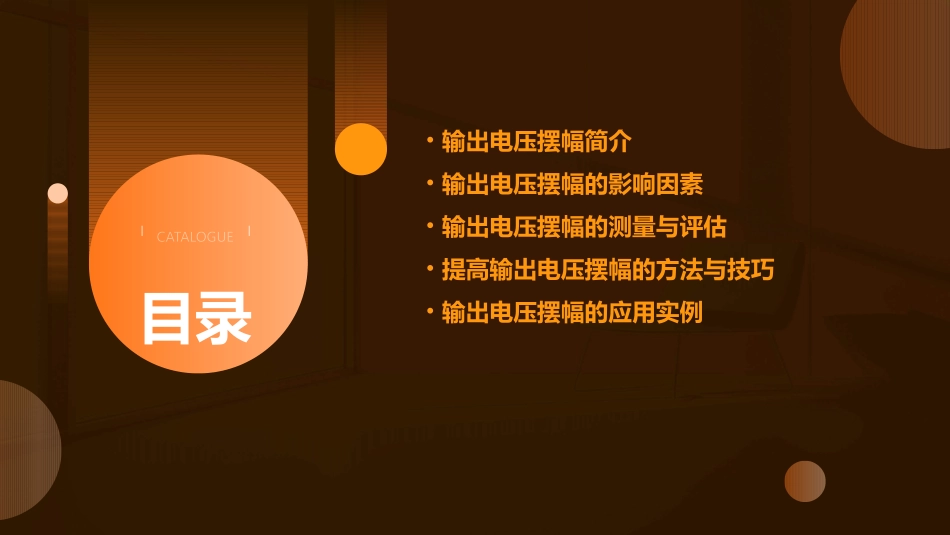

输出电压摆幅课件CATALOGUE目录•输出电压摆幅简介•输出电压摆幅的影响因素•输出电压摆幅的测量与评估•提高输出电压摆幅的方法与技巧•输出电压摆幅的应用实例CHAPTER01输出电压摆幅简介输出电压摆幅是指功率放大器输出电压的动态范围，即最小值和最大值之间的差值。输出电压摆幅定义在音频信号处理中，输出电压摆幅决定了功率放大器能够处理的信号幅度范围，从而影响音频信号的动态范围和音质。输出电压摆幅概念定义与概念音质与失真在功率放大过程中，如果输出电压摆幅不足，可能会导致信号失真或削波现象，影响音质。较大的输出电压摆幅能够降低失真，提高音质。信号处理能力输出电压摆幅决定了功率放大器对音频信号的处理能力，较大的摆幅能够处理更大动态范围的信号，提高音频信号的还原度和表现力。兼容性不同设备对输出电压摆幅的要求可能不同，较大的摆幅能够提高功率放大器的兼容性，使其适应更多不同类型的音频设备。输出电压摆幅的重要性输出电压摆幅的单位是伏特（V），通常以最大输出电压与最小输出电压之间的差值表示。在音频设备的技术规格或说明书中，通常会标明输出电压摆幅的具体数值，如±10V或0.5V～5V等。输出电压摆幅的单位与表示方法表示方法单位CHAPTER02输出电压摆幅的影响因素电源电压越高，输出电压摆幅越大。这是因为电源电压越高，电路中的电场强度越大，电子的动能越大，从而推动电子通过负载的阻力越小，表现为输出电压摆幅增大。电源电压的稳定性也会影响输出电压摆幅的稳定性。如果电源电压波动较大，输出电压摆幅也会相应波动，影响电路的正常工作。电源电压的影响负载电流的影响负载电流越大，输出电压摆幅越小。这是因为负载电流越大，电路中的热损耗越大，导致输出电压降低，表现为输出电压摆幅减小。负载电流的变化也会引起输出电压摆幅的变化。如果负载电流波动较大，输出电压摆幅也会相应波动，影响电路的正常工作。温度越高，输出电压摆幅越小。这是因为温度越高，电子的热运动越剧烈，导致电子通过负载的阻力增大，表现为输出电压摆幅减小。温度的变化也会引起输出电压摆幅的变化。如果温度波动较大，输出电压摆幅也会相应波动，影响电路的正常工作。温度的影响电路中元件的参数也会影响输出电压摆幅的大小和稳定性。例如，电阻、电容、电感等元件的参数偏差、老化或失效都可能导致输出电压摆幅的变化。元件参数环境中的湿度、气压、光照等也会对输出电压摆幅产生影响。例如，湿度过高可能导致电路板受潮，气压变化可能导致电路板变形，光照过强可能导致电路板温度升高。这些环境因素的变化都可能引起输出电压摆幅的变化。环境因素其他影响因素CHAPTER03输出电压摆幅的测量与评估直接测量法01通过高精度的电压表直接测量输出电压摆幅，这种方法简单直观，但精度受限于电压表的测量范围和精度。比较测量法02通过比较器电路将输出电压摆幅转换为可测量的电平信号，再通过高精度的测量设备进行测量，这种方法精度较高，但电路设计较为复杂。间接测量法03通过测量影响输出电压摆幅的相关参数，如电源的输入输出电流、负载电阻等，再通过计算得出输出电压摆幅，这种方法适用于无法直接测量输出电压摆幅的情况。测量方法将输出电压摆幅与电源的额定输出电压进行比较，计算出电压摆幅的百分比，用于评估电源的输出性能。电压摆幅百分比测量输出电压摆幅的最大值和最小值，用于评估电源在不同负载下的输出性能。最大最小值将多个测量点的输出电压摆幅进行平均处理，得到平均输出电压摆幅，用于评估电源的整体输出性能。平均值评估标准测试设备与工具用于直接测量输出电压摆幅，要求具有高精度和低误差。用于将输出电压摆幅转换为可测量的电平信号，要求具有高精度和低误差。用于模拟实际负载，要求具有稳定的阻值和低误差。用于采集测量数据，要求具有高采样率和低误差。高精度电压表比较器电路负载电阻数据采集卡CHAPTER04提高输出电压摆幅的方法与技巧通过优化电路设计，提高电压放大倍数，从而提高输出电压摆幅。增加电压放大倍数降低输出电阻减少信号源内阻采用低输出电阻的电路结构，使输出电压更稳定，提高摆幅。减小信号源内阻，降低...
