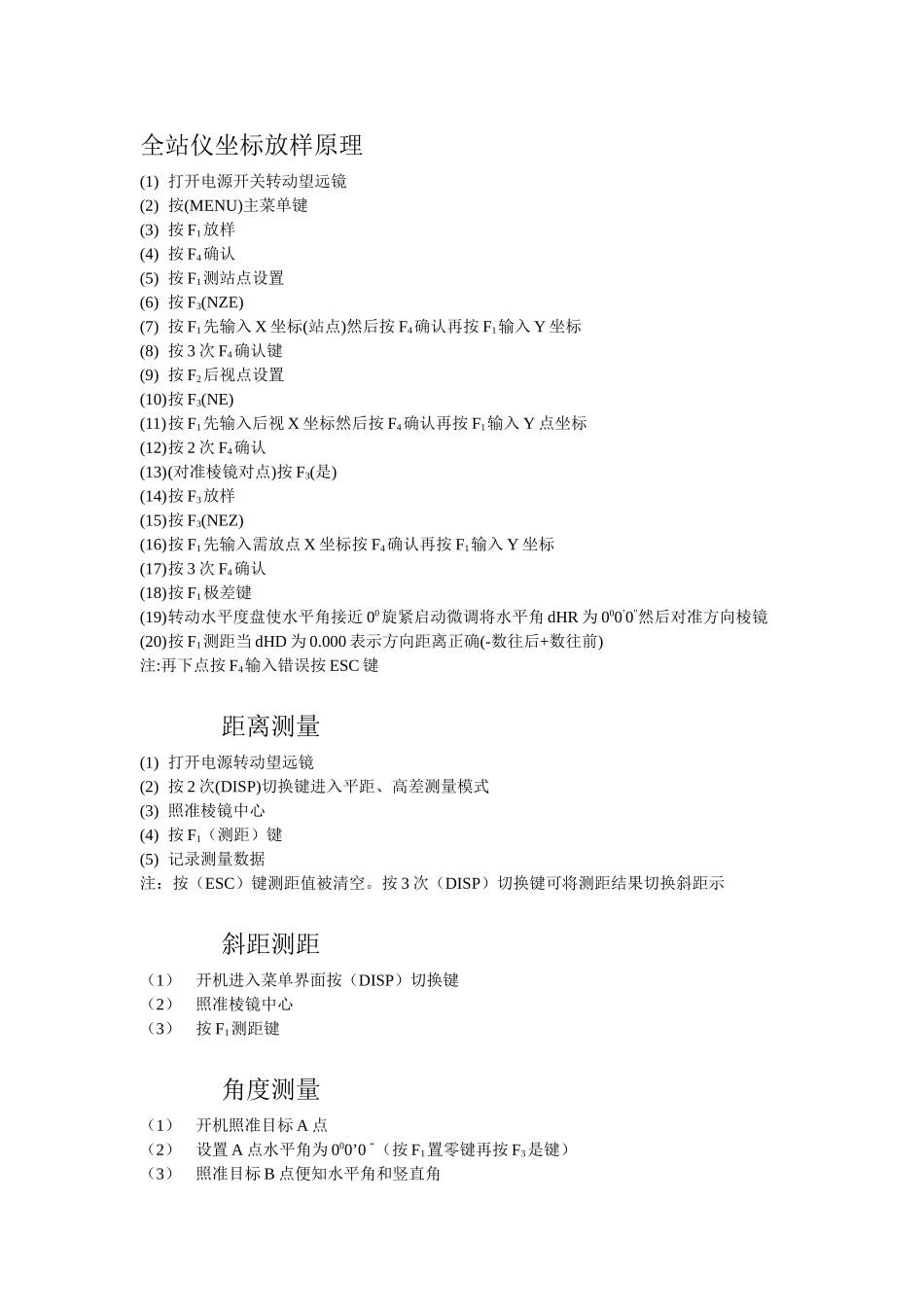

全站仪坐标放样原理(1)打开电源开关转动望远镜(2)按(MENU)主菜单键(3)按F1放样(4)按F4确认(5)按F1测站点设置(6)按F3(NZE)(7)按F1先输入X坐标(站点)然后按F4确认再按F1输入Y坐标(8)按3次F4确认键(9)按F2后视点设置(10)按F3(NE)(11)按F1先输入后视X坐标然后按F4确认再按F1输入Y点坐标(12)按2次F4确认(13)(对准棱镜对点)按F3(是)(14)按F3放样(15)按F3(NEZ)(16)按F1先输入需放点X坐标按F4确认再按F1输入Y坐标(17)按3次F4确认(18)按F1极差键(19)转动水平度盘使水平角接近00旋紧启动微调将水平角dHR为000’0”然后对准方向棱镜(20)按F1测距当dHD为0.000表示方向距离正确(-数往后+数往前)注:再下点按F4输入错误按ESC键距离测量(1)打开电源转动望远镜(2)按2次(DISP)切换键进入平距、高差测量模式(3)照准棱镜中心(4)按F1（测距）键(5)记录测量数据注：按（ESC）键测距值被清空。按3次（DISP）切换键可将测距结果切换斜距示斜距测距（1）开机进入菜单界面按（DISP）切换键（2）照准棱镜中心（3）按F1测距键角度测量（1）开机照准目标A点（2）设置A点水平角为000’0“（按F1置零键再按F3是键）（3）照准目标B点便知水平角和竖直角采集全站仪坐标数据(1)开机并转动镜头(2)按(MENU)菜单功能键(3)按F1放样键(4)按F4确认键(5)按F1测站点设置(6)按F3(NEZ)键(7)按F1输入站点X坐标及Y坐标(8)按3次F4确认键(9)按F2后视点设置(10)按F3(NE)键(11)按F1输入后视X坐标及Y坐标(12)按2次确认键(13)对准后视棱镜点对点按F3是键(14)按退出键(ESC)(15)按F2数据采集(16)按F2列表(17)按F4确认(18)按F3碎部点(19)按F3测量键(20)按F3(NEZ)键测到该位置点坐标数据注:需测下一点对准该点按F3测量键水平角(左右)切换(1)照准目标水平角置零(2)按F4功能键次(3)按F2(左右)键水平角右角模式转换左角模式注:每按1次F2键左右角依次转换面积测量(1)开机按(ENU)功能键(2)按F3程序(3)按F3面积(4)按F1测距注:每对1次棱镜按1次F1键全站仪坐标放样详细过程步骤最佳答案14．放样测量放样测量用于在实地上测设出所要求的点位。在放样过程中，通过对照准点的角度、距离或坐标测量，仪器将显示出预先输入的放样值与实测值之差以指导放样。显示值=实测值-放样值放样测量应使用盘左位置进行。14.1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。操作过程操作键显示1．按右图所示照准参考方向。2．在测量模式第二页菜单下按【置零】，在【置零】闪动时再次按下该键，将参考方向设置为零。【置零】【测量】HZA99°43′13〃HAR0°00′00〃P2置零坐标放样记录操作过程操作键显示3．在测量模式第二页菜单下按【放样】，进入放样测量模式。在菜单模式选取“2.放样测量”完成同样功能。【放样】【放样测量】1．放样数据2．放样观测3．测站设置4．方位角4．选取“1.放样数据”后按【】，进入放样数据输入屏幕。输入放样平距和放样角度，每输完一数据项后按【】。【】【放样距离角度】H:HA:坐标确定5．按【确定】进入放样观测屏幕。其中：dH：目标与待放样点的平距差值。dHA:目标与待放样点的水平角差值。【确定】【距离放样】dHdHA-119°23′18〃HAR0°00′00〃改正模式引导测量6．按【引导】进入放样引导屏幕，第二行所显示的角度值为角度实测值与放样值之差值，而箭头方向为仪器照准部应转动的方向。箭头的含义←：从测站上看去，向左移动棱镜。→：从测站上看去，向右移动棱镜。恢复放样观测屏幕,按【差值】【引导】【距离放样】→-119°23′18〃HAR0°00′00〃改正模式差值测量操作过程操作键显示7.旋转仪器照准部至第二行显示的角度值为0°。当角度实测值与放样值之差在±30〃范围内时，屏幕上显示←→。【距离放样】←→0°00′01〃HAR119°23′19〃改正模式差值测量8．在望远镜照准方向上安置棱镜并照准。9．按【测量】开始距离放样测量。【测量】【距离放样】测距pc=0ppm=9模式:重复快测DA停止10．距离测量进行后，屏幕显示如右图所示。第三行所显示的距离值为距离放样值与实测值之差值，而箭头方向为棱镜应移动的方向。箭头的含义：↓：向测站方向移动棱镜↑：向远离测站方向移动棱镜重新选择测距...
