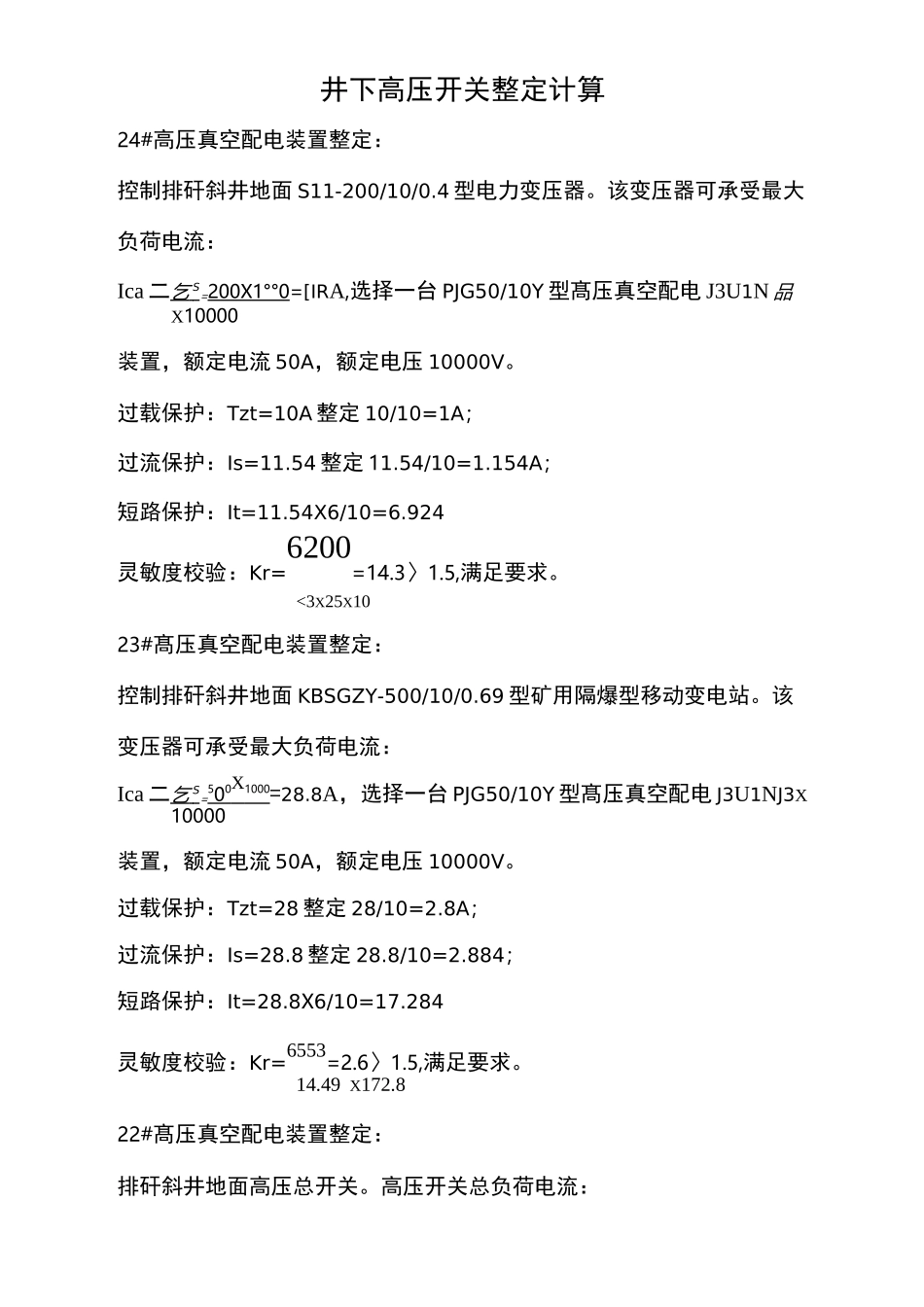

煤矿井下高压配电装置整定计算资料二Oxx年x月井下高压开关整定计算24#高压真空配电装置整定：控制排矸斜井地面S11-200/10/0.4型电力变压器。该变压器可承受最大负荷电流：Ica二乞S=200X1°°0=[IRA,选择一台PJG50/10Y型髙压真空配电J3U1N品X10000装置，额定电流50A，额定电压10000V。过载保护：Tzt=10A整定10/10=1A；过流保护：Is=11.54整定11.54/10=1.154A；短路保护：It=11.54X6/10=6.924灵敏度校验：Kr=6200=14.3〉1.5,满足要求。<3X25X1023#髙压真空配电装置整定：控制排矸斜井地面KBSGZY-500/10/0.69型矿用隔爆型移动变电站。该变压器可承受最大负荷电流：Ica二乞S=500X1000=28.8A，选择一台PJG50/10Y型髙压真空配电J3U1NJ3X10000装置，额定电流50A，额定电压10000V。过载保护：Tzt=28整定28/10=2.8A；过流保护：Is=28.8整定28.8/10=2.884；短路保护：It=28.8X6/10=17.284灵敏度校验：Kr=6553=2.6〉1.5,满足要求。14.49X172.822#髙压真空配电装置整定：排矸斜井地面高压总开关。高压开关总负荷电流：Ica二S二(5°0乎°°)xl°°0二40.42A，选择一台PJG50/10Y型髙压真<3UINJ3x10000空配电装置，额定电流50A，额定电压10000V。过载保护：Tzt=40整定40/10=4A；过流保护：Is=40.42整定40.42/10=4.042A；短路保护：It=40.42X6/10=24.252A灵敏度校验：Kr=6553=1.86〉1.5,满足要求。14.49x242.5221#、20#、16#髙压真空配电装置整定：采区变电所总开关、联络开关。髙压开关总负荷电流：Ica="SN二(63°+50°+8°°)x1000二111A，选择一台PJG300/10Y、J3U1N灵x10000PJG200/10Y型髙压真空配电装置，额定电流300A/200A,额定电压10000V。过载保护：Tzt=100整定100/40=2.5A；100/60=1.67A过流保护：Is=lll整定111/40=2.775A；111/60=1.85A短路保护：It=111X6/40=16.65A灵敏度校验：Kr=6725=8.5〉1.5,满足要求。14.49x54.5619#髙压真空配电装置整定：采区变电所800kVA移动变电站。变压器最大负荷电流：Ica二'S二警1000二46.18A，选择一台PJG100/10Y型髙压真空配J3U1N<3x10000电装置，额定电流100A，额定电压10000V。过载保护：Tzt=46整定46/20=2.3A；过流保护：Is=46.18整定46.18/20=2.309A；短路保护：It=46.18X6/20=13.85A灵敏度校验：Kr=5042=2.2〉1.5,满足要求。8.3x27718#高压真空配电装置整定：采区变电所630kVA移动变电站。变压器最大负荷电流：Ica二工S二6?0x1°°0二36.37A，选择一台PJG100/10Y型髙压真空配V''3U1N<3x10000电装置，额定电流100A，额定电压10000V。过载保护：Tzt=36整定36/20=1.8A；过流保护：Is=36.37整定36.37/20=1.82A；短路保护：It=36.37X6/20=10.9A灵敏度校验：Kr=6725=2.13〉1.5,满足要求。14.49x21817#髙压真空配电装置整定：采区变电所500kVA移动变电站。变压器最大负荷电流：Ica二工S二叫1000二28.86A，选择一台PJG100/10Y型髙压真空配v''3U1N<3x10000电装置，额定电流100A，额定电压10000V。过载保护：Tzt=28整定28/20=1.4A；过流保护：Is=28.86整定28.86/20=1.44A；短路保护：It=28.86X6/20=8.66A灵敏度校验：Kr=6571=2.6〉1.5,满足要求。15#、9#、1#高压真空配电装置整定：中央变电所进线总开关、联络开关。最大负荷电流：Ica二'S=0.6x5835xl°°0=202A,选择一台PJG300/10Y型髙压真空J3U1Nv'3X10000配电装置，额定电流300A，额定电压10000V。过载保护：Tzt=200整定200/60=3.3A；过流保护：Is=202整定202/60=3.4A；短路保护：It=202X6/60=20.2A灵敏度校验：Kr=6725=2.3〉1.5,满足要求。14.49x20214#、2#髙压真空配电装置整定：中央变电所315kVA移动变电站。变压器最大负荷电流：Ica二三竺二315x1000二18.18A，选择一台PJG200/10Y型髙压真空配<'3U1Nv'3x10000电装置，额定电流200A，额定电压10000V。过载保护：Tzt=18整定18/40=0.45A；过流保护：Is=18.18整定18.18/40=0.46A；短路保护：It=18.18X6/40=2.7A灵敏度校验：Kr=4907=3.1〉1.5,满足要求。14.49x10913#、3#髙压真空配电装置整定：中央变电所500kVA移动变电站。变压器最大负荷电流：Ica二'S二500x1000二28.86A，选择一台PJG200/10Y型髙压真空配J3U1N<3x10000电装置，额定电流200A，额定电压10000V...
