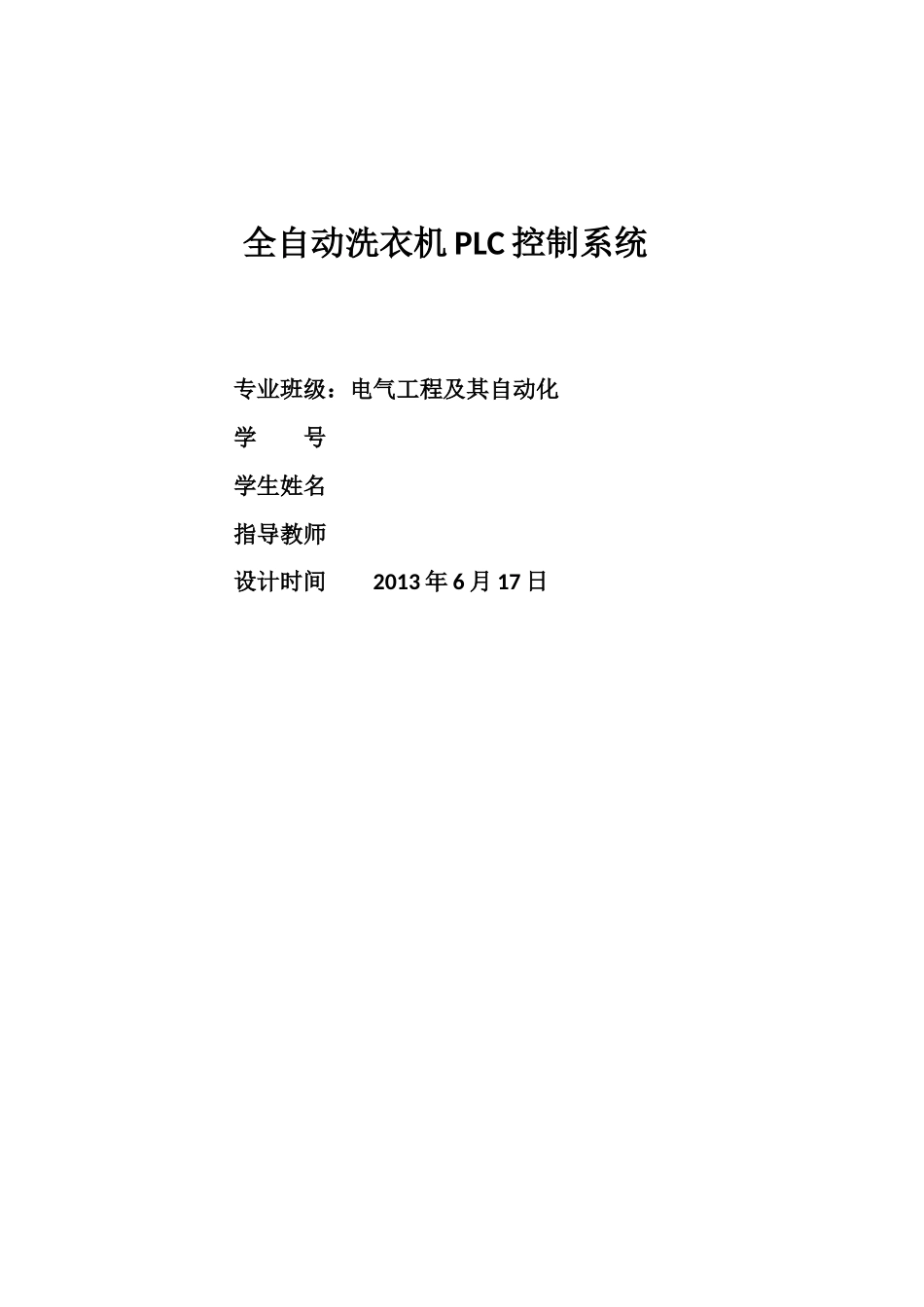

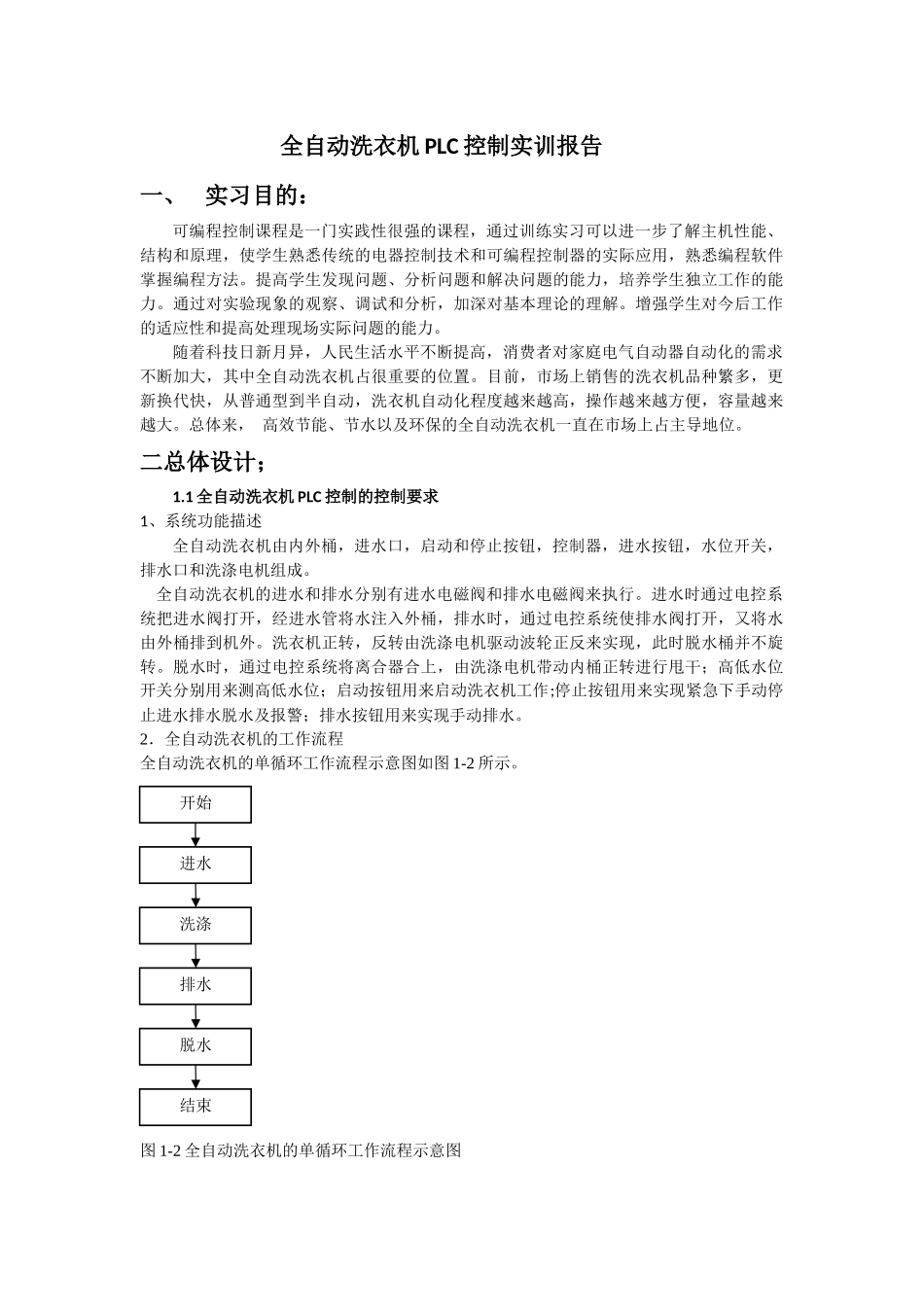

全自动洗衣机PLC控制系统专业班级：电气工程及其自动化学号学生姓名指导教师设计时间2013年6月17日全自动洗衣机PLC控制实训报告一、实习目的：可编程控制课程是一门实践性很强的课程，通过训练实习可以进一步了解主机性能、结构和原理，使学生熟悉传统的电器控制技术和可编程控制器的实际应用，熟悉编程软件掌握编程方法。提高学生发现问题、分析问题和解决问题的能力，培养学生独立工作的能力。通过对实验现象的观察、调试和分析，加深对基本理论的理解。增强学生对今后工作的适应性和提高处理现场实际问题的能力。随着科技日新月异，人民生活水平不断提高，消费者对家庭电气自动器自动化的需求不断加大，其中全自动洗衣机占很重要的位置。目前，市场上销售的洗衣机品种繁多，更新换代快，从普通型到半自动，洗衣机自动化程度越来越高，操作越来越方便，容量越来越大。总体来，高效节能、节水以及环保的全自动洗衣机一直在市场上占主导地位。二总体设计；1.1全自动洗衣机PLC控制的控制要求1、系统功能描述全自动洗衣机由内外桶，进水口，启动和停止按钮，控制器，进水按钮，水位开关，排水口和洗涤电机组成。全自动洗衣机的进水和排水分别有进水电磁阀和排水电磁阀来执行。进水时通过电控系统把进水阀打开，经进水管将水注入外桶，排水时，通过电控系统使排水阀打开，又将水由外桶排到机外。洗衣机正转，反转由洗涤电机驱动波轮正反来实现，此时脱水桶并不旋转。脱水时，通过电控系统将离合器合上，由洗涤电机带动内桶正转进行甩干；高低水位开关分别用来测高低水位；启动按钮用来启动洗衣机工作;停止按钮用来实现紧急下手动停止进水排水脱水及报警；排水按钮用来实现手动排水。2．全自动洗衣机的工作流程全自动洗衣机的单循环工作流程示意图如图1-2所示。图1-2全自动洗衣机的单循环工作流程示意图结束开始脱水排水洗涤进水3．全自动洗衣机的工作原理洗衣机的进水、排水分别由进水电磁阀和排水电磁阀执行。洗涤正转、反转由洗涤电动机驱动波盘正、反转来实现。脱水时，由脱水电磁离合器合上、排水电磁阀吸合，洗涤电动机正转进行甩干。洗涤完成由蜂鸣器报警。1.1.2洗衣机控制要求（1）按下启动按钮及水位选择开关。（2）进水阀门打开直到高（中、低）水位，关水。（3）2S后开始洗涤（4）洗涤时，正转30S，停2S，然后反转30S，停2S。（5）如此循环5次，总共320S后开始排水，排空后脱水30S。（6）开始清洗，重复（2）～（5）要求，清洗两遍。（7）清洗完成，报警3S并自动停机。（8）若按下停车按钮，可手动排水（不脱水）和手动脱水（不计数）。1.2全自动洗衣机控制系统的PLC选型和资源配置1.21I/O地址分配由于S7-200224CPU模块有14点数字量输入，10点数字量输出，所以不需要再增加扩展模块。模块上的输入端对应的输入地址是I0.0～I1.2，输出端对应的输出地址是Q0.0～Q1.01.2.2模块功能概述CPU模块采用西门子公司的6ES7214-1AD23-0XB0模块。由于该模块采用直流24V供电(直流晶体管输出)，有14点数字量输入和10点数字量输出，完全能满足全自动洗衣机控制系统的要求，所以不在需要另外的数字量输入/输出模块。1.3全自动洗衣机控制系统程序设计和调试1.3.1编程软件以西门子公司为S7-200PLC设计的V3.2STEP7MicroWINSP4编程软件为例。1.3.2程序的流程图、构成和相关设置1.流程图⑴正常运行流程图正常运行流程图如图1-4所示。流程图描述:按下启动按扭,开始进水;进水到规定高度,使水位开关接通,实现洗涤正转,并停止进水;洗涤正转30S后,停止2秒,反转30S后,停2秒。计数器加1,累计洗涤次数;若未满5次则重复进行洗涤,直至洗涤达到5次,开始排水.由于排水,水位降低,当水位低于规定下限水位时,排空检测开关接通,开始脱水,脱水30S后,计数器加1,脱水停止.然后再返回到进水动作重复上述过程3次,报警并停机NY图1-4正常运行的流程图暂停2S洗涤反转30S暂停2S洗5次排水脱水30S脱水3次停机报警30S洗涤正转停止进水进水水满起动2.程序的构成这个程序只有自动方式。在自动方式下，PLC将运行已经设置好的程序和参数（用于全自动洗衣机一切都工作正常的情况下）。3.程序的下载、安装和调试将各个输入/输出端子和...
