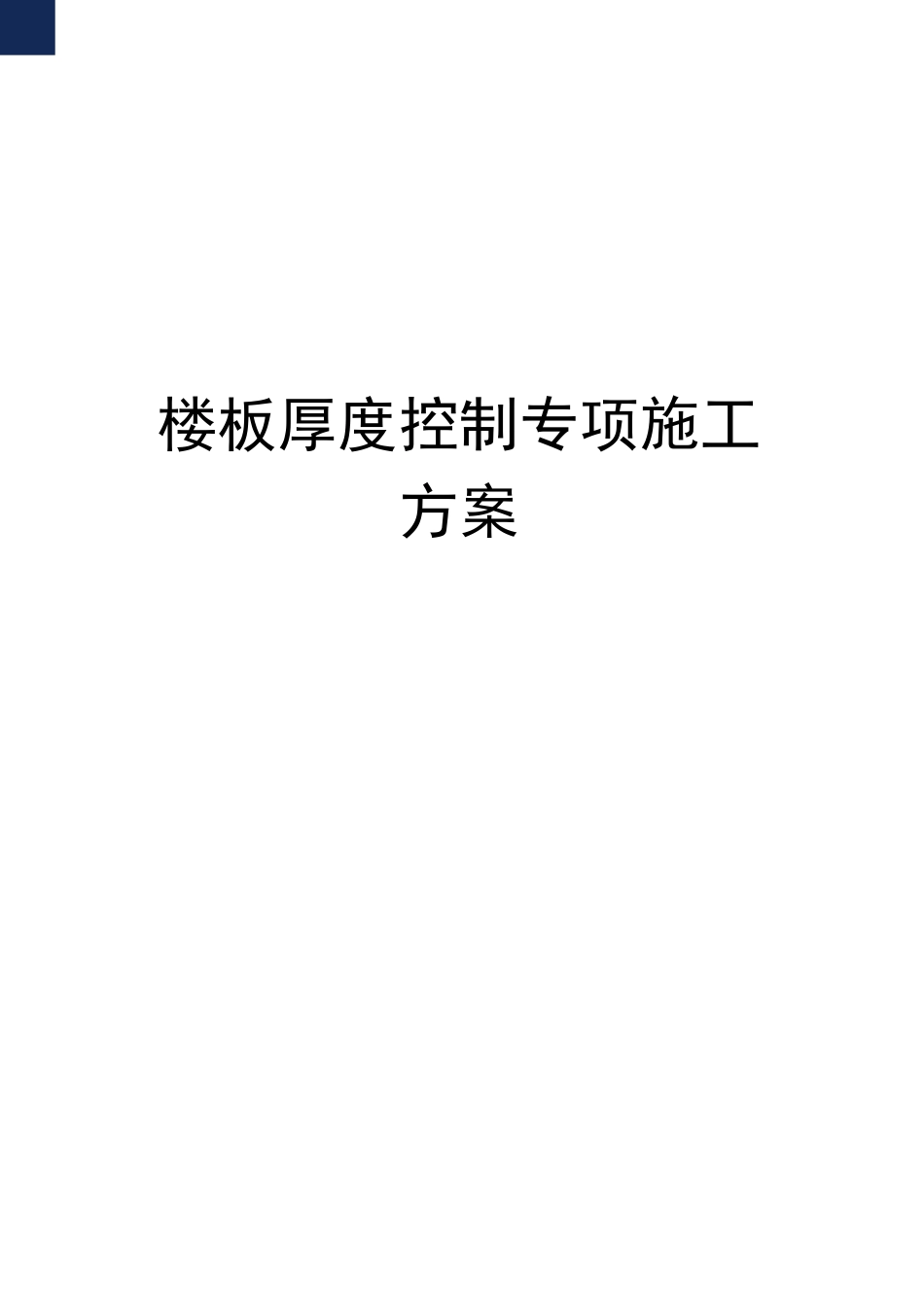

楼板厚度控制专项施工方案完整版VIP免费

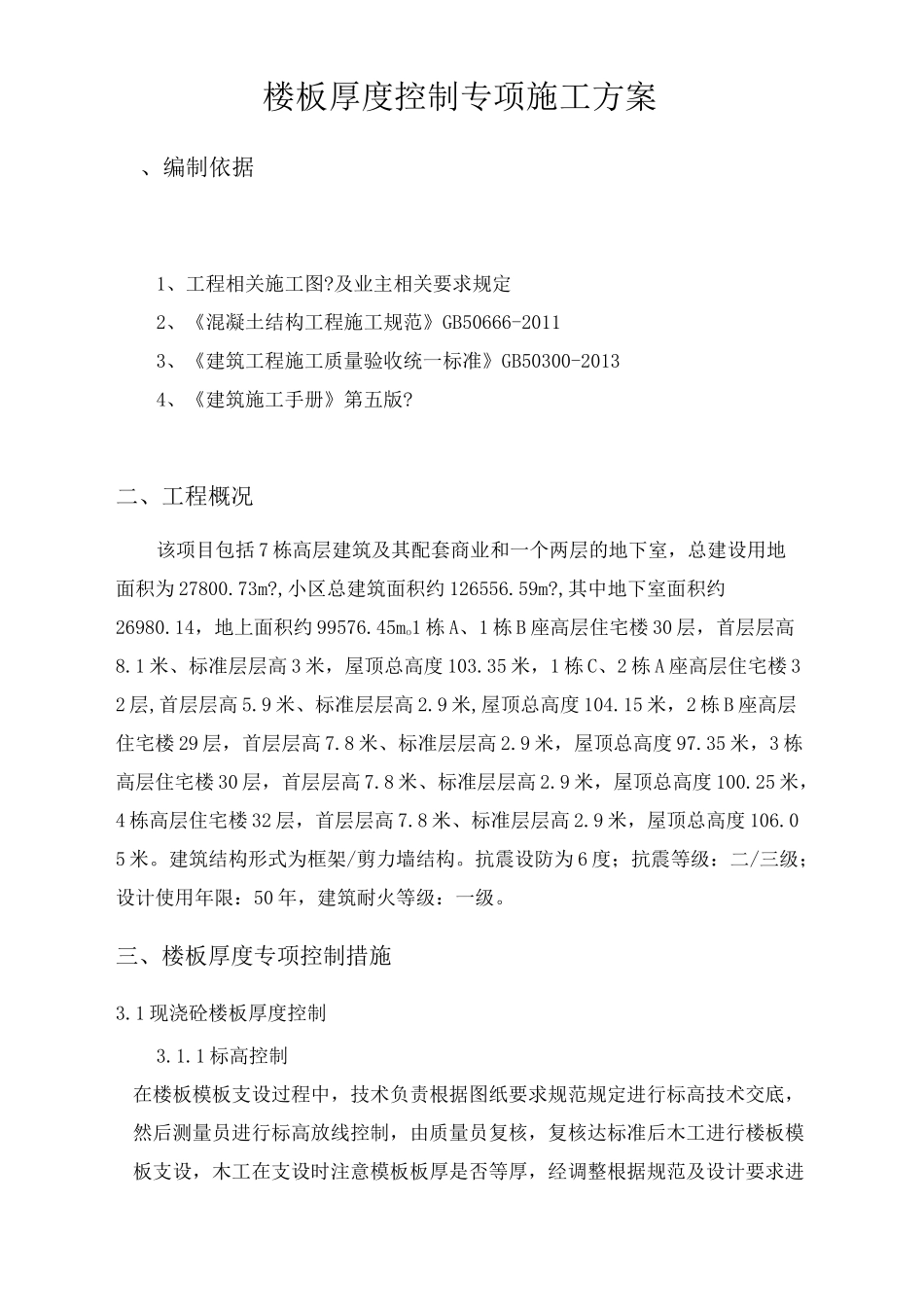

楼板厚度控制专项施工方案目录楼板厚度控制专项施工方案、编制依据1、工程相关施工图?及业主相关要求规定2、《混凝土结构工程施工规范》GB50666-20113、《建筑工程施工质量验收统一标准》GB50300-20134、《建筑施工手册》第五版?二、工程概况该项目包括7栋高层建筑及其配套商业和一个两层的地下室，总建设用地面积为27800.73m?,小区总建筑面积约126556.59m?,其中地下室面积约26980.14，地上面积约99576.45mo1栋A、1栋B座高层住宅楼30层，首层层高8.1米、标准层层高3米，屋顶总高度103.35米，1栋C、2栋A座高层住宅楼32层,首层层高5.9米、标准层层高2.9米,屋顶总高度104.15米，2栋B座高层住宅楼29层，首层层高7.8米、标准层层高2.9米，屋顶总高度97.35米，3栋高层住宅楼30层，首层层高7.8米、标准层层高2.9米，屋顶总高度100.25米，4栋高层住宅楼32层，首层层高7.8米、标准层层高2.9米，屋顶总高度106.05米。建筑结构形式为框架/剪力墙结构。抗震设防为6度；抗震等级：二/三级；设计使用年限：50年，建筑耐火等级：一级。三、楼板厚度专项控制措施3.1现浇砼楼板厚度控制3.1.1标高控制在楼板模板支设过程中，技术负责根据图纸要求规范规定进行标高技术交底，然后测量员进行标高放线控制，由质量员复核，复核达标准后木工进行楼板模板支设，木工在支设时注意模板板厚是否等厚，经调整根据规范及设计要求进行起拱。再经木工工长自检合格后报质量员，经质量员复验合格后进行钢筋绑扎。如下图:3.2板厚控制3.2.1用①14的钢筋焊制成小方凳，小方凳长宽均为20cm，腿高为楼板的厚度，砼浇筑前，由技术员进行详细的技术交底，对施工工艺及操作要领进行讲解，使每个操作工都了解施工要领。搭设架空人行脚手板通道，严禁施工人员踩踏钢筋或将操作工具直接放在钢筋上，严格控制上人时间，在最后一遍平仓后6小时内严禁直接上人，防止因踩踏造成板面不平，局部厚度不足的现象。小方凳的型号根据板的厚度分别制作，不同型号不得混用。具体做法将小方凳放在相应等高厚度的模板上，间距为1.8米，呈梅花状布置，砼浇筑平仓时作为砼上板厚的控制标志。如下图：利用小方凳进行控制板厚减少了在楼板模板上二次放线引起的累计误差，又减少了测量员的放线次数，提高了工程进度。同时利用小方凳进行平仓避免了风雨天工程线所受天气的影响，以及因天气产生的工程线标高变化引起的误差。小方凳间距1.8米，用2米刮杆平仓可以对大面积的砼板施工化整为零的细处理。3.2.2•制作楼板厚度检测器，办法是用①12圆钢制作，长度60cm，前端磨成半尖状，后端焊上同一直径圆钢，长度15cm，使之呈“T”型，做为把手。根据楼板的厚度在前端焊上一根12cm长的横向圆钢，使之呈十字型，根据板厚进行制作相应的板厚检测器。如下图垂直楼板面旋转做为板厚标志。砼浇筑完毕后，初凝前用其检查板的厚度，可以很好的控制楼板厚度。如下图：在混凝土浇筑平仓中及时通过“T”型检测器加强板厚复核，确保板厚尺寸准确。3.3负弯矩筋位置控制3.3.1改进支撑马凳将以往用的“几”型马凳该为“工”型长条马凳，其制作办法是：楼板厚度减去上下保护层厚度，再减去上下两排筋的直径，即为马凳的净高数。采用这种马凳能克服“几”型马凳不易固定等通病造成的负弯距筋下移，保证了负弯矩钢筋位置的准确。如下图：利用长条马凳时凳腿长应为板筋间距±8cm，以防止在混凝土浇筑由泵送混凝土的冲击或施工人员蹬踏马凳，引起长条马凳错位导致负弯矩筋下移，马凳采用II、III钢筋废料头进行焊接（利用二级钢或三级钢的废料头是保证马凳的强度），因此还比“几”字形马凳充分利用钢筋，同时在单向板中长条马凳的长筋还可以作为负弯矩筋的分布筋，为此还节约了与马凳相靠的一根分布筋。3.3.2制作钢筋提钩在砼表面找平时，操作人站须在上述小方凳上，用专用钢筋提钩将上排钢筋进行提升，以保证其位置正确。如下图：在混凝土浇筑过程中，施工人员不可避免地要与楼板钢筋接触，因此楼板的负弯矩筋在混凝土自重和施工人员人为的作用下会产生下移，这将减小楼板有效厚度，对建筑结构产生破坏。为避免上述情况发生，操作人员特采用钢筋提钩站在小方凳上提负弯矩筋...
