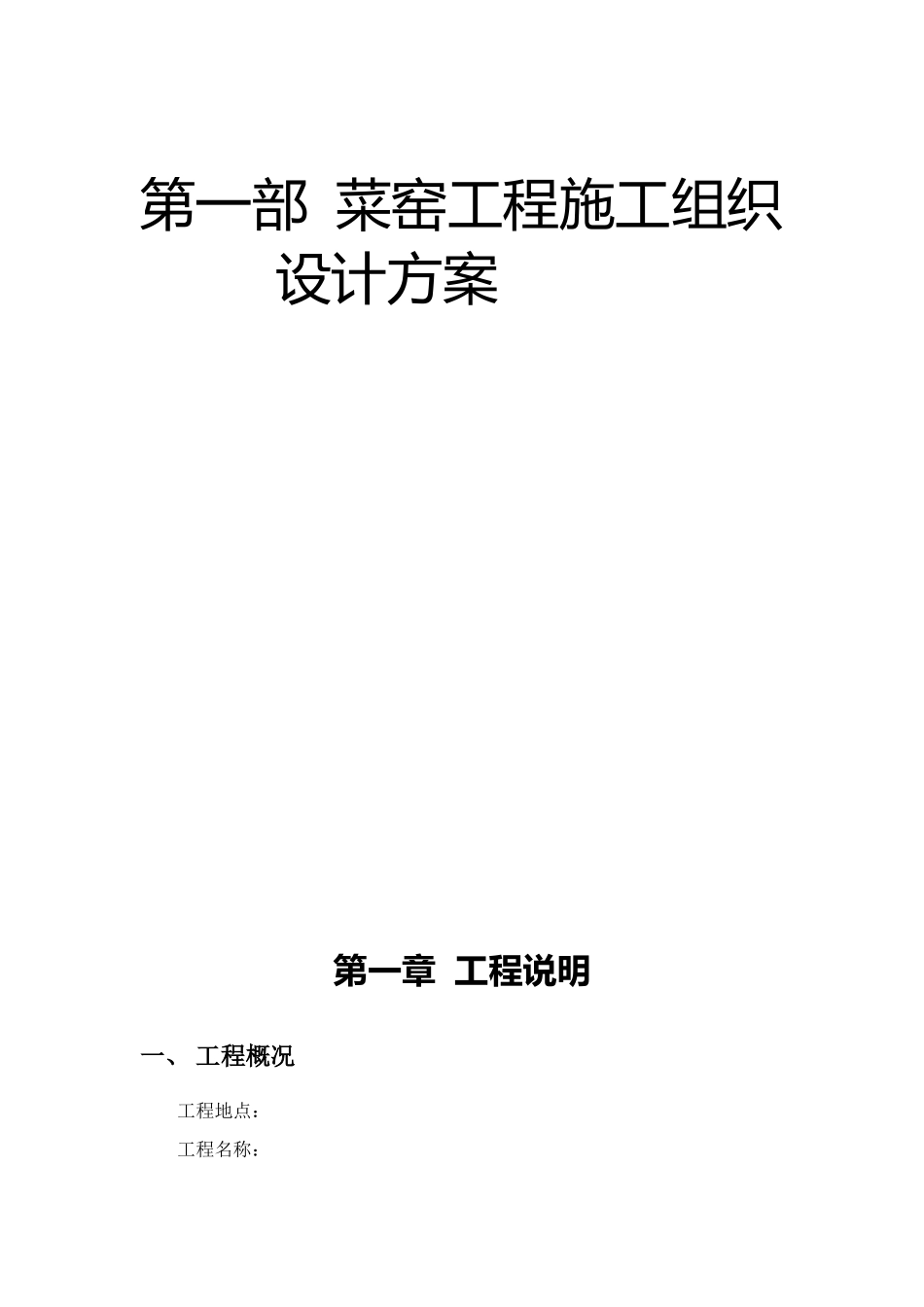

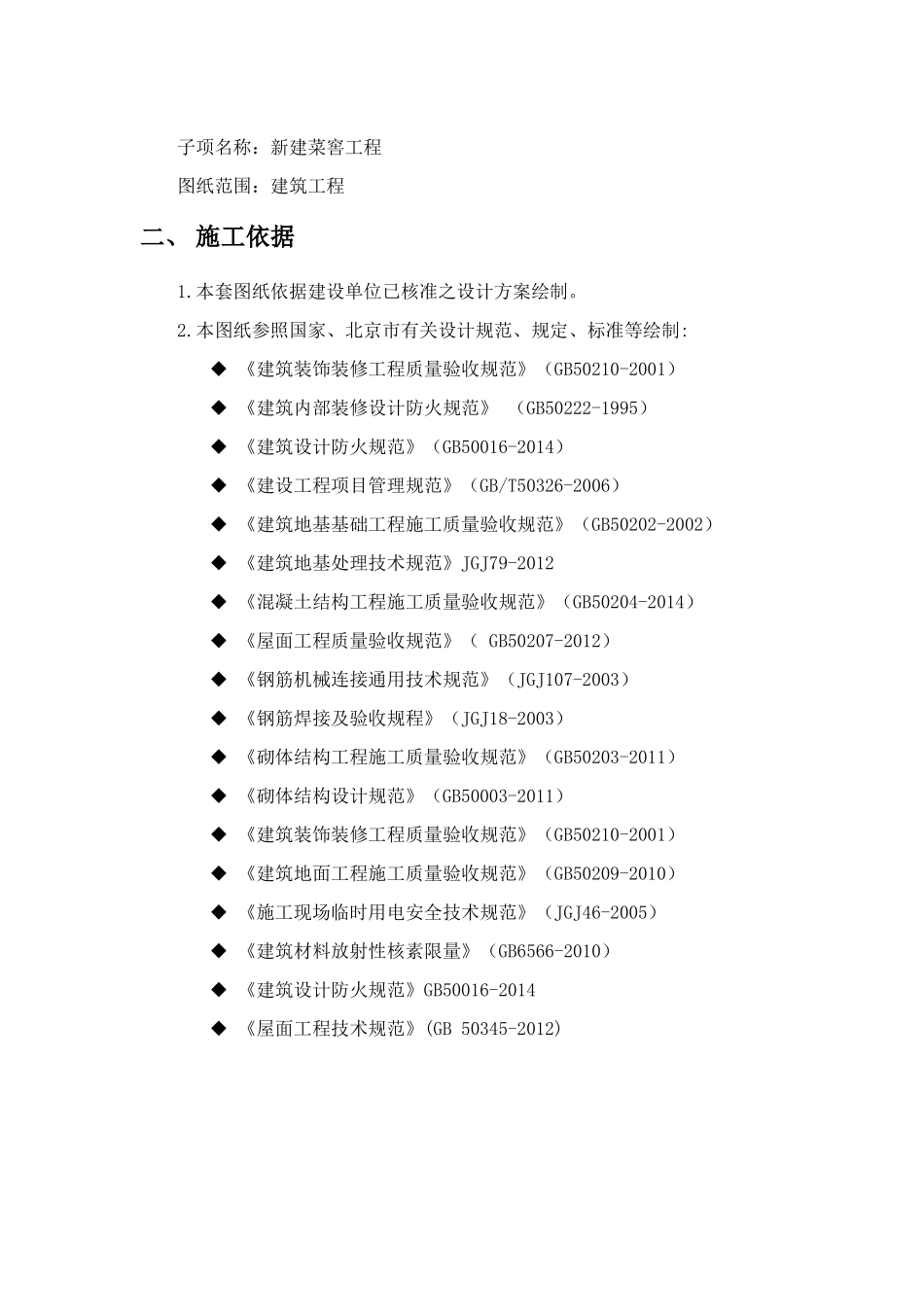

第一部菜窑工程施工组织设计方案第一章工程说明一、工程概况工程地点：工程名称：子项名称：新建菜窖工程图纸范围：建筑工程二、施工依据1.本套图纸依据建设单位已核准之设计方案绘制。2.本图纸参照国家、北京市有关设计规范、规定、标准等绘制:《建筑装饰装修工程质量验收规范》（GB50210-2001）《建筑内部装修设计防火规范》（GB50222-1995）《建筑设计防火规范》（GB50016-2014）《建设工程项目管理规范》（GB/T50326-2006）《建筑地基基础工程施工质量验收规范》（GB50202-2002）《建筑地基处理技术规范》JGJ79-2012《混凝土结构工程施工质量验收规范》（GB50204-2014）《屋面工程质量验收规范》（GB50207-2012）《钢筋机械连接通用技术规范》（JGJ107-2003）《钢筋焊接及验收规程》（JGJ18-2003）《砌体结构工程施工质量验收规范》（GB50203-2011）《砌体结构设计规范》（GB50003-2011）《建筑装饰装修工程质量验收规范》（GB50210-2001）《建筑地面工程施工质量验收规范》（GB50209-2010）《施工现场临时用电安全技术规范》（JGJ46-2005）《建筑材料放射性核素限量》（GB6566-2010）《建筑设计防火规范》GB50016-2014《屋面工程技术规范》(GB50345-2012)第二章工程总体概述一、工程概述职工食堂菜窖工程位置在生活区C楼西侧，砖混结构，长度18米，宽度18米，地下3.3米，地上1米。二、建筑设计概述1、墙体工程外墙为370厚烧结砖。外墙贴50厚B1级阻燃苯板保温，饰面主体为涂料。内墙尺寸定位，如未特殊标注均为齐轴中分，内墙为水泥砂浆勾缝清水墙。所有砌体均应保证灰缝砂浆饱满。室内隔墙顶部一律做到结构层（梁、板）底面，并按结构要求设置构造柱，圈梁。砌体与砌体、砌体与构造柱之间的构造和墙体拉结筋做法。2、楼地面工程地基为填土或结构破坏时，应分层予以夯实，机制夯实每层不超过300mm。人工夯实每层不超过200mm。耳房及坡道地面采用水泥砂浆地面，菜窖地面为水泥透水砖地面。具体楼地面做法详见建筑构造表。3、屋面工程屋面为自由排水，屋面防水等级和设防要求：依据本工程屋面防水等级为：II级本工程屋面防水设防要求：一道防水设防≥1.2mm,防水层耐久年限为15年。屋面防水层选用的材料：屋面防水材料选用高分子防水卷材,屋面保温材料采用100厚挤塑聚苯乙烯保温板(重25kg/m3)。屋面细部构造的密封防水措施：凡女儿墙、檐口、泛水口、落水口等屋面凸出部位均需附加卷材一道，其基层抹面做成钝角，斜宽度应不小于100mm。4、门窗工程门材质：建筑外门：地上耳房部分设两道保温门，外门卫保温防盗门向外开启，第二道门为塑钢保温门。开启方向以不影响交通为准。窖内库门为塑钢保温门，向内开启。每樘门均配备保温门帘。技术要求：门窗立口如未标注均为墙中心。门窗四周固定件间距，原则上小于600，可根据具体条件调整。外门窗框与墙间缝隙用发泡剂间隙为50厚，密实填充。5、室内外装修工程内外装修详见建筑构造表。凡有管道穿楼板时须加套管，套管高出楼面面层40mm，并用防水油膏堵塞密实。外挑板，檐与墙体交界根部位抹300mm高防水砂浆。内墙阳角均做120mm宽2000mm高1：2水泥砂浆包角。设计中采用的水泥砂浆，其强度等级：1:3水泥砂浆不低于M7.5；1:2.5水泥砂浆不低于M10；所标厚度均为成活厚度。防水砂浆均为1:2水泥砂浆内掺占水泥重量5%防水剂20厚。散水：900宽室外散水,1000入口坡道做法详见构造表。6、楼梯工程楼梯扶手高度：在踏步位置按踏步前缘算起为1000高，在水平位置为1050高，{\C1;栏杆、扶手的样式及材质具体做法参}见参见索引图集施工。栏杆水平推力应满足15KN/m2。7、油漆及防腐工程所有镶入砌体中的木制品构件均需满涂沥青防腐。金属制品均需刷樟丹两道，外露金属构件刷防腐漆两道，再刷调合漆两道。所有涂料,油漆工程均需先做样板待有关方面认同后方可大面积施工。油漆:先刷底子油一道，满刮腻子，砂纸打平，再刷调合漆两道，颜色现场商定。8、其他事项图中所选用标准图中有对结构工种的预埋件、预留洞，其它专业的地沟、地坑、门窗、建筑配件等，本图所...
