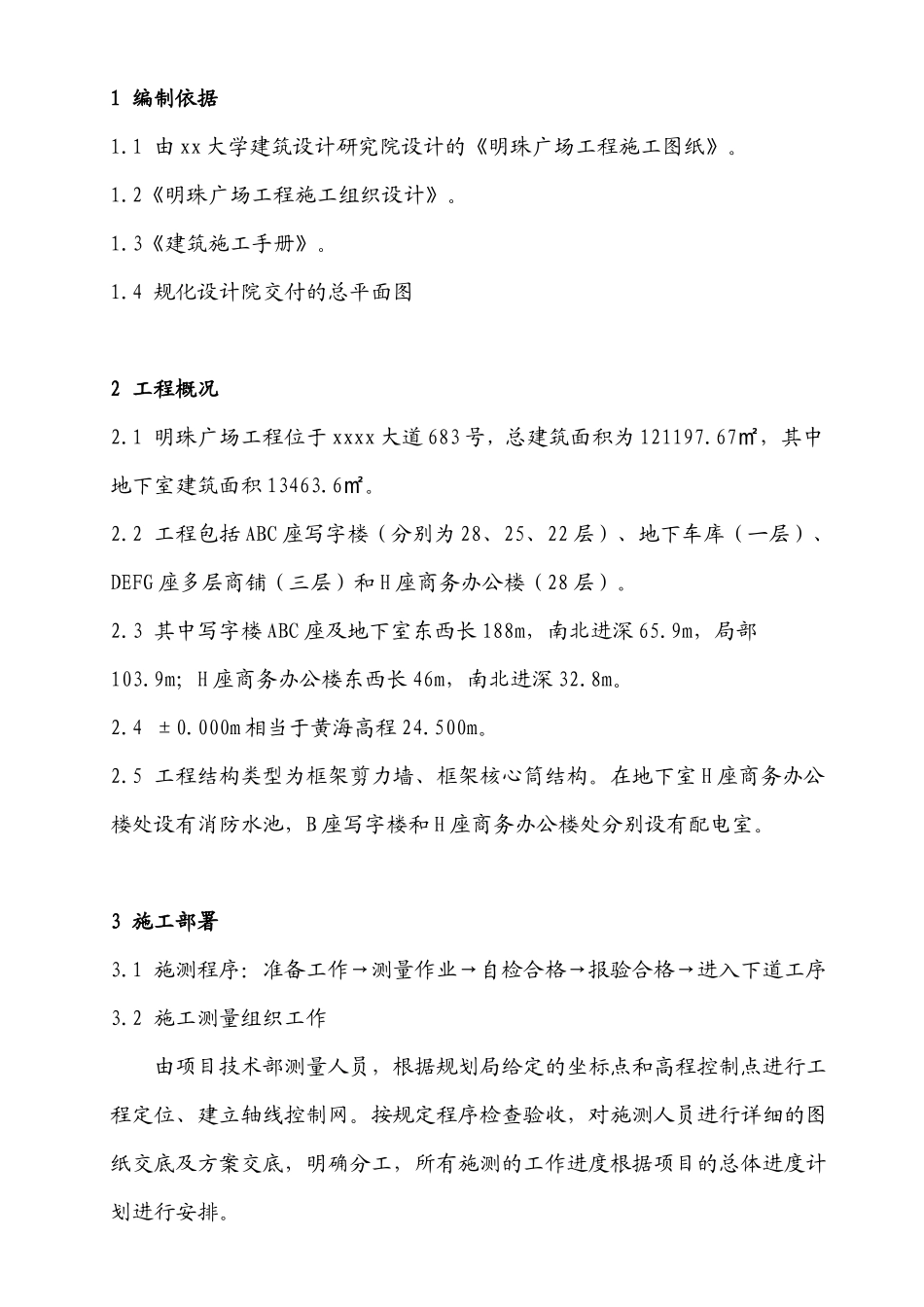

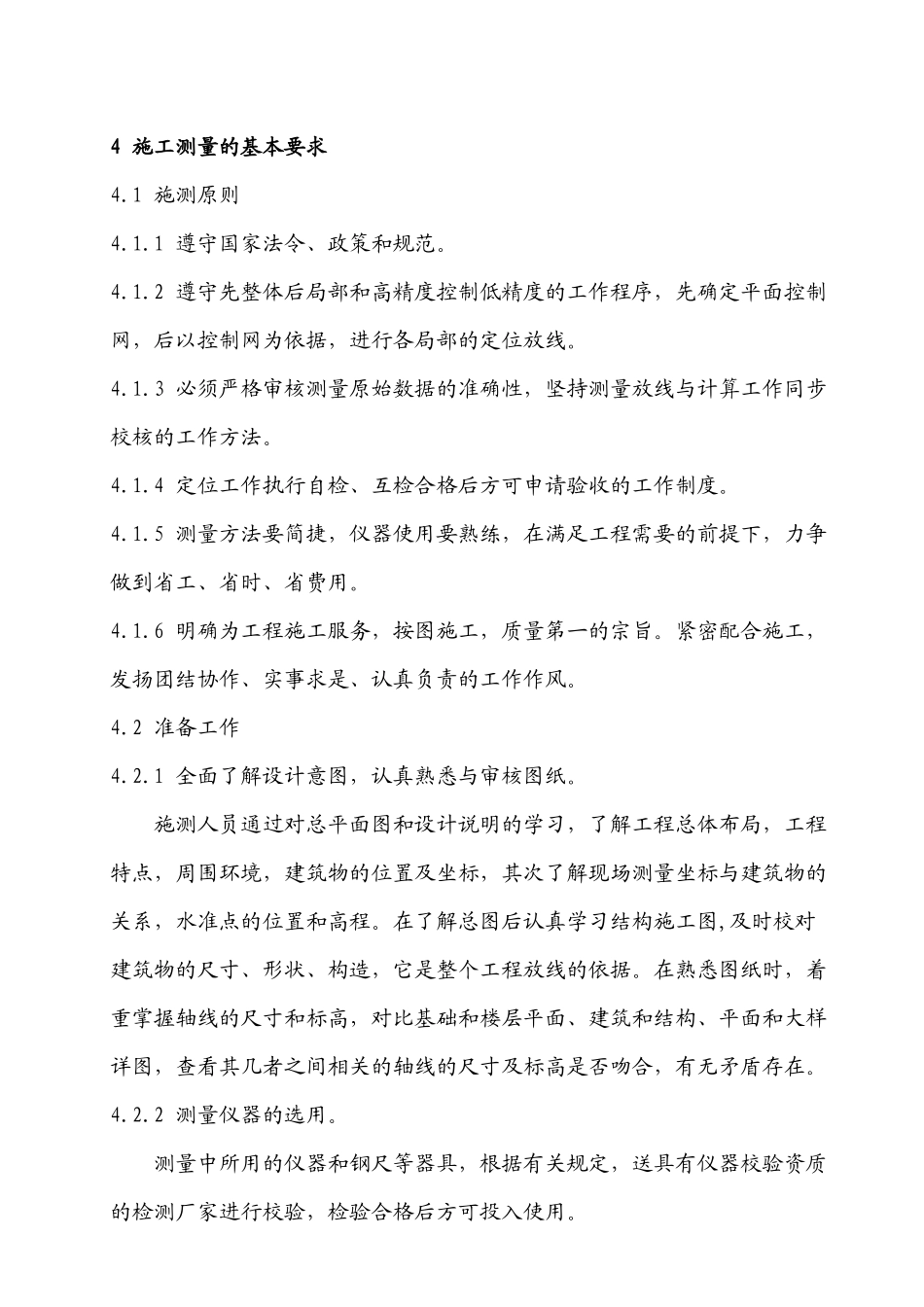

明珠广场工程测量施工方案编制：复核：审批：日期：日期：日期：编制单位：1编制依据1.1由xx大学建筑设计研究院设计的《明珠广场工程施工图纸》。1.2《明珠广场工程施工组织设计》。1.3《建筑施工手册》。1.4规化设计院交付的总平面图2工程概况2.1明珠广场工程位于xxxx大道683号，总建筑面积为121197.67，其中㎡地下室建筑面积13463.6。㎡2.2工程包括ABC座写字楼（分别为28、25、22层）、地下车库（一层）、DEFG座多层商铺（三层）和H座商务办公楼（28层）。2.3其中写字楼ABC座及地下室东西长188m，南北进深65.9m，局部103.9m；H座商务办公楼东西长46m，南北进深32.8m。2.4±0.000m相当于黄海高程24.500m。2.5工程结构类型为框架剪力墙、框架核心筒结构。在地下室H座商务办公楼处设有消防水池，B座写字楼和H座商务办公楼处分别设有配电室。3施工部署3.1施测程序：准备工作→测量作业→自检合格→报验合格→进入下道工序3.2施工测量组织工作由项目技术部测量人员，根据规划局给定的坐标点和高程控制点进行工程定位、建立轴线控制网。按规定程序检查验收，对施测人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作进度根据项目的总体进度计划进行安排。4施工测量的基本要求4.1施测原则4.1.1遵守国家法令、政策和规范。4.1.2遵守先整体后局部和高精度控制低精度的工作程序，先确定平面控制网，后以控制网为依据，进行各局部的定位放线。4.1.3必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。4.1.4定位工作执行自检、互检合格后方可申请验收的工作制度。4.1.5测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工、省时、省费用。4.1.6明确为工程施工服务，按图施工，质量第一的宗旨。紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。4.2准备工作4.2.1全面了解设计意图，认真熟悉与审核图纸。施测人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，周围环境，建筑物的位置及坐标，其次了解现场测量坐标与建筑物的关系，水准点的位置和高程。在了解总图后认真学习结构施工图,及时校对建筑物的尺寸、形状、构造，它是整个工程放线的依据。在熟悉图纸时，着重掌握轴线的尺寸和标高，对比基础和楼层平面、建筑和结构、平面和大样详图，查看其几者之间相关的轴线的尺寸及标高是否吻合，有无矛盾存在。4.2.2测量仪器的选用。测量中所用的仪器和钢尺等器具，根据有关规定，送具有仪器校验资质的检测厂家进行校验，检验合格后方可投入使用。现场测量仪器一览表序号器具名称单位数量1全站仪台12激光经纬仪台13水准仪台145m塔尺把1550m钢尺把165m盒尺把57对讲机个28墨斗只44.3测量的基本要求测量记录必须原始真实、数字正确、内容完整、字体工整；测量精度要满足要求。根据现行测量规范和有关规程进行精度控制。根据工程特点，此工程设置定位精度等级设为二级，测角中误差不超过8″，边长相对误差不超过1/20000，导线控制网相对闭合差不超过1/13000；高程控制按三等水准测量要求进行。5工程定位与控制网测设5.1工程定位根据规划局提供的定位桩、红线桩和水准点，按照所计算的建筑物轴线交点坐标和楼层标高进行定位和高程控制。5.2平面控制网测设依据引入的基点编号及坐标,建立明珠广场工程建筑测量永久性控制网。经复核达到闭合精度后，作为工程测量的基准。5.2.1平面控制网布设原则5.2.1.1平面控制应先从整体考虑，遵循先整体后局部、高精度控制低精度、以长控短的原则。5.2.1.2平面控制网的坐标系统与工程设计所采用的坐标系统相一致。5.2.1.3布设平面控制网首先应根据设计总平面图、现场施工平面布置图。5.2.1.4选点应在通视条件良好、安全、易保护的地方。5.2.2建筑平面控制网的布设5.2.2.1控制桩的埋设要求控制桩埋设位置到在建建筑的距离不小于3.5m，以保证施工时不会被破坏。控制桩必须用混凝土保护,砌砖围护，必要时用钢管进行围护,并用红油漆作好标记。5.2.2.2平面控制网的布设依据平面布置与定位原则，共设置4个永久性定位控制桩YK1、YK2、YK3、YK4，作为施工测量控制桩的建立、复核、被破坏后...
