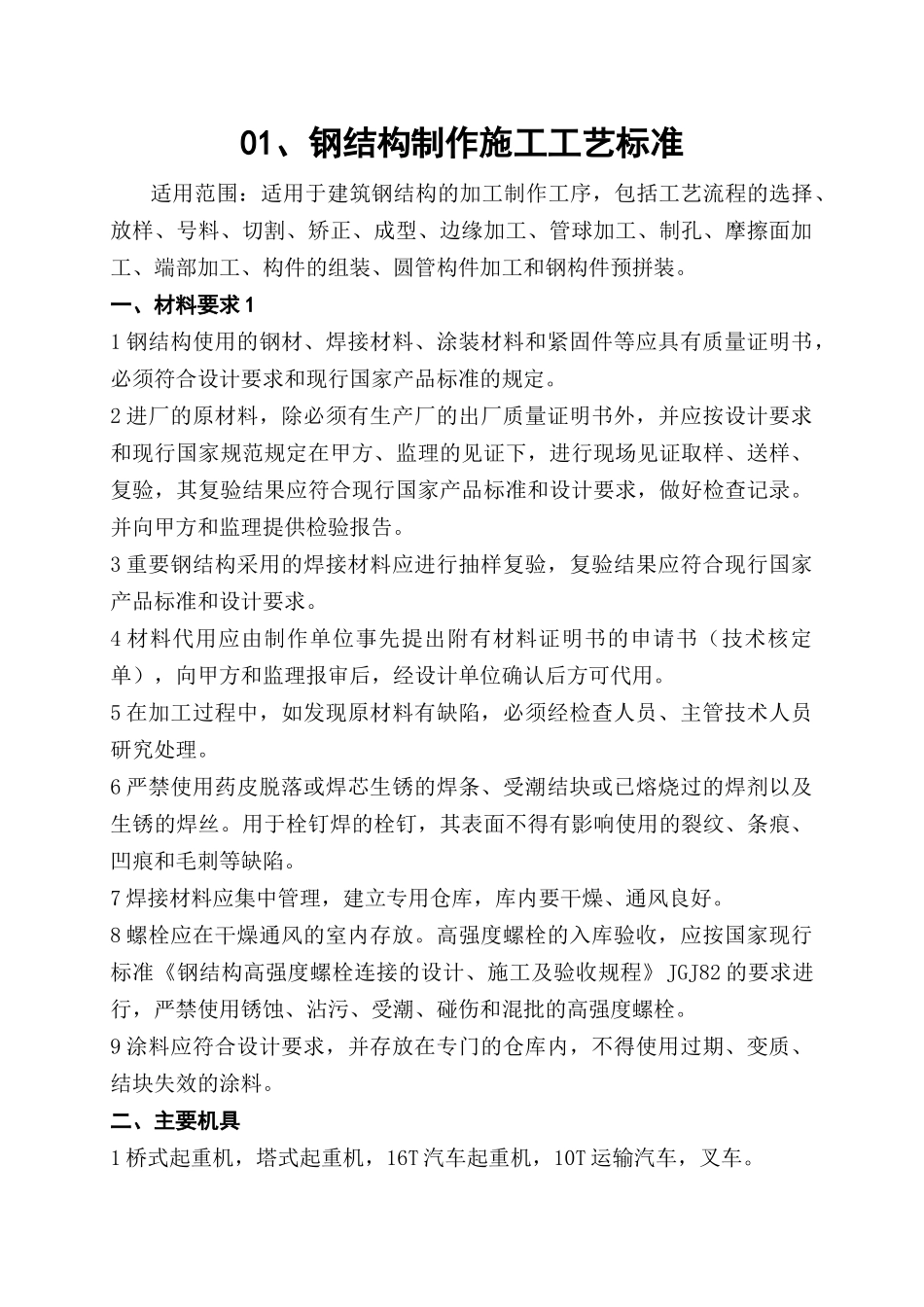

01、钢结构制作施工工艺标准适用范围：适用于建筑钢结构的加工制作工序，包括工艺流程的选择、放样、号料、切割、矫正、成型、边缘加工、管球加工、制孔、摩擦面加工、端部加工、构件的组装、圆管构件加工和钢构件预拼装。一、材料要求11钢结构使用的钢材、焊接材料、涂装材料和紧固件等应具有质量证明书，必须符合设计要求和现行国家产品标准的规定。2进厂的原材料，除必须有生产厂的出厂质量证明书外，并应按设计要求和现行国家规范规定在甲方、监理的见证下，进行现场见证取样、送样、复验，其复验结果应符合现行国家产品标准和设计要求，做好检查记录。并向甲方和监理提供检验报告。3重要钢结构采用的焊接材料应进行抽样复验，复验结果应符合现行国家产品标准和设计要求。4材料代用应由制作单位事先提出附有材料证明书的申请书（技术核定单），向甲方和监理报审后，经设计单位确认后方可代用。5在加工过程中，如发现原材料有缺陷，必须经检查人员、主管技术人员研究处理。6严禁使用药皮脱落或焊芯生锈的焊条、受潮结块或已熔烧过的焊剂以及生锈的焊丝。用于栓钉焊的栓钉，其表面不得有影响使用的裂纹、条痕、凹痕和毛刺等缺陷。7焊接材料应集中管理，建立专用仓库，库内要干燥、通风良好。8螺栓应在干燥通风的室内存放。高强度螺栓的入库验收，应按国家现行标准《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82的要求进行，严禁使用锈蚀、沾污、受潮、碰伤和混批的高强度螺栓。9涂料应符合设计要求，并存放在专门的仓库内，不得使用过期、变质、结块失效的涂料。二、主要机具1桥式起重机，塔式起重机，16T汽车起重机，10T运输汽车，叉车。2型钢带锯机，数控、多头直条、型钢：半自动、仿形、圆孔、磁轮切割机，立式、卧式压力机，剪板机，滚剪倒角机，磁力电钻，电动空压机，喷砂机，喷漆机，卷板机，平梅机，锁口机，翼缘矫正机，矫直机，刨边机。3车床，数控三维、摇臂钻床，端面铣床，坐标铿床，刨床。4直流焊机，交流焊机，CO焊机，埋弧烛机，焊条烘干箱，焊剂烘干箱，焊接滚轮架。5超声波探伤仪，焊缝检验尺，磁粉探伤仪，数字温度仪，膜测厚仪，数字钳形电流表，温湿度仪，游标卡尺，钢卷尺。三、作业条件钢结构制作之前，应完成以下各项作业条件的准备工作。1完成施工详图设计，并经原设计人员审核签字认可。2制作工艺（施工方案）、作业指导书等。3各种工艺评定试验及工艺性能试验。4主要材料己进厂，并经复验。5各种机械设备调试验收合格。6所有生产工人都进行了施工前培训，取得相应资格的上岗证书。四、操作工艺(一)工艺流程：(二)操作工艺：1放样、号料。(1)熟悉施工图，发现有疑问之处，应与有关技术部门联系解决。(2)准备好做样板、样杆的材料，一般可采用薄铁皮和小扁钢。(3)放样需要钢尺必须经过计量部门的检验校准，合格后方可使用。(4)号料前必须了解原材料的材质及规格，检查原材料的质量。不同规格、不同材质的零件应分别号料。并依据先大后小的原则依次号料。(5)样板样杆上应用油漆写明加工号、构件编号、规格，同时标注上孔直径、工作线、弯曲线等各种加工符号。(6)放样和号料应预留焊接收缩量（包括现场焊接收缩量）及切割、铣端等需要的加工余量：铣端余量：剪切后加工的一般每边加3～4mm.气割后加工的则每边加4～5mm。切割余量：自动气割割缝宽度为3mm.手工气割割缝宽度为4mm。焊接收缩量根据构件的结构特点由工艺设计人员给出。（7）主要受力构件和需要弯曲的构件，在号料时应按工艺规定的方向取料，弯曲件的外侧不应有样冲点和伤痕缺陷。(8)号料应有利于切割和保证零件质量。(9)本次号料后的剩余材料应进行余料标识，包括余料编号、规格、材质及炉批号等，以便于余料的再次使用。2切割。下料划线以后的钢材，必须按其所需的形状和尺寸进行下料切割。(1)切割时应注意以下要点：①当一张钢板上排列许多个零件并有几条相交的切割线时，应预先安排好合理的切割程序后再进行切割。②材料剪切后的弯曲变形，必须进行矫正；切割面粗糙或带有毛刺，必须修磨光洁。③切割过程中，切口附近发生挤压和弯曲时，重要的结构件和焊缝的接口位置，应采用铣、...
