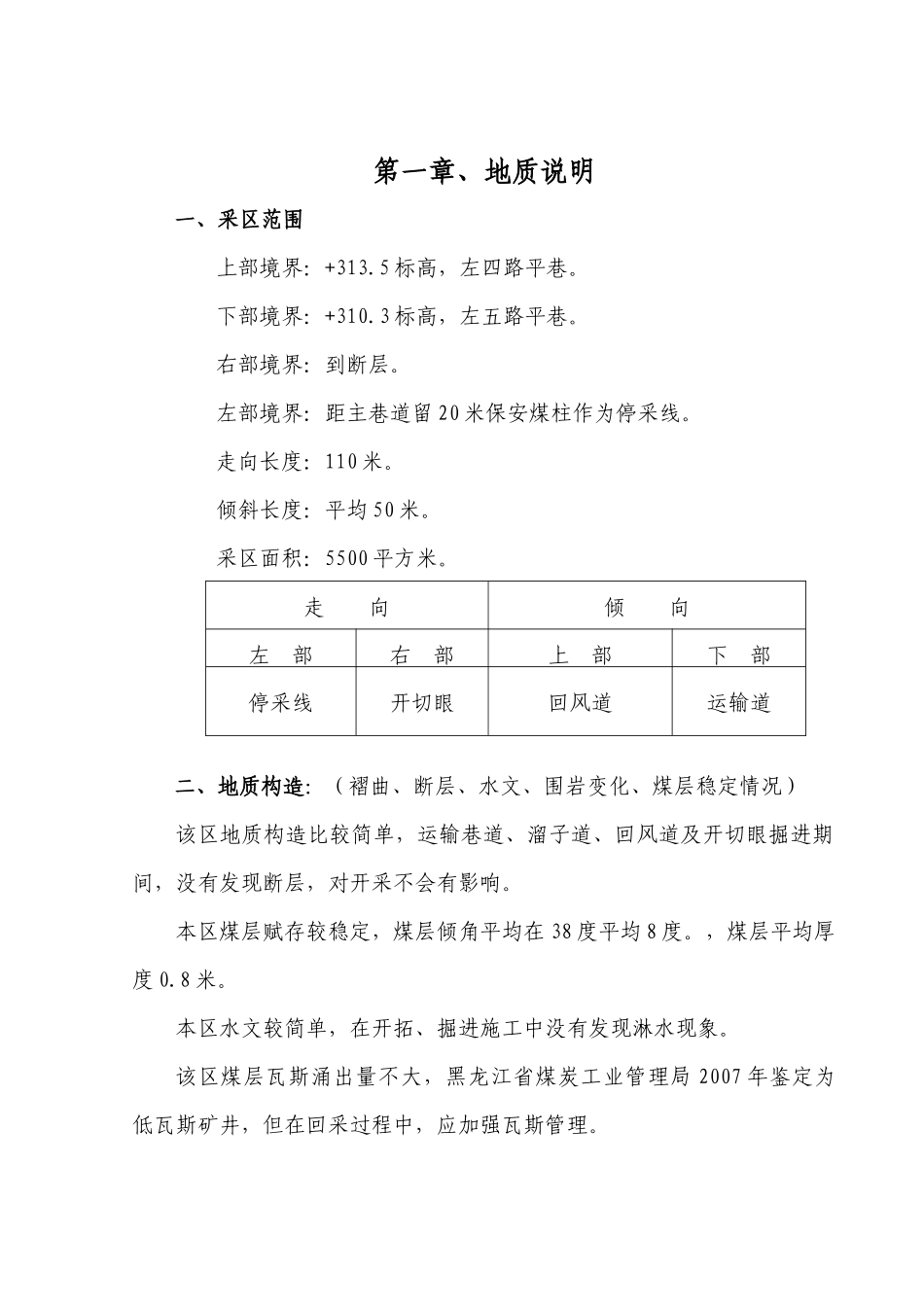

第一章、地质说明一、采区范围上部境界：+313.5标高，左四路平巷。下部境界：+310.3标高，左五路平巷。右部境界：到断层。左部境界：距主巷道留20米保安煤柱作为停采线。走向长度：110米。倾斜长度：平均50米。采区面积：5500平方米。走向倾向左部右部上部下部停采线开切眼回风道运输道二、地质构造：（褶曲、断层、水文、围岩变化、煤层稳定情况）该区地质构造比较简单，运输巷道、溜子道、回风道及开切眼掘进期间，没有发现断层，对开采不会有影响。本区煤层赋存较稳定，煤层倾角平均在38度平均8度。，煤层平均厚度0.8米。本区水文较简单，在开拓、掘进施工中没有发现淋水现象。该区煤层瓦斯涌出量不大，黑龙江省煤炭工业管理局2007年鉴定为低瓦斯矿井，但在回采过程中，应加强瓦斯管理。三、煤层顶底板情况顶底板岩类别厚度岩性顶板老顶沉积岩无伪顶直接水平层理沉积岩6～8m中砂岩伪顶底板沉积岩20m细砂岩四、煤层特征项目单位指标备注煤层厚度最大～最小／一般M0.4～1.0/0.8煤层倾角最大～最小／一般X°3～8/5煤层硬度F坚硬煤层层理发育程度发育煤层节理发育程度不发育煤质灰分%35.23挥发分%27.7～38.15容重T／m31.3自然发火期有自燃倾向瓦斯等级低瓦斯煤尘爆炸指数％45五、可采储量煤层名称工作面尺寸采高m可采储量（吨）走向（m）倾斜（m）4号层100500.84400六、采区开采与邻近采区开采及地面影响说明本采区下部靠近左六片采空区，有采动压力，上部为左三路掘进工作面，回采时比较好管理。该区地表为山区,该区地面标高在+350以上，有天然森林及人工林。无铁路、无河流在垮落区范围内,本区的开采对地表影响不大。七.小井及其它本区地表垮落范围内没有小井，本区的开采受水害的影响不大。但必须做好水灾应急处理计划，讲明水灾的避灾路线，教育井下全体职工及管理人员注意观测涌水量，一有水量增大变化及时向带班人员及矿领导汇报。八、煤层综合柱状图（示意图）第二章、工作面设计一、工作面设计参数采煤方法走向长壁落煤方式炮采工作面长50m倾角3－8°采高0.8m作业方式两采一准一次进度1.0m顶板管理自然垮落,人工挑顶采煤炮采落煤工作面运输机V－5.5KW支护形式带帽点柱及密集一次放顶步距2.0m最大控顶距五排4.4m最小控顶距三排2.4m排距1.0m备注最大控顶距五排柱子时，为一排密集四排带帽点柱，最小控顶距三排柱子时，为一排密集二排带帽点柱。柱距0.8m密集每3m留0.5m观察孔二、顶底板特征说明该区为关门咀子勘探区4号层，煤层顶板没有伪顶、直接顶水平层理沉积岩6－8米中砂岩,比较稳定，节理裂隙不发育，好管理。底板为20m的灰色粗砂岩,较坚硬，根据以往开采本层煤经验及实际情况来看，回柱放顶后顶板大多数能够自然冒落，即使局部出现悬顶，经过挑顶后，也能充分冒落,其冒落高度达到采高的1.5倍，因此该面顶板确定为稳定顶板。三、采区主要特征说明及采煤方法，顶板管理，支护方式选择依据采煤方法用走向长壁后退式，该采面煤层受地质构造影响，近水平煤层，局部压力较大，根据煤层赋存条件及现有设备和开采经验，确定采用走向长壁后退式采煤方法，实行人工分段放顶，顶板自然垮落和人工挑顶的方法管理顶板，用带帽点柱及密集控制顶板的稳定性。在顶板管理方面还应采取如下措施:1、实行正规的长壁后退式开采。2、回采工作面正常生产过程中必须随时观察顶板状况，发现裂隙、水线、断层、淋水等情况必须立即采取加强支护的措施，防止直接顶明显离层而产生冒顶。3、要保持顶板的完整性，炮后及时补充带帽点柱防止局部空顶。4、加强工程质量，严格按设计施工。5、顶板破碎时缩小控顶距。安60㎝×50㎝排、柱距管理顶板。四、采煤工作面顶板压力计算及支柱选择1、顶板一次冒落高度计算：H=M/（Kp－1）=1.2/（1.3－1）=4式中：H——顶板一次冒落高度M——采高（m）Kp——岩石碎胀系数2、工作面顶板压力计算：P=H×L×d×r×2×cosα=4×50×4.4×2.5×2×cos5°=4383.2t式中：P——工作面顶板压力tH——顶板一次冒落高度mL——工作面长度md——工作面最大控顶距离mr——岩石容重取2.5t/m32——动压系数α——煤层底板倾角2°3、每平方理论压力计算：Ｐ理=P/S=4383.2t/220=19.92t/m2...
