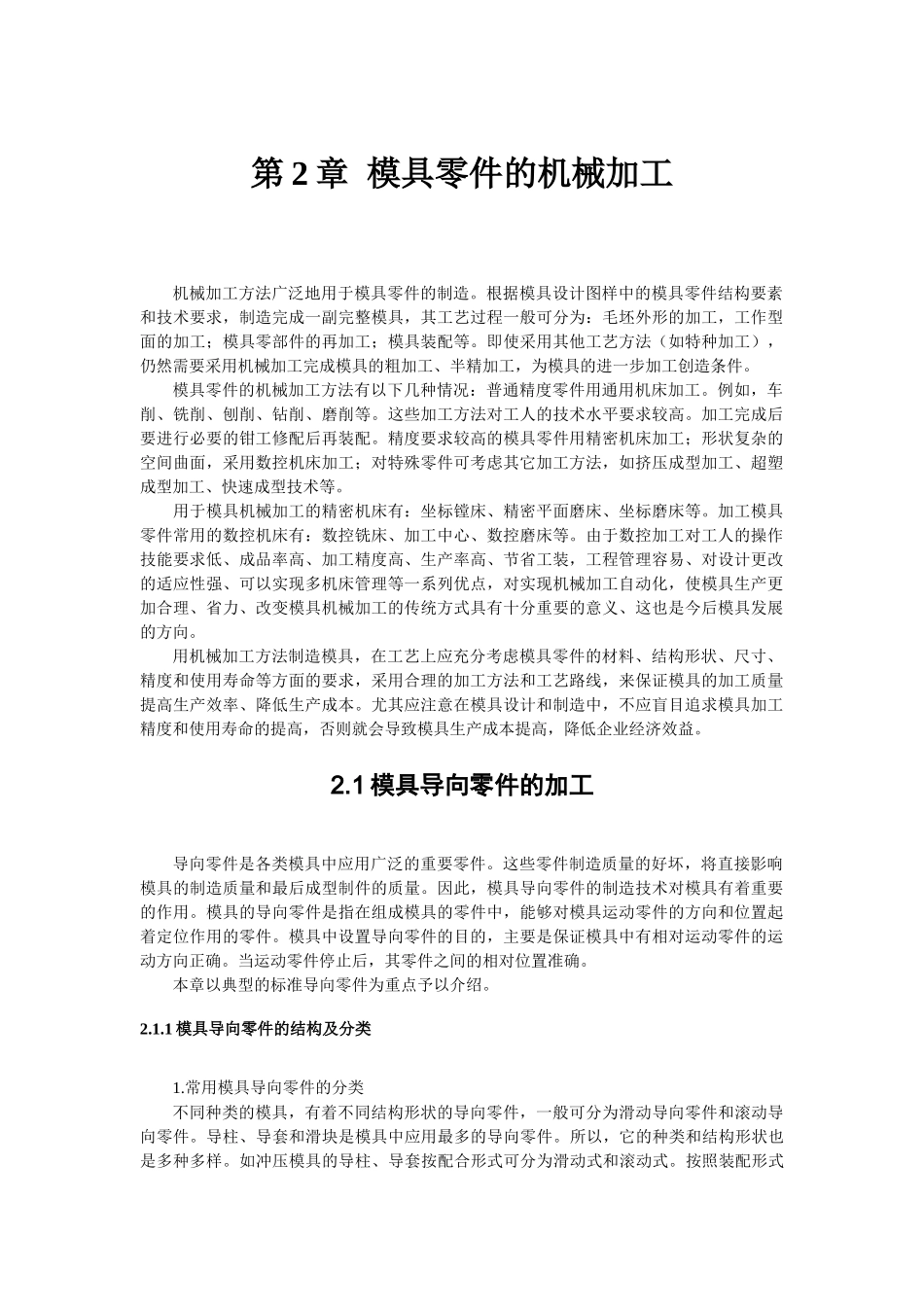

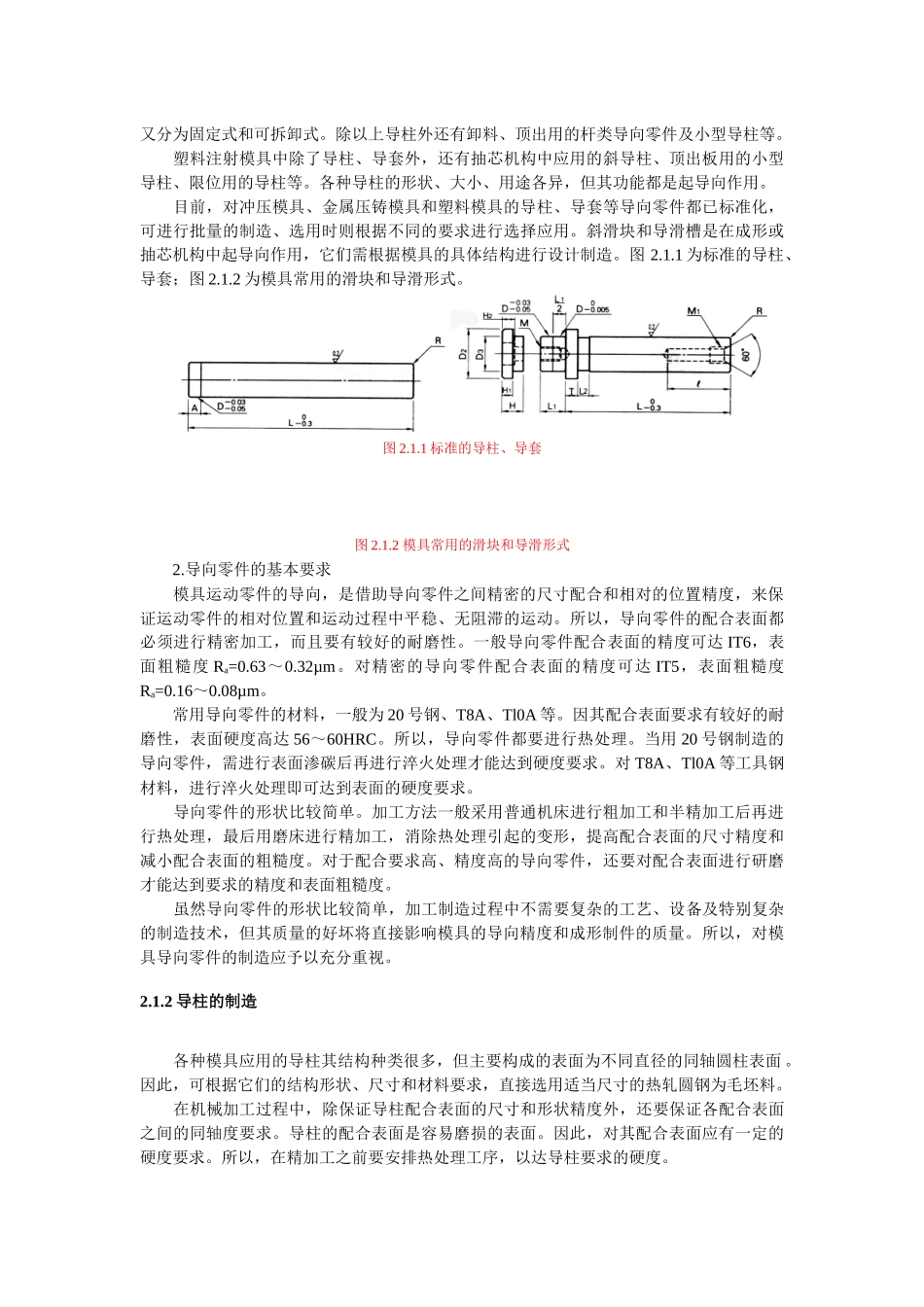

第2章模具零件的机械加工机械加工方法广泛地用于模具零件的制造。根据模具设计图样中的模具零件结构要素和技术要求，制造完成一副完整模具，其工艺过程一般可分为：毛坯外形的加工，工作型面的加工；模具零部件的再加工；模具装配等。即使采用其他工艺方法（如特种加工），仍然需要采用机械加工完成模具的粗加工、半精加工，为模具的进一步加工创造条件。模具零件的机械加工方法有以下几种情况：普通精度零件用通用机床加工。例如，车削、铣削、刨削、钻削、磨削等。这些加工方法对工人的技术水平要求较高。加工完成后要进行必要的钳工修配后再装配。精度要求较高的模具零件用精密机床加工；形状复杂的空间曲面，采用数控机床加工；对特殊零件可考虑其它加工方法，如挤压成型加工、超塑成型加工、快速成型技术等。用于模具机械加工的精密机床有：坐标镗床、精密平面磨床、坐标磨床等。加工模具零件常用的数控机床有：数控铣床、加工中心、数控磨床等。由于数控加工对工人的操作技能要求低、成品率高、加工精度高、生产率高、节省工装，工程管理容易、对设计更改的适应性强、可以实现多机床管理等一系列优点，对实现机械加工自动化，使模具生产更加合理、省力、改变模具机械加工的传统方式具有十分重要的意义、这也是今后模具发展的方向。用机械加工方法制造模具，在工艺上应充分考虑模具零件的材料、结构形状、尺寸、精度和使用寿命等方面的要求，采用合理的加工方法和工艺路线，来保证模具的加工质量提高生产效率、降低生产成本。尤其应注意在模具设计和制造中，不应盲目追求模具加工精度和使用寿命的提高，否则就会导致模具生产成本提高，降低企业经济效益。2.1模具导向零件的加工导向零件是各类模具中应用广泛的重要零件。这些零件制造质量的好坏，将直接影响模具的制造质量和最后成型制件的质量。因此，模具导向零件的制造技术对模具有着重要的作用。模具的导向零件是指在组成模具的零件中，能够对模具运动零件的方向和位置起着定位作用的零件。模具中设置导向零件的目的，主要是保证模具中有相对运动零件的运动方向正确。当运动零件停止后，其零件之间的相对位置准确。本章以典型的标准导向零件为重点予以介绍。2.1.1模具导向零件的结构及分类1.常用模具导向零件的分类不同种类的模具，有着不同结构形状的导向零件，一般可分为滑动导向零件和滚动导向零件。导柱、导套和滑块是模具中应用最多的导向零件。所以，它的种类和结构形状也是多种多样。如冲压模具的导柱、导套按配合形式可分为滑动式和滚动式。按照装配形式又分为固定式和可拆卸式。除以上导柱外还有卸料、顶出用的杆类导向零件及小型导柱等。塑料注射模具中除了导柱、导套外，还有抽芯机构中应用的斜导柱、顶出板用的小型导柱、限位用的导柱等。各种导柱的形状、大小、用途各异，但其功能都是起导向作用。目前，对冲压模具、金属压铸模具和塑料模具的导柱、导套等导向零件都已标准化，可进行批量的制造、选用时则根据不同的要求进行选择应用。斜滑块和导滑槽是在成形或抽芯机构中起导向作用，它们需根据模具的具体结构进行设计制造。图2.1.1为标准的导柱、导套；图2.1.2为模具常用的滑块和导滑形式。图2.1.1标准的导柱、导套图2.1.2模具常用的滑块和导滑形式2.导向零件的基本要求模具运动零件的导向，是借助导向零件之间精密的尺寸配合和相对的位置精度，来保证运动零件的相对位置和运动过程中平稳、无阻滞的运动。所以，导向零件的配合表面都必须进行精密加工，而且要有较好的耐磨性。一般导向零件配合表面的精度可达IT6，表面粗糙度Ra=0.63～0.32µm。对精密的导向零件配合表面的精度可达IT5，表面粗糙度Ra=0.16～0.08µm。常用导向零件的材料，一般为20号钢、T8A、Tl0A等。因其配合表面要求有较好的耐磨性，表面硬度高达56～60HRC。所以，导向零件都要进行热处理。当用20号钢制造的导向零件，需进行表面渗碳后再进行淬火处理才能达到硬度要求。对T8A、Tl0A等工具钢材料，进行淬火处理即可达到表面的硬度要求。导向零件的形状比较简单。加工方法一般采用普通机床进行粗加工和半精加工后再进行热处理，最后用磨床进...
