X6132铣床的电气控制线路分析VIP免费

X6132铣床的电气控制线路分析_第1页
1/16
X6132铣床的电气控制线路分析_第2页
2/16
X6132铣床的电气控制线路分析_第3页
3/16

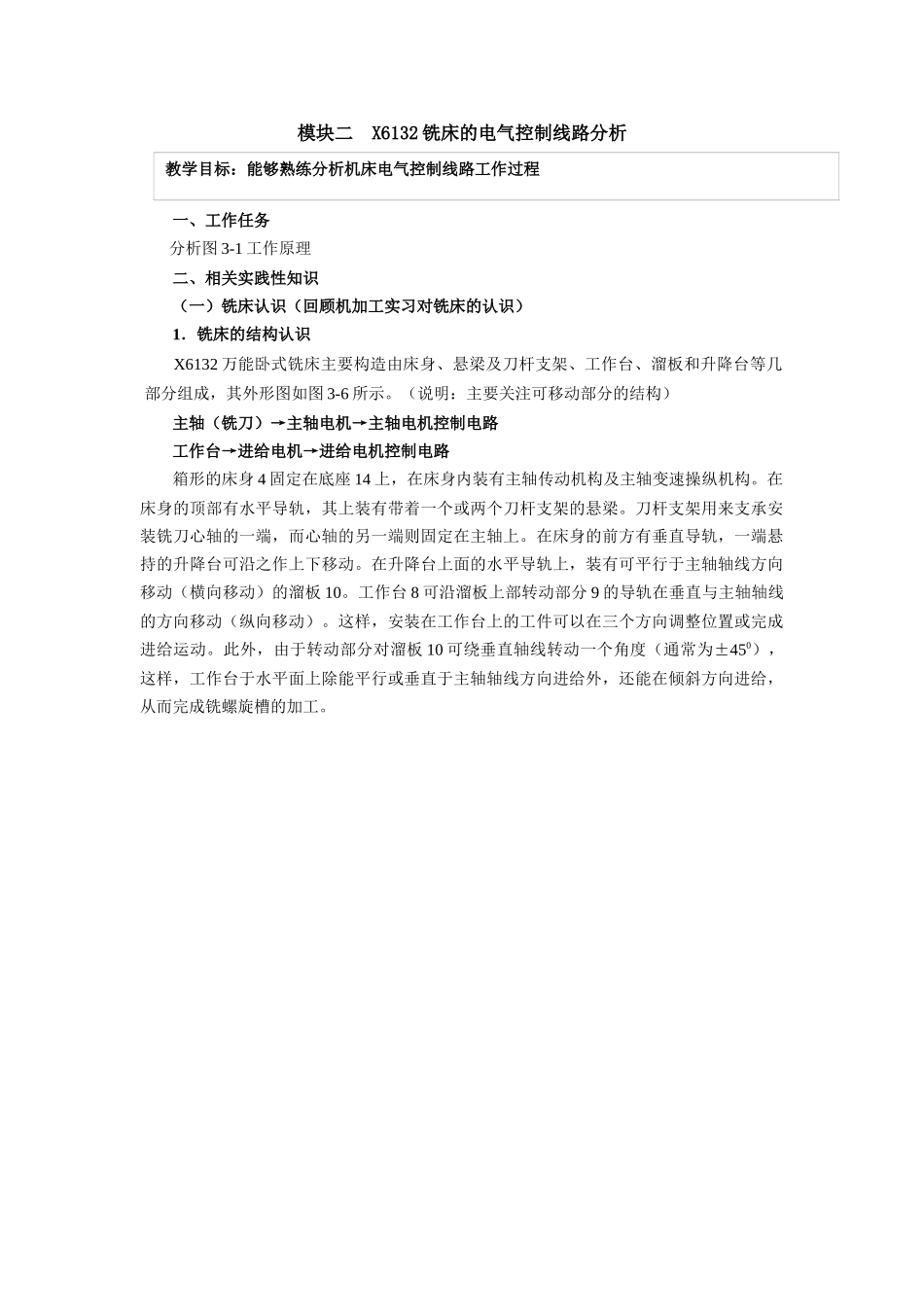

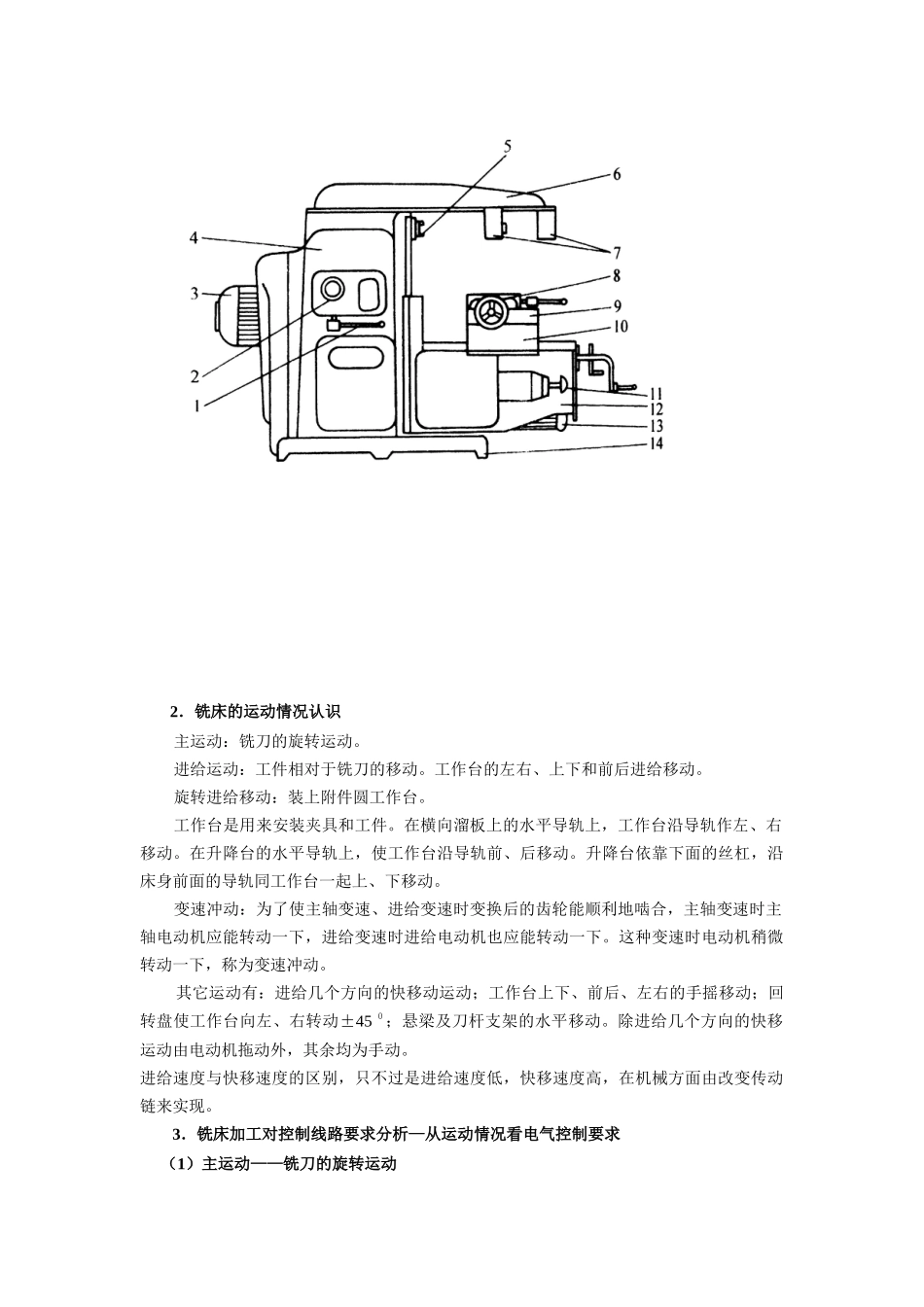

模块二X6132铣床的电气控制线路分析一、工作任务分析图3-1工作原理二、相关实践性知识(一)铣床认识(回顾机加工实习对铣床的认识)1.铣床的结构认识X6132万能卧式铣床主要构造由床身、悬梁及刀杆支架、工作台、溜板和升降台等几部分组成,其外形图如图3-6所示。(说明:主要关注可移动部分的结构)主轴(铣刀)→主轴电机→主轴电机控制电路工作台→进给电机→进给电机控制电路箱形的床身4固定在底座14上,在床身内装有主轴传动机构及主轴变速操纵机构。在床身的顶部有水平导轨,其上装有带着一个或两个刀杆支架的悬梁。刀杆支架用来支承安装铣刀心轴的一端,而心轴的另一端则固定在主轴上。在床身的前方有垂直导轨,一端悬持的升降台可沿之作上下移动。在升降台上面的水平导轨上,装有可平行于主轴轴线方向移动(横向移动)的溜板10。工作台8可沿溜板上部转动部分9的导轨在垂直与主轴轴线的方向移动(纵向移动)。这样,安装在工作台上的工件可以在三个方向调整位置或完成进给运动。此外,由于转动部分对溜板10可绕垂直轴线转动一个角度(通常为±450),这样,工作台于水平面上除能平行或垂直于主轴轴线方向进给外,还能在倾斜方向进给,从而完成铣螺旋槽的加工。教学目标:能够熟练分析机床电气控制线路工作过程2.铣床的运动情况认识主运动:铣刀的旋转运动。进给运动:工件相对于铣刀的移动。工作台的左右、上下和前后进给移动。旋转进给移动:装上附件圆工作台。工作台是用来安装夹具和工件。在横向溜板上的水平导轨上,工作台沿导轨作左、右移动。在升降台的水平导轨上,使工作台沿导轨前、后移动。升降台依靠下面的丝杠,沿床身前面的导轨同工作台一起上、下移动。变速冲动:为了使主轴变速、进给变速时变换后的齿轮能顺利地啮合,主轴变速时主轴电动机应能转动一下,进给变速时进给电动机也应能转动一下。这种变速时电动机稍微转动一下,称为变速冲动。其它运动有:进给几个方向的快移动运动;工作台上下、前后、左右的手摇移动;回转盘使工作台向左、右转动±450;悬梁及刀杆支架的水平移动。除进给几个方向的快移运动由电动机拖动外,其余均为手动。进给速度与快移速度的区别,只不过是进给速度低,快移速度高,在机械方面由改变传动链来实现。3.铣床加工对控制线路要求分析—从运动情况看电气控制要求(1)主运动——铣刀的旋转运动机械调速:铣刀直径、工件材料和加工精度的不同,要求主轴的转速也不同。正反转控制:顺铣和逆铣两种铣削方式的需要。制动:为了缩短停车时间,主轴停车时采用电磁离合器机械制动。变速冲动:为使主轴变速时变速器内齿轮易于啮合,减小齿轮端面的冲击,要求主轴电动机在变速时具有变速冲动。(2)进给运动——工件相对于铣刀的移动为什么进给运动需要纵向、横向和垂直三个方向运动?运动方向:纵向、横向和垂直六个方向。实现方法:通过操作选择运动方向的手柄与开关,配合进给电动机的正反转来实现的。联锁要求:主轴电动机和进给电动机的联锁:在铣削加工中,为了不使工件和铣刀碰撞发生事故,要求进给拖动一定要在铣刀旋转时才能进行,因此要求主轴电动机和进给电动机之间要有可靠的联锁。纵向、横向、垂直方向与圆工作台的联锁:为了保证机床、刀具的安全,在铣削加工时,只允许工作台作一个方向的进给运动。在使用圆工作台加工时,不允许工件作纵向、横向和垂直方向的进给运动。为此,各方向进给运动之间应具有联锁环节。两地控制:便于操作。冷却润滑要求:铣削加工中,根据不同的工件材料,也为了延长刀具的寿命和提高加工质量,需要切削液对工件和刀具进行冷却润滑,而有时又不采用,因此采用转换开关控制冷却泵电动机单向旋转。此外还应配有安全照明电路。(二)元器件认识1.电磁离合器(1)结构认识(摩擦片式电磁离合器):电磁离合器的结构图如图3-7所示。主要由激磁线圈、铁芯、衔铁、摩擦片及联接件等组成。一般采用直流24V作为供电电源。YC线圈触点YC(2)动作原理分析:主动轴1的花键轴端,装有主动摩擦片2,它可以沿轴向自由移动,因系花键联接,将随主动轴一起转动。从动摩擦片3与主动摩擦片交替装叠,其外缘凸...
