模袋编织布混凝土工程设计VIP专享VIP免费

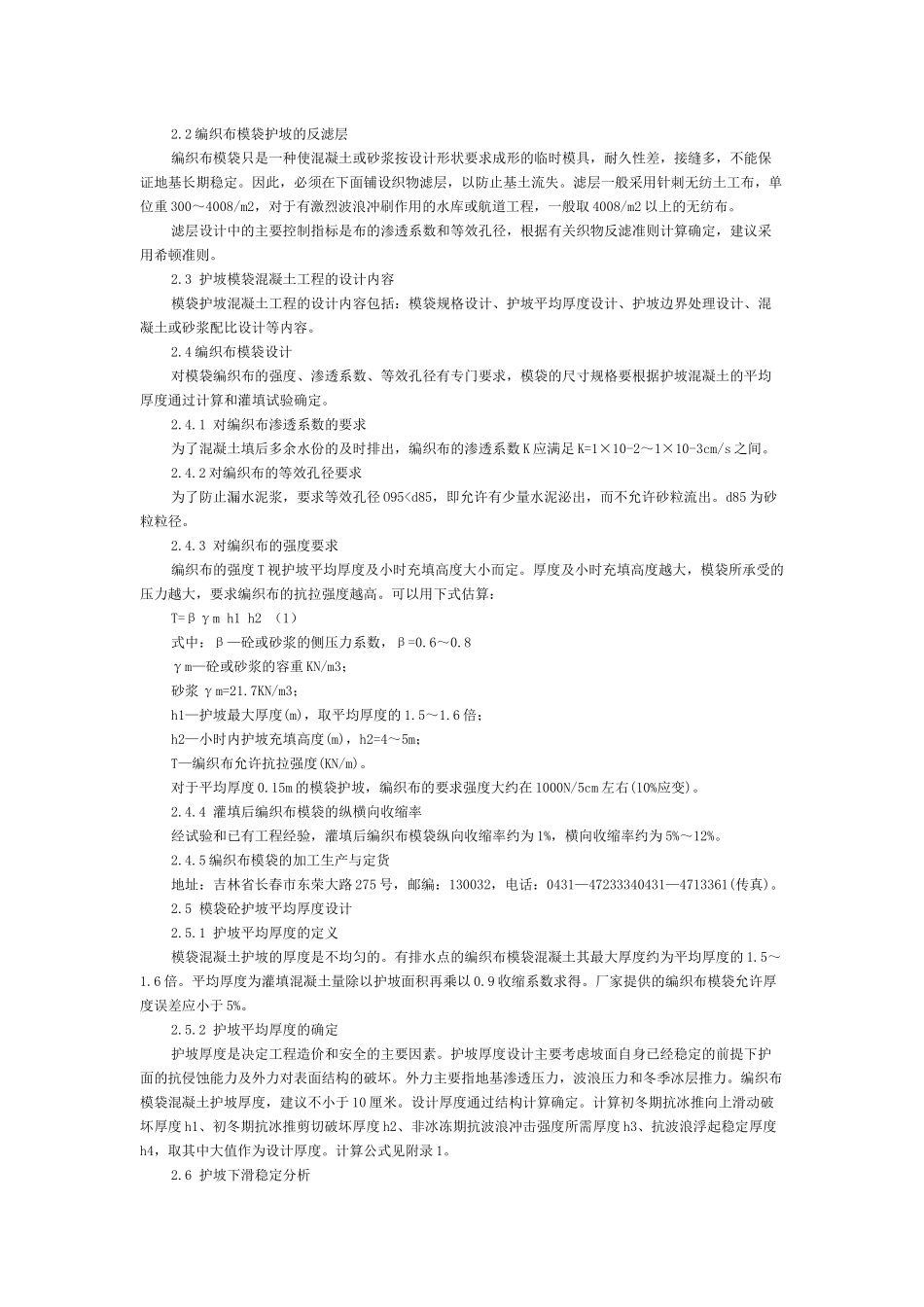

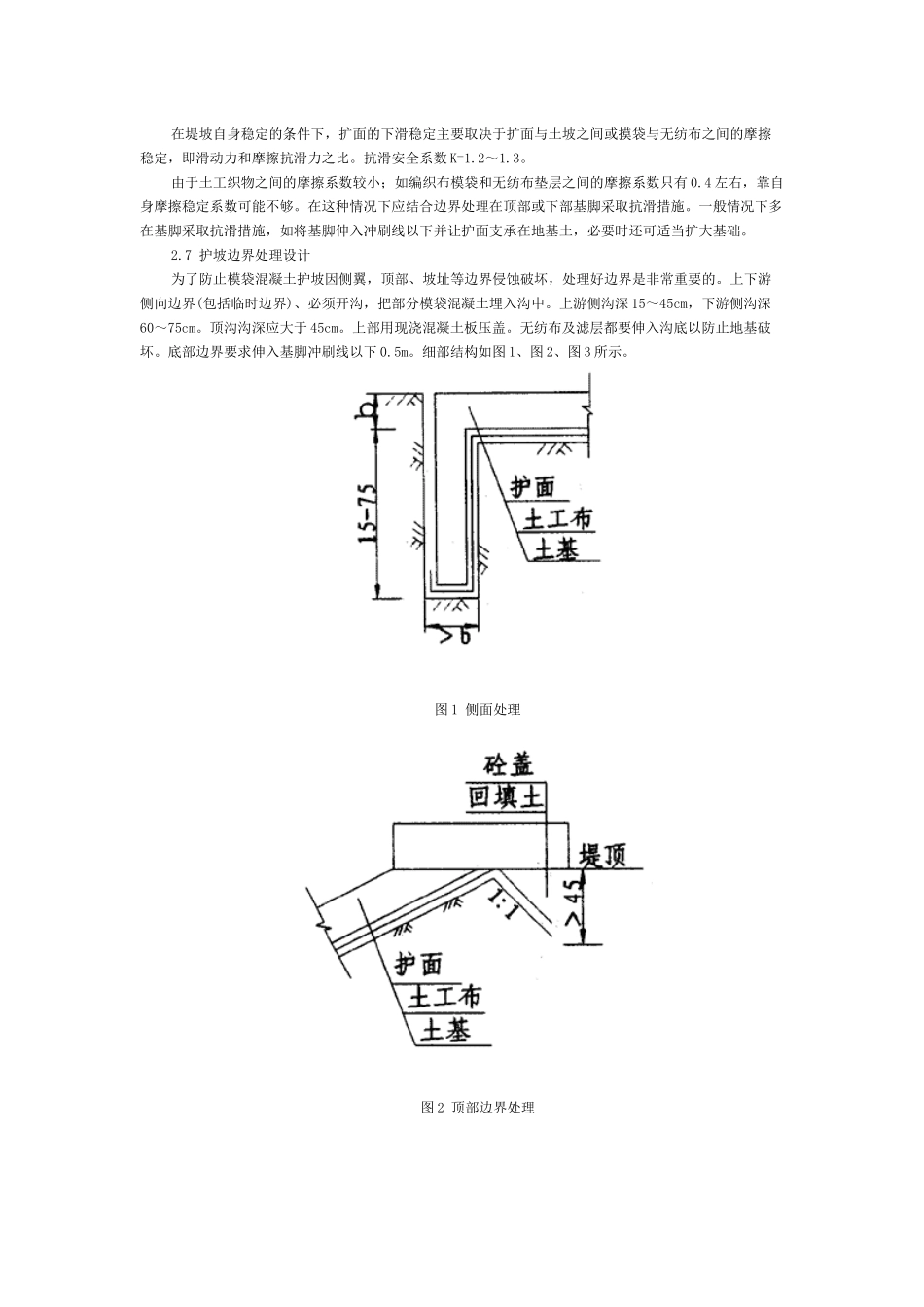

编织布模袋混凝土护坡技术已基本成熟，但国内尚无设计和施工技术规范。为了更也地推广这项技术，使之规范化、正规化，在总结已有经验的基础上，制定了本指南，在行业内部供使用单位暂行，为今后正式规范的制定打好基础。本指南编制单位：吉林省水利实业公司本指南起草人：陈关庆董建伟日期：2002年5月目录1、总则2、编织布模袋混凝土护坡工程设计2.1编织布模袋的类型2.2编织布模袋混凝土护坡的反滤层2.3护坡模袋混凝土工程的设计内容2.4编织布模袋设计2.4.1模袋编织布的渗透系数2.4.2模袋编织布的强度2.4.3模袋编织布的等效孔径2.4.4灌填后编织布模袋的纵横向收缩率2.4.5编织布模袋的加工生产与定货2.5模袋混凝土护坡平均厚度设计2.5.1护坡平均厚度的定义2.5.2护坡平均厚度的确定2.6护坡下滑稳定分析2.7边界处理设计2.8编织布模袋混凝土的强度和配比设计2.8.1混凝土的强度要求2.8.2混凝土的配比设计2.9编织布模袋砼护坡的配筋设计2.9.1设计构造配筋2.9.2抗冰推配筋3、编织布模袋砼护坡的施工程序和要求附录I：编织布模袋砼护坡设计计算公式(一)根据初冬冰推力确定护坡的平均厚度公式(二)根据波浪要素确定护坡平均厚度(三)抗冰推配筋计算公式1．总则1.1为使水利水电护坡工程采用编织布模袋混凝土工程技术达到技术先进、安全可靠、经济合理、保证质量，特制定本指南。1.2本指南内容包括设计和施工两部分，以设计为主，兼述施工。1.3编织布模袋混凝土工程的设计和施工，除满足本指南的要求外，尚应满足水利部其他有关规程及标准规定。2．编织布模袋混凝土护坡工程设计2.1编织布模袋的类型编织布模袋有两种类型。一种为有排水点型，适用于平均厚度15厘米以下的护坡工程。第二种为无排水点型，适用于平均厚度16厘米以上的护坡工程。2.2编织布模袋护坡的反滤层编织布模袋只是一种使混凝土或砂浆按设计形状要求成形的临时模具，耐久性差，接缝多，不能保证地基长期稳定。因此，必须在下面铺设织物滤层，以防止基土流失。滤层一般采用针刺无纺土工布，单位重300～4008/m2，对于有激烈波浪冲刷作用的水库或航道工程，一般取4008/m2以上的无纺布。滤层设计中的主要控制指标是布的渗透系数和等效孔径，根据有关织物反滤准则计算确定，建议采用希顿准则。2.3护坡模袋混凝土工程的设计内容模袋护坡混凝土工程的设计内容包括：模袋规格设计、护坡平均厚度设计、护坡边界处理设计、混凝土或砂浆配比设计等内容。2.4编织布模袋设计对模袋编织布的强度、渗透系数、等效孔径有专门要求，模袋的尺寸规格要根据护坡混凝土的平均厚度通过计算和灌填试验确定。2.4.1对编织布渗透系数的要求为了混凝土填后多余水份的及时排出，编织布的渗透系数K应满足K=1×10-2～1×10-3cm/s之间。2.4.2对编织布的等效孔径要求为了防止漏水泥浆，要求等效孔径O95
