高层住宅楼机电安装工程施工组织设计方案(DOC34页)VIP免费

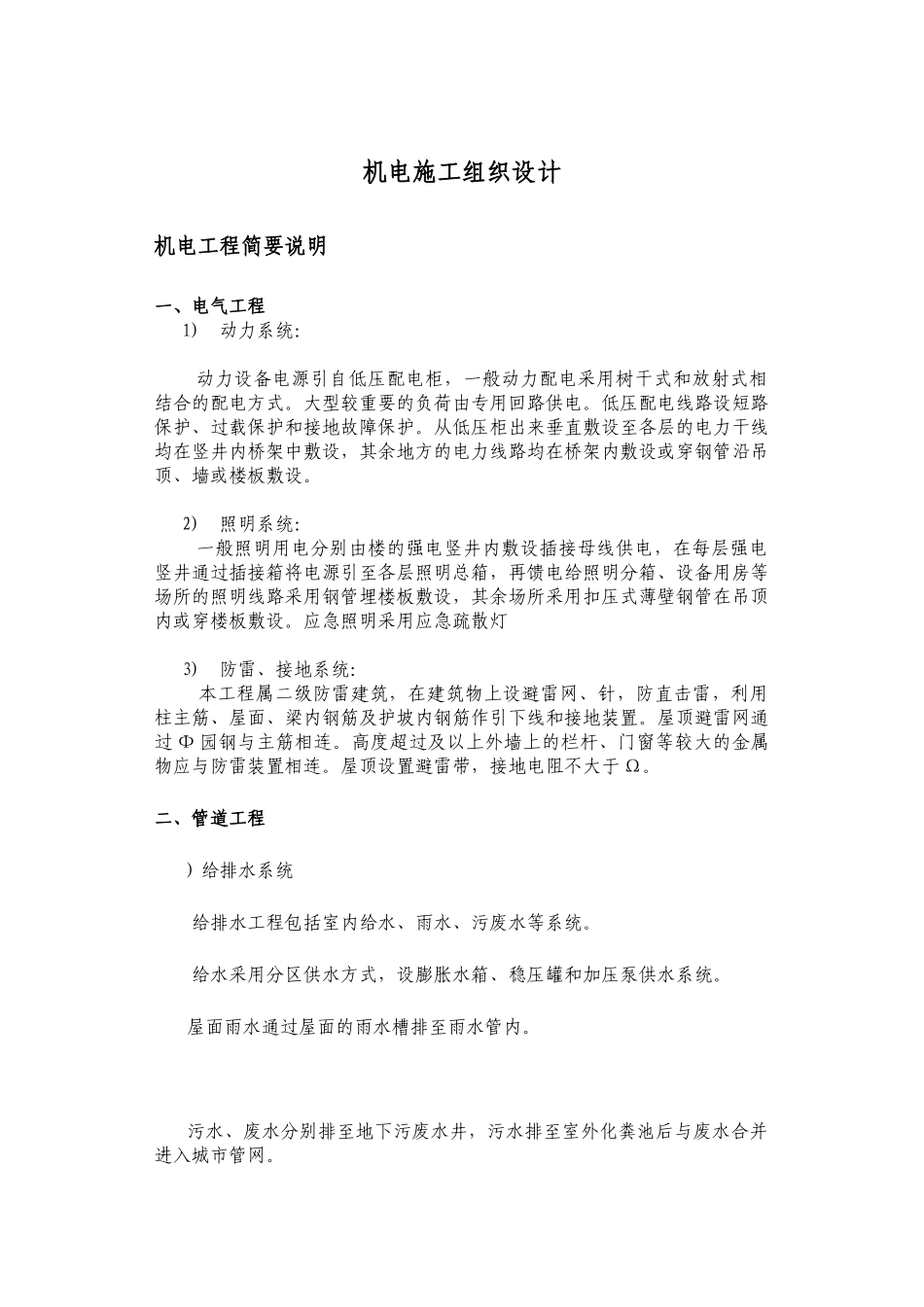

目录机电施工组织设计机电工程简要说明一、电气工程1)动力系统：动力设备电源引自低压配电柜，一般动力配电采用树干式和放射式相结合的配电方式。大型较重要的负荷由专用回路供电。低压配电线路设短路保护、过载保护和接地故障保护。从低压柜出来垂直敷设至各层的电力干线均在竖井内桥架中敷设，其余地方的电力线路均在桥架内敷设或穿钢管沿吊顶、墙或楼板敷设。2)照明系统：一般照明用电分别由楼的强电竖井内敷设插接母线供电，在每层强电竖井通过插接箱将电源引至各层照明总箱，再馈电给照明分箱、设备用房等场所的照明线路采用钢管埋楼板敷设，其余场所采用扣压式薄壁钢管在吊顶内或穿楼板敷设。应急照明采用应急疏散灯3)防雷、接地系统：本工程属二级防雷建筑，在建筑物上设避雷网、针，防直击雷，利用柱主筋、屋面、梁内钢筋及护坡内钢筋作引下线和接地装置。屋顶避雷网通过Φ园钢与主筋相连。高度超过及以上外墙上的栏杆、门窗等较大的金属物应与防雷装置相连。屋顶设置避雷带，接地电阻不大于Ω。二、管道工程）给排水系统给排水工程包括室内给水、雨水、污废水等系统。给水采用分区供水方式，设膨胀水箱、稳压罐和加压泵供水系统。屋面雨水通过屋面的雨水槽排至雨水管内。污水、废水分别排至地下污废水井，污水排至室外化粪池后与废水合并进入城市管网。）消防工程消火栓系统利用市政自来水管网，为大楼提供消防用水，地下消防泵房各设有加压泵组和稳压泵、气压罐，泵可自动和手动控制。）采暖工程本系统热源接自市政热水管网，热媒为℃℃。散热器采用普通钢制散热器。三、弱电工程本工程弱电系统包括：电视、电话系统；门铃对讲系统。四、电梯工程本工程设有客梯、消防电梯；五、总图工程本工程总图接驳工程有：给水、污水、雨水、热力、燃气、电力、电讯、电视等。六、人防工程本工程人防系统包括通风系统、防火门结构机电安装组织机构工期计划与工期保证措施计划体系：(1)材料、设备送审、订货、进场计划专业主要材料设备名称送审时间预计审批时间到货时间备注电气管材．．桥架线槽．．电缆、电线．．配电箱、控制箱柜．．灯具、开关、插座．．给排水管材．．管路附件、阀部件．．保温材料．．卫生洁具及配件．．采暖管材．．散热器．．泵、泵组及控制设备．．水管路附件、阀部件．．保温材料．．弱电管材、线类．．设备、器具．．人防通风手、电动风机．．滤毒罐．．手动密闭阀．．风管、风口．．自动排气阀．．注：本计划将根据工程情况再进行具体调整同时解决好现场和仓库问题。(2)深化设计、综合图出图计划序号图纸名称送审时间预计审批时间开始施工时间备注地下室综合管线图地上部分管道开洞图设备层管线综合图其他部分管道综合图设备基础图设备定型后电缆排位图人防机房大样图电器具吊顶布置图注：综合图的绘制需提供设计的磁盘文件（）（）劳动力使用计划（）施工机具使用计划序号机具名称规格型号单位数量电动套丝机台手电钻￠￠台电锤￠￠台绝缘摇表台万用表台交直流电焊机台电缆压接钳台接地摇表台手动弯管器台砂轮切割机台台钻台电动打压泵台倒链台气焊机套液压钳把压力计块风速仪块温度计支（）加工计划序号专业加工件名称加工日期进场日期备注各专业支吊架根据现场需要各专业管段各专业出墙套管其它加工件（）调试计划序号专业开始日期完成日期备注采暖．．电气．．给排水．．消防．．人防通风．．联合调试．．（）验收计划序号专业系统验收时间验收单位备注常规机电验收．质检总站竣工验收电力．供电局给排水．市政管理处煤气．煤气公司消火栓．消防局工期重点、难点和解决方案．工期与设计的矛盾1)设计院所提供设计图纸的时间和深度上满足工程的实际需要。投标人进场后设计人员积极插入，配合设计院进行施工图设计。2)施工详图深化设计考虑到本工程的特点，组织施工设计人员进行施工详图及综合图等图纸的设计。、材料设备送审和采购、订货材料设备送审和采购、订货是保证施工如期和提前完成的重要条件采取以下措施：◆严格送审制度，设备和重要材料都要进行对业主、监理和设计的送审；得到书面的批准后方可进行采购◆及时和提前充分准备设备、材料资料，...
