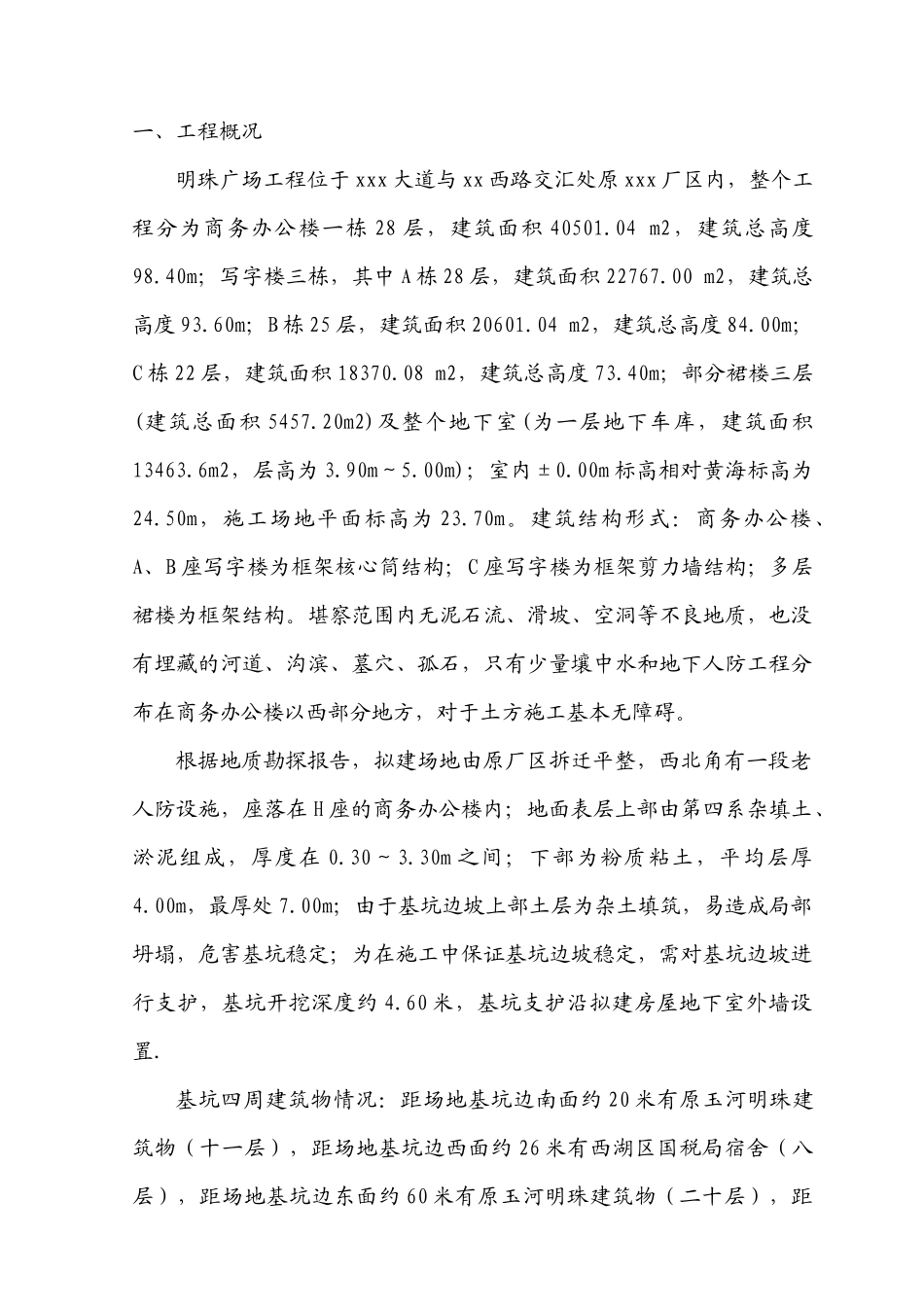

明珠广场工程墙体砌筑安全施工方案编制：复核：审批：日期：日期：日期：编制单位：一、工程概况明珠广场工程位于xxx大道与xx西路交汇处原xxx厂区内，整个工程分为商务办公楼一栋28层，建筑面积40501.04m2，建筑总高度98.40m；写字楼三栋，其中A栋28层，建筑面积22767.00m2，建筑总高度93.60m；B栋25层，建筑面积20601.04m2，建筑总高度84.00m；C栋22层，建筑面积18370.08m2，建筑总高度73.40m；部分裙楼三层(建筑总面积5457.20m2)及整个地下室(为一层地下车库，建筑面积13463.6m2，层高为3.90m～5.00m)；室内±0.00m标高相对黄海标高为24.50m，施工场地平面标高为23.70m。建筑结构形式：商务办公楼、A、B座写字楼为框架核心筒结构；C座写字楼为框架剪力墙结构；多层裙楼为框架结构。堪察范围内无泥石流、滑坡、空洞等不良地质，也没有埋藏的河道、沟滨、墓穴、孤石，只有少量壤中水和地下人防工程分布在商务办公楼以西部分地方，对于土方施工基本无障碍。根据地质勘探报告，拟建场地由原厂区拆迁平整，西北角有一段老人防设施，座落在H座的商务办公楼内；地面表层上部由第四系杂填土、淤泥组成，厚度在0.30～3.30m之间；下部为粉质粘土，平均层厚4.00m，最厚处7.00m；由于基坑边坡上部土层为杂土填筑，易造成局部坍塌，危害基坑稳定；为在施工中保证基坑边坡稳定，需对基坑边坡进行支护，基坑开挖深度约4.60米，基坑支护沿拟建房屋地下室外墙设置.基坑四周建筑物情况：距场地基坑边南面约20米有原玉河明珠建筑物（十一层），距场地基坑边西面约26米有西湖区国税局宿舍（八层），距场地基坑边东面约60米有原玉河明珠建筑物（二十层），距场地基坑边北面50米内无建筑物。场内施工围墙距基坑边大于5米。二、编制依据1、《明珠广场工程设计文件》（06-NC-07）2、《明珠广场工程施工组织设计》3、《建筑施工安全检查标准》JGJ59-994、《建筑基坑支护技术规程》JGJ120-995、《建筑施工手册（第四版）》6、同济大学建筑设计研究院南昌分院编制的《南昌市明珠广场工程基坑支护设计方案》三、材料准备1）Φ32钢管2）Φ22土钉3）Φ6.5＠300×300钢筋网4）Φ12钢筋做加强筋5）C20商品混凝土四、计算依据（设计计算）详见同济大学建筑设计研究院南昌分院编制的《南昌市明珠广场工程基坑支护设计方案》五、工艺流程5.1总体设计方案遵循安全可靠和经济合理的设计原则，结合场地周边环境的特点和施工要求，经分析研究，根据以往经验及工程类比基础上决定采用土钉墙，可有效保护基坑壁不因雨水侵蚀和上部道路受压而垮塌。根据现场基坑AB座写字楼东北边采用自然放坡，表面采用水泥浆喷浆，其他边坡采用土钉墙支护，详地下室土方开挖平面布置图。5.2支护设计1、土钉采用轻便式重击机进行强制进钉，土钉用Φ22钢筋或Φ32钢管，土钉倾角与土坡表面成75°角。2、土钉钢筋保护层沿钢筋每2～4米焊接保护支架，以确保土钉处于钉的中心位置。3、土钉注浆注浆材料，钢管内孔采用M15水泥砂浆注浆，水灰比w/c=0.5，砂浆配合比1：1.5，酌情加入占水泥用量5～10%膨胀剂。采用注浆管注浆时注浆管插至孔底250毫米处进行注浆，边注边退。水泥浆应搅拌均匀，随用随拌，并在初凝前用完。4、坡面挂网1)、网片采用Φ6.5钢筋，网片外侧设置水平及斜向十字交叉Φ12加强钢筋，竖向采用Φ12钢筋做加强筋；Φ6.5钢筋间距300mm×300mm，Φ12和Φ12钢筋沿土钉布设，详见附图。2)、Φ6.5钢筋网片采用电焊焊接或绑扎搭接，电焊焊接搭接长度为10d，Φ12钢筋与土钉采用电焊焊接，Φ12钢筋与Φ6.5钢筋网片采用电焊焊接。3)、相互工作面之间的钢筋网片采用搭接，长度大于300mm。4)、钢筋网片应在喷射一层混凝土后铺设，钢筋保护层厚度为20mm。5.3施工方法1、削坡：根据现场土质情况，分为松土和原土；在松土层施工支护时，尽量放缓边坡，约为70°；原土层施工时，按80°左右放坡；当地质情况为上部土松软，下部土较硬时，则采取上下分别放坡，中间用台阶分割。放坡时，采用人工削坡的方法进行，土方由上往下对土坡进行修整，土方集中堆放，统一搬运；要求坡面基本平顺，坡度一致；遇土坡不稳处，加大修坡角度，倘诺出现上部土质较为松...
