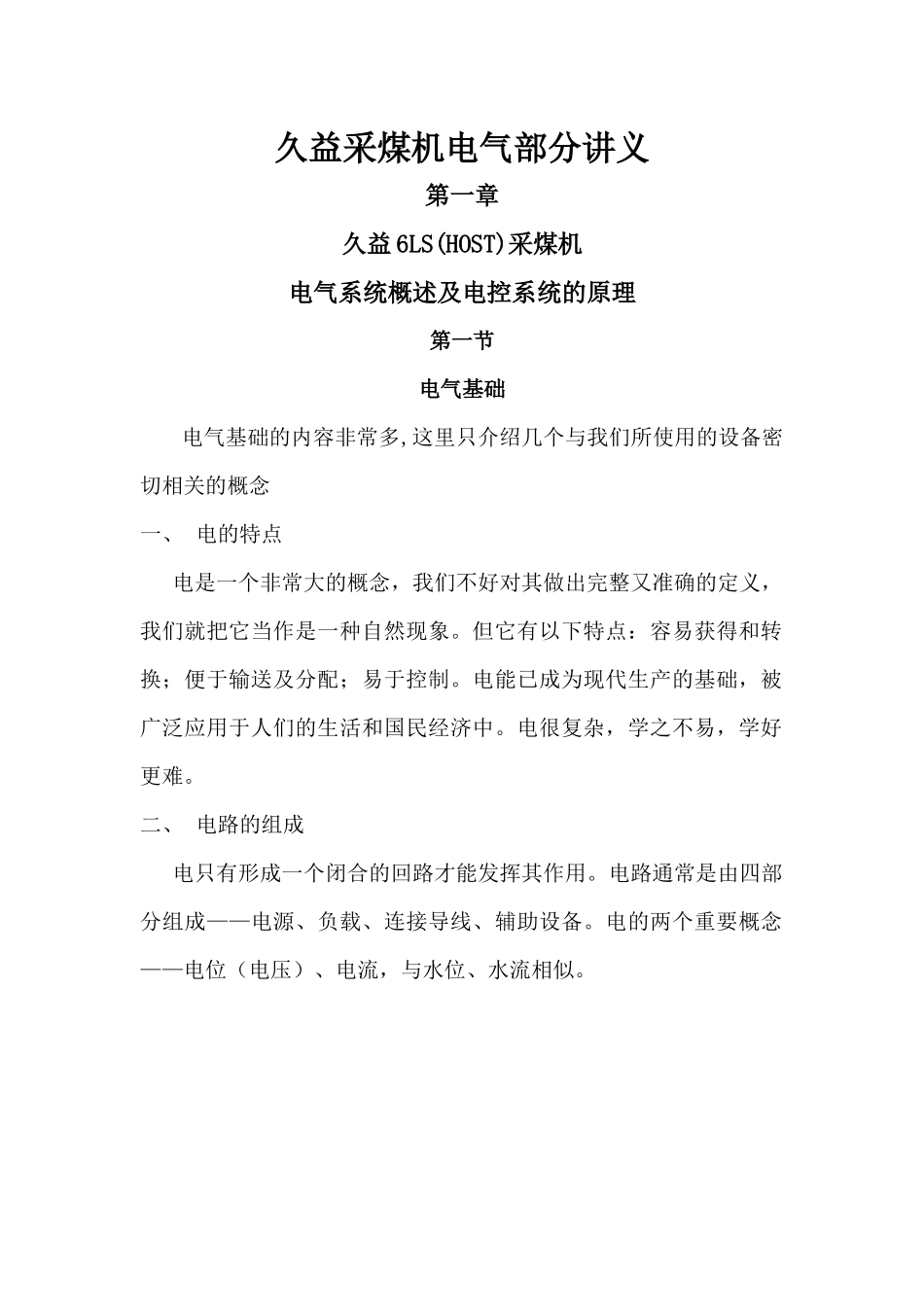

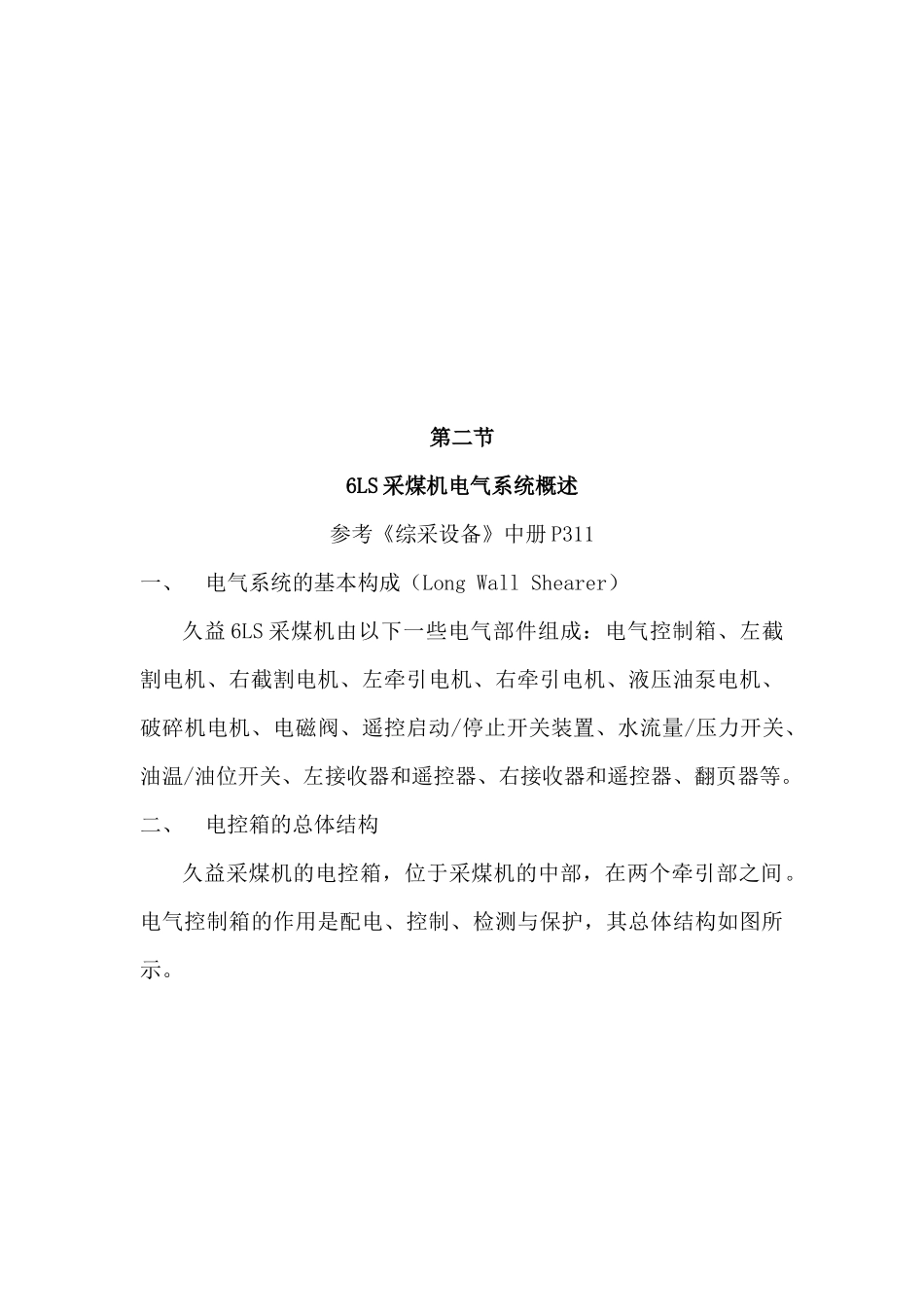

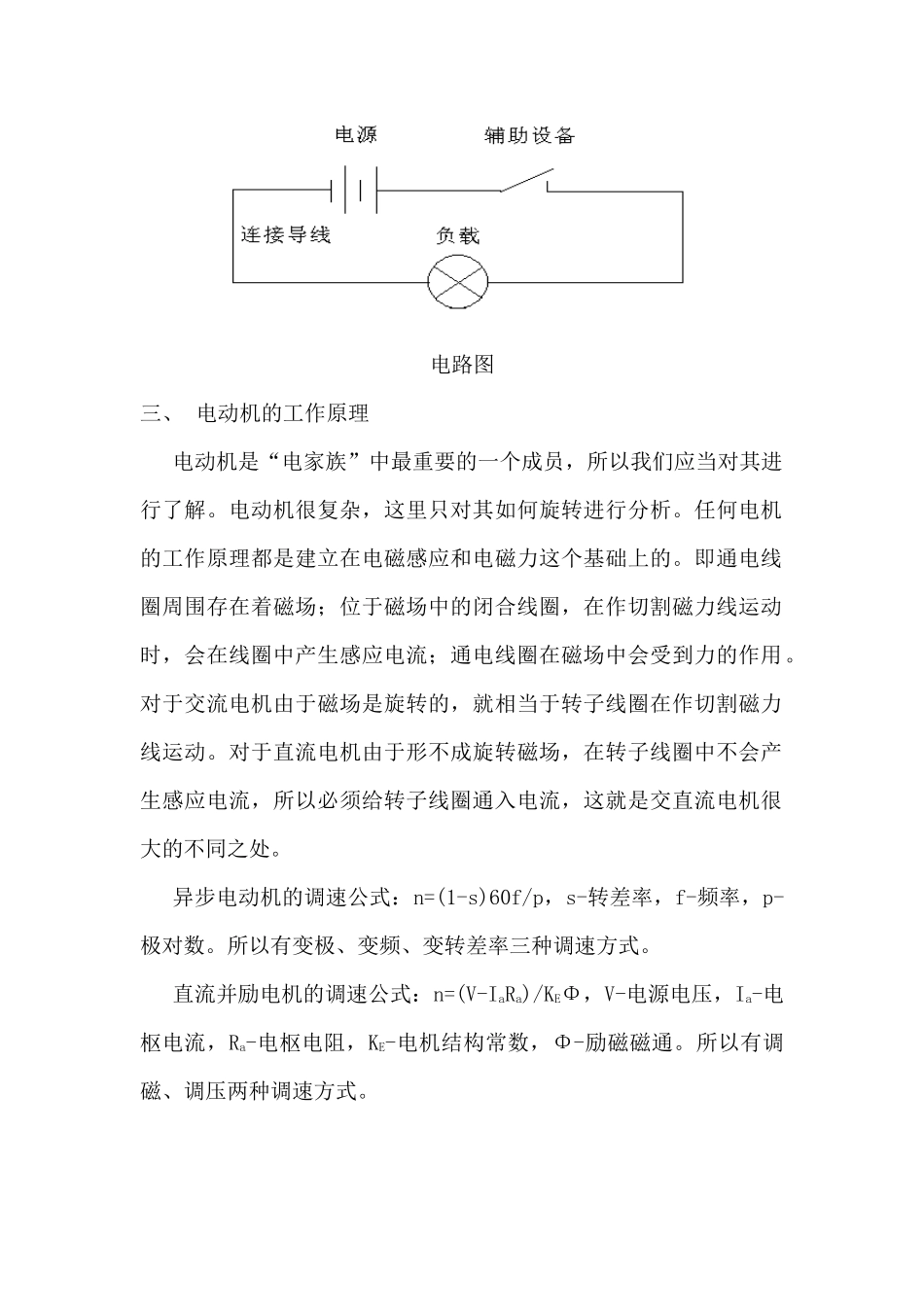

久益采煤机电气部分讲义第一章久益6LS(HOST)采煤机电气系统概述及电控系统的原理第一节电气基础电气基础的内容非常多,这里只介绍几个与我们所使用的设备密切相关的概念一、电的特点电是一个非常大的概念，我们不好对其做出完整又准确的定义，我们就把它当作是一种自然现象。但它有以下特点：容易获得和转换；便于输送及分配；易于控制。电能已成为现代生产的基础，被广泛应用于人们的生活和国民经济中。电很复杂，学之不易，学好更难。二、电路的组成电只有形成一个闭合的回路才能发挥其作用。电路通常是由四部分组成——电源、负载、连接导线、辅助设备。电的两个重要概念——电位（电压）、电流，与水位、水流相似。电路图三、电动机的工作原理电动机是“电家族”中最重要的一个成员，所以我们应当对其进行了解。电动机很复杂，这里只对其如何旋转进行分析。任何电机的工作原理都是建立在电磁感应和电磁力这个基础上的。即通电线圈周围存在着磁场；位于磁场中的闭合线圈，在作切割磁力线运动时，会在线圈中产生感应电流；通电线圈在磁场中会受到力的作用。对于交流电机由于磁场是旋转的，就相当于转子线圈在作切割磁力线运动。对于直流电机由于形不成旋转磁场，在转子线圈中不会产生感应电流，所以必须给转子线圈通入电流，这就是交直流电机很大的不同之处。异步电动机的调速公式：n=(1-s)60f/p，s-转差率，f-频率，p-极对数。所以有变极、变频、变转差率三种调速方式。直流并励电机的调速公式：n=(V-IaRa)/KEΦ，V-电源电压，Ia-电枢电流，Ra-电枢电阻，KE-电机结构常数，Φ-励磁磁通。所以有调磁、调压两种调速方式。第二节6LS采煤机电气系统概述参考《综采设备》中册P311一、电气系统的基本构成（LongWallShearer）久益6LS采煤机由以下一些电气部件组成：电气控制箱、左截割电机、右截割电机、左牵引电机、右牵引电机、液压油泵电机、破碎机电机、电磁阀、遥控启动/停止开关装置、水流量/压力开关、油温/油位开关、左接收器和遥控器、右接收器和遥控器、翻页器等。二、电控箱的总体结构久益采煤机的电控箱，位于采煤机的中部，在两个牵引部之间。电气控制箱的作用是配电、控制、检测与保护，其总体结构如图所示。三、电控箱内部元件的布置(结合采煤机图片)电控箱共有10块较大的电路板，分别是HOST板，漏电继电器板，RTD板，2CB断路器板,4个接触器板,光电耦合器板,接线端子排板。表2表3表4表5表6表7表8表9HOST板（见图7）：此板上主要安有1个HOST，1个DD显示单元，电源指示灯，计数器等件。图7漏电继电器板（见图8）：此板上主要有GFR继电器，3EL3和4EL3，电阻，漏电继电器，小整流器等件。图8RTD板（见图9）：此板上主要有RTD，各时间继电器，油温油位保护装置，部分电阻等。图92CB断路器板（见图10）：此板较小主要有1个断路器和一个电抗器。图104个接触器板（见图11）：4个接触器板基本相同，就一个接触器。图11光电耦合器板（见图12）：此板上主要有3个光电耦合器，1个数据耦合器，2个本安电源，小熔断器等件。图12接线端子排板（见图13）：主要有4个接线端子排（TB3-TB6），小整流器，5A和15A保险等件。第三节6LS采煤机电控系统原理一、如何看图(LWS457手册)久益采煤机的画图方法与国内是一样的，即上面或左面是主回路，用粗实线表示；下面或右面是控制回路，用细实线表示。最大的优点是元件在电控箱内的位置与线路图上的位置是一致的。线路图上有每一根线的来去路径。仔细观察会发现图纸上有许多解释说明。看图最好用倒推法。二、先导回路分析从图纸上看先导回路较复杂，其实如下图所示。先导电路又叫遥控起动电路，它是工作面负荷控制中心漏电检测电路的一部分，先导电路只有一部分在煤机中。使用时，必须把采煤机与顺槽负荷控制中心连接起来，此负荷中心必须有漏电监视和高压试验能力。先导电路通过高压隔离开关连接。当高压隔离开关转到“开”位置时，负荷控制中心内额定值为13V的先导电压经过拉线开关的停止采煤机接点到遥控停止/起动单元的采煤机起动按钮。当按下起动按钮时，先导电路的电流流过1.5S延时断开打接点和二极管到地。二极管将交流先导电流整流，负荷控...
