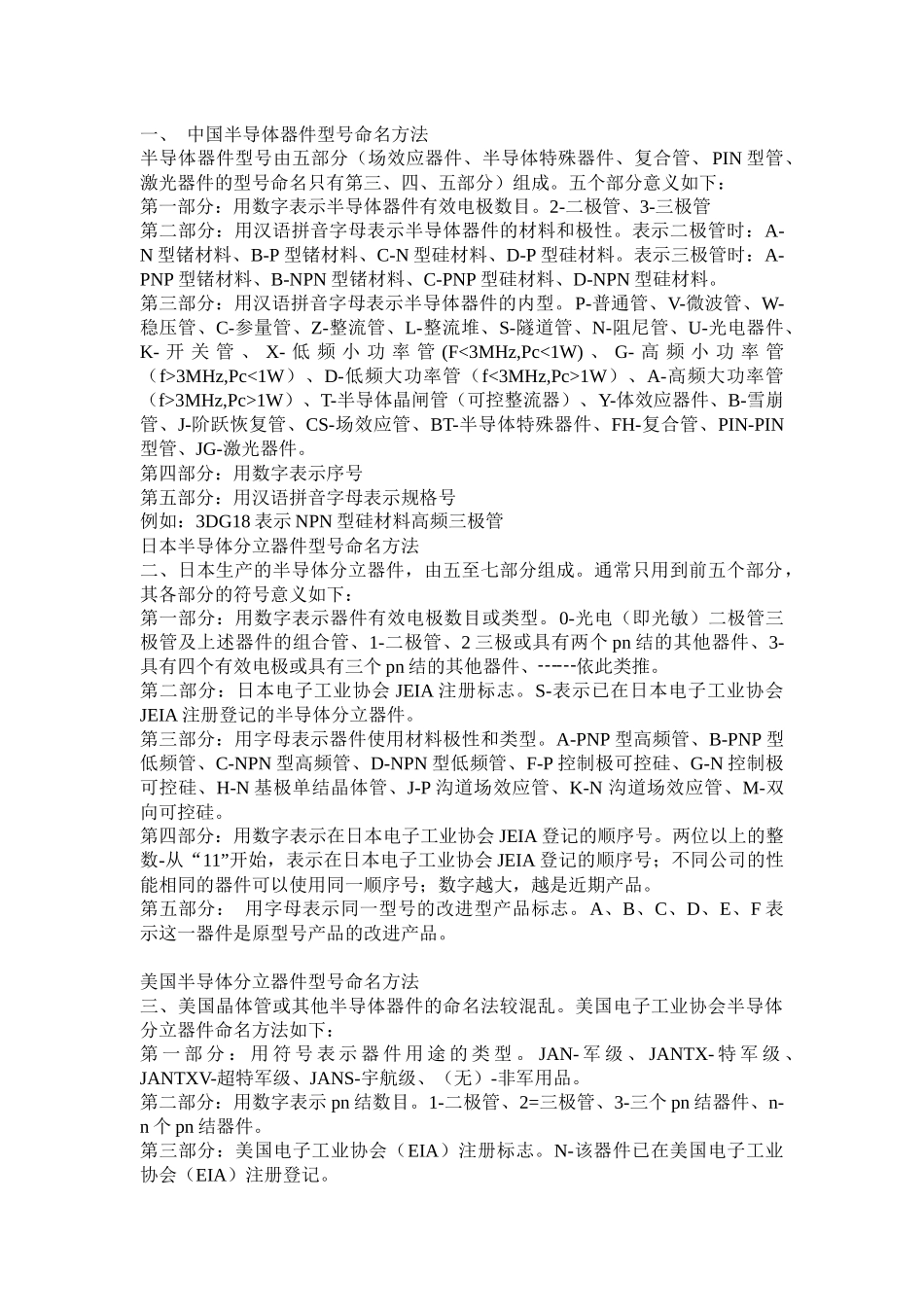

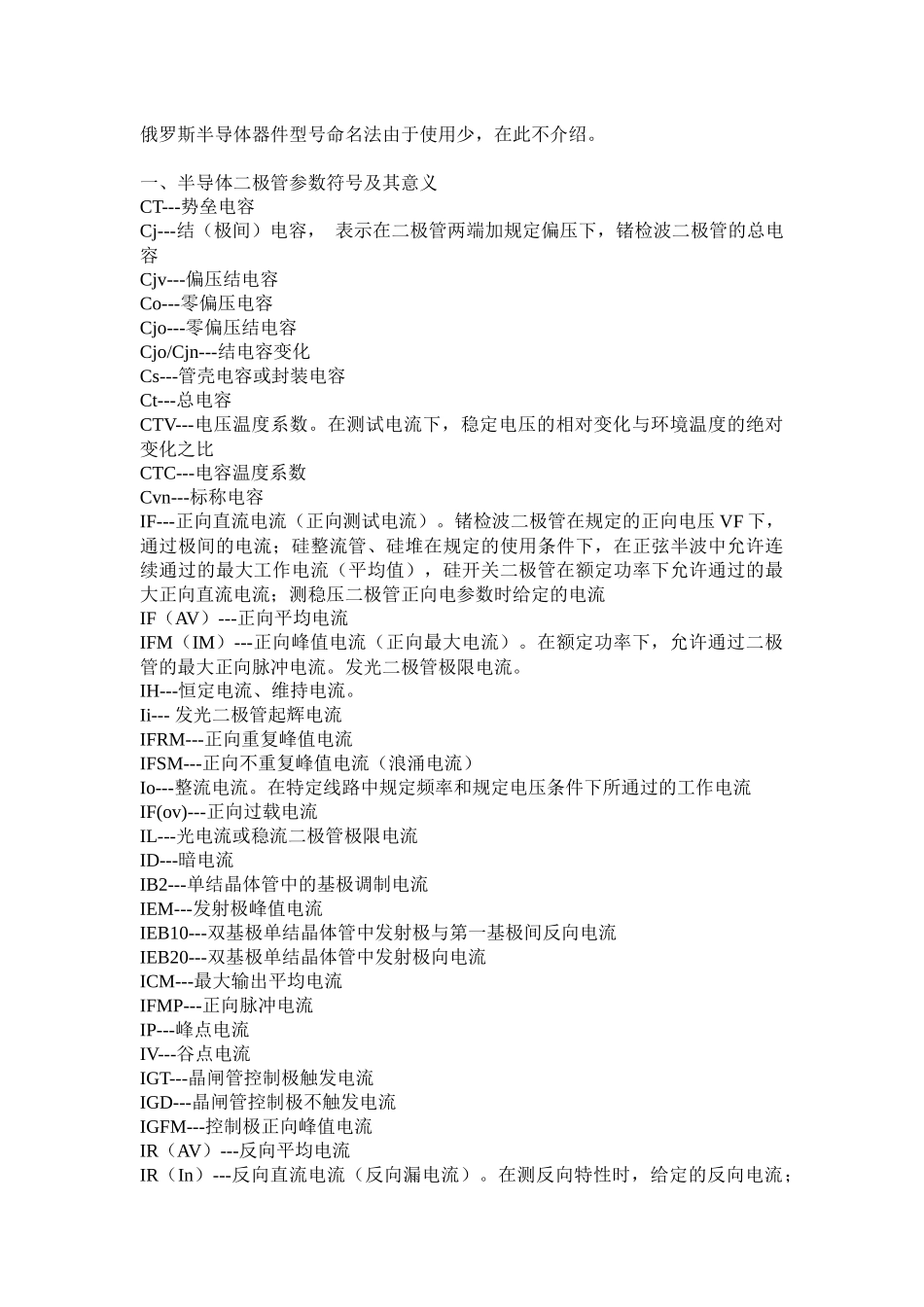

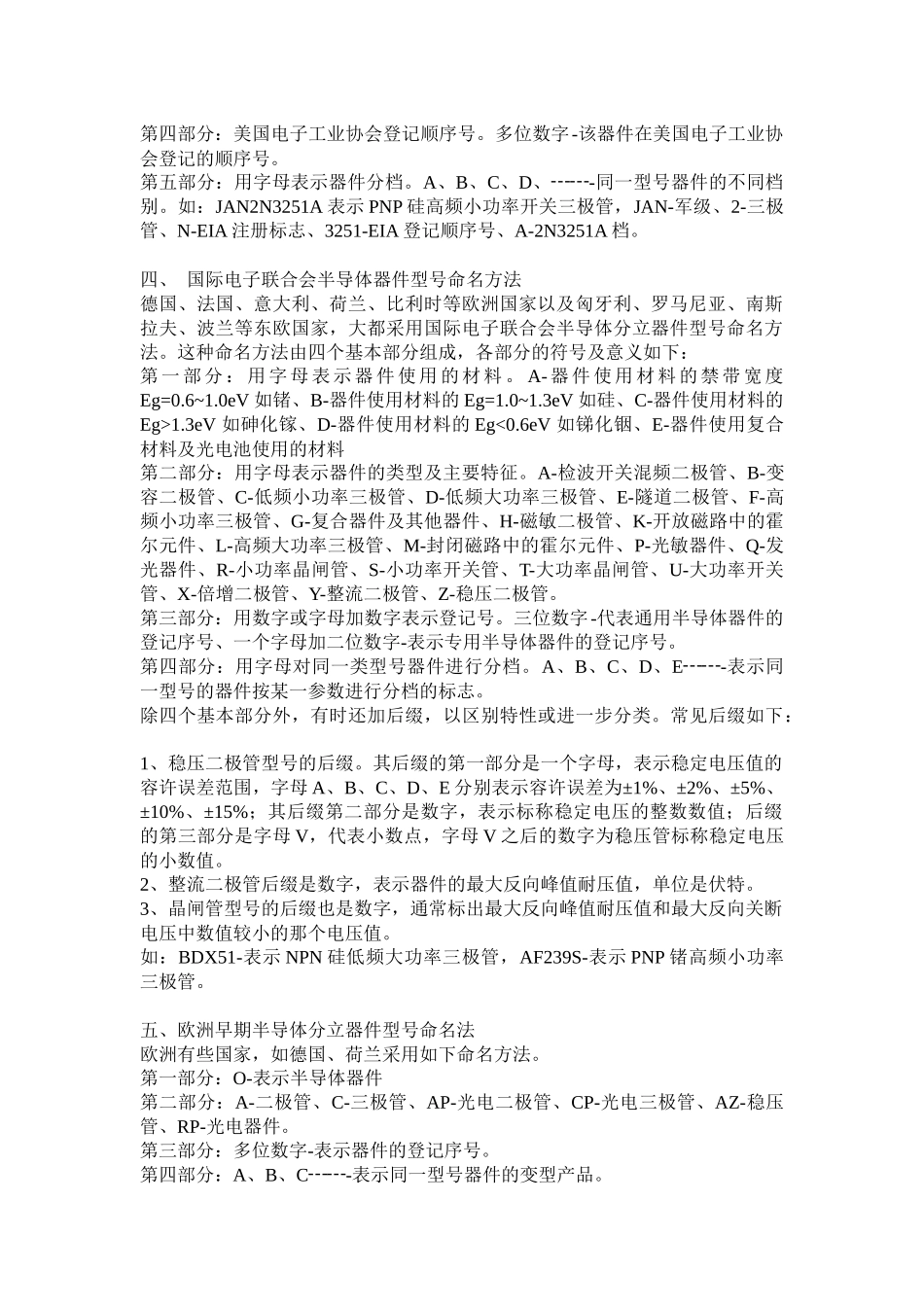

一、中国半导体器件型号命名方法半导体器件型号由五部分（场效应器件、半导体特殊器件、复合管、PIN型管、激光器件的型号命名只有第三、四、五部分）组成。五个部分意义如下：第一部分：用数字表示半导体器件有效电极数目。2-二极管、3-三极管第二部分：用汉语拼音字母表示半导体器件的材料和极性。表示二极管时：A-N型锗材料、B-P型锗材料、C-N型硅材料、D-P型硅材料。表示三极管时：A-PNP型锗材料、B-NPN型锗材料、C-PNP型硅材料、D-NPN型硅材料。第三部分：用汉语拼音字母表示半导体器件的内型。P-普通管、V-微波管、W-稳压管、C-参量管、Z-整流管、L-整流堆、S-隧道管、N-阻尼管、U-光电器件、K-开关管、X-低频小功率管(F<3MHz,Pc<1W)、G-高频小功率管（f>3MHz,Pc<1W）、D-低频大功率管（f<3MHz,Pc>1W）、A-高频大功率管（f>3MHz,Pc>1W）、T-半导体晶闸管（可控整流器）、Y-体效应器件、B-雪崩管、J-阶跃恢复管、CS-场效应管、BT-半导体特殊器件、FH-复合管、PIN-PIN型管、JG-激光器件。第四部分：用数字表示序号第五部分：用汉语拼音字母表示规格号例如：3DG18表示NPN型硅材料高频三极管日本半导体分立器件型号命名方法二、日本生产的半导体分立器件，由五至七部分组成。通常只用到前五个部分，其各部分的符号意义如下：第一部分：用数字表示器件有效电极数目或类型。0-光电（即光敏）二极管三极管及上述器件的组合管、1-二极管、2三极或具有两个pn结的其他器件、3-具有四个有效电极或具有三个pn结的其他器件、┄┄依此类推。第二部分：日本电子工业协会JEIA注册标志。S-表示已在日本电子工业协会JEIA注册登记的半导体分立器件。第三部分：用字母表示器件使用材料极性和类型。A-PNP型高频管、B-PNP型低频管、C-NPN型高频管、D-NPN型低频管、F-P控制极可控硅、G-N控制极可控硅、H-N基极单结晶体管、J-P沟道场效应管、K-N沟道场效应管、M-双向可控硅。第四部分：用数字表示在日本电子工业协会JEIA登记的顺序号。两位以上的整数-从“11”开始，表示在日本电子工业协会JEIA登记的顺序号；不同公司的性能相同的器件可以使用同一顺序号；数字越大，越是近期产品。第五部分：用字母表示同一型号的改进型产品标志。A、B、C、D、E、F表示这一器件是原型号产品的改进产品。美国半导体分立器件型号命名方法三、美国晶体管或其他半导体器件的命名法较混乱。美国电子工业协会半导体分立器件命名方法如下：第一部分：用符号表示器件用途的类型。JAN-军级、JANTX-特军级、JANTXV-超特军级、JANS-宇航级、（无）-非军用品。第二部分：用数字表示pn结数目。1-二极管、2=三极管、3-三个pn结器件、n-n个pn结器件。第三部分：美国电子工业协会（EIA）注册标志。N-该器件已在美国电子工业协会（EIA）注册登记。第四部分：美国电子工业协会登记顺序号。多位数字-该器件在美国电子工业协会登记的顺序号。第五部分：用字母表示器件分档。A、B、C、D、┄┄-同一型号器件的不同档别。如：JAN2N3251A表示PNP硅高频小功率开关三极管，JAN-军级、2-三极管、N-EIA注册标志、3251-EIA登记顺序号、A-2N3251A档。四、国际电子联合会半导体器件型号命名方法德国、法国、意大利、荷兰、比利时等欧洲国家以及匈牙利、罗马尼亚、南斯拉夫、波兰等东欧国家，大都采用国际电子联合会半导体分立器件型号命名方法。这种命名方法由四个基本部分组成，各部分的符号及意义如下：第一部分：用字母表示器件使用的材料。A-器件使用材料的禁带宽度Eg=0.6~1.0eV如锗、B-器件使用材料的Eg=1.0~1.3eV如硅、C-器件使用材料的Eg>1.3eV如砷化镓、D-器件使用材料的Eg<0.6eV如锑化铟、E-器件使用复合材料及光电池使用的材料第二部分：用字母表示器件的类型及主要特征。A-检波开关混频二极管、B-变容二极管、C-低频小功率三极管、D-低频大功率三极管、E-隧道二极管、F-高频小功率三极管、G-复合器件及其他器件、H-磁敏二极管、K-开放磁路中的霍尔元件、L-高频大功率三极管、M-封闭磁路中的霍尔元件、P-光敏器件、Q-发光器件、R-小功率晶闸管、S-小功率开关管、T-大功率晶闸管、U-大功率开关管、X-倍增二极管、Y-整流二极管、Z-稳压二极管...
