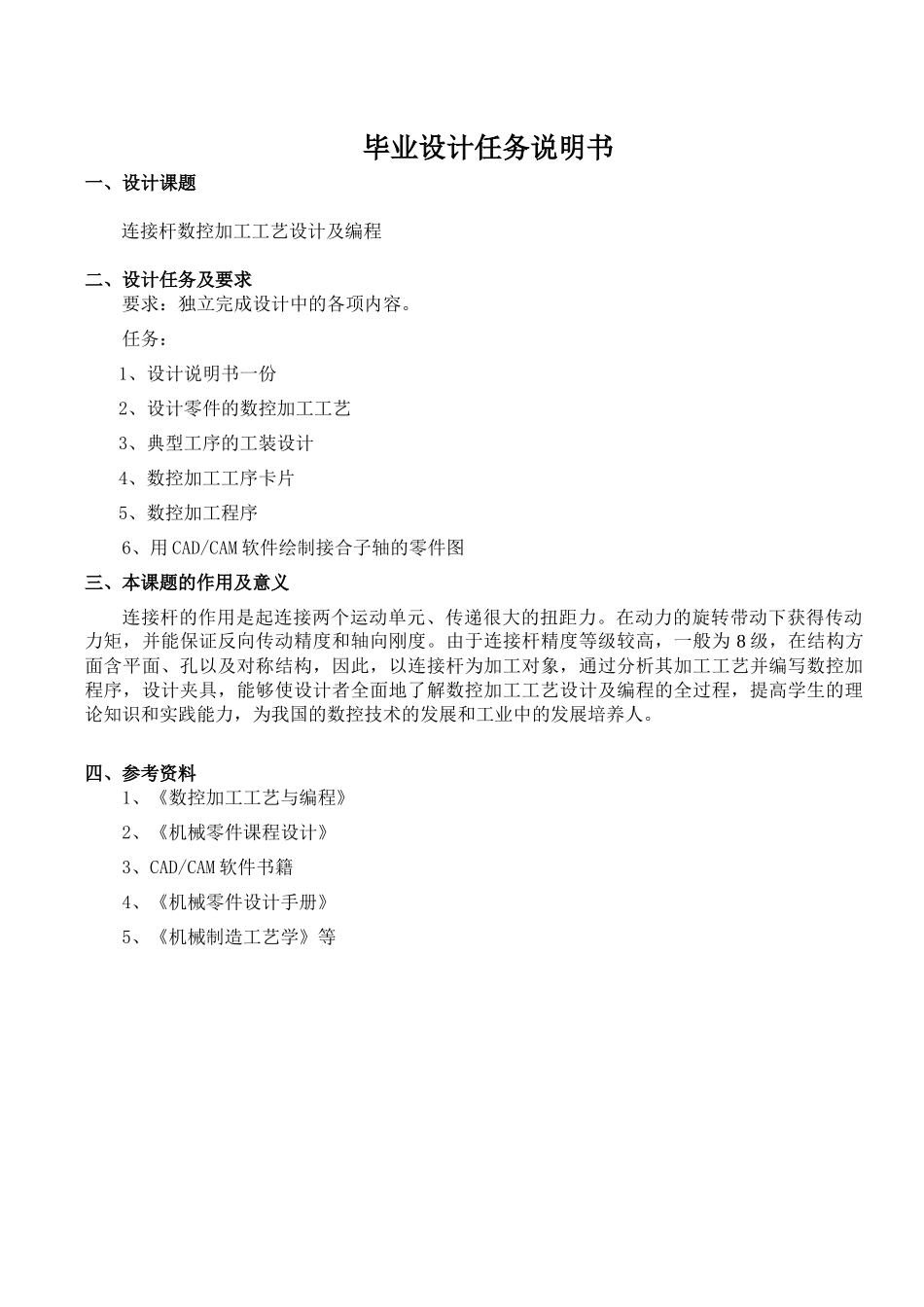

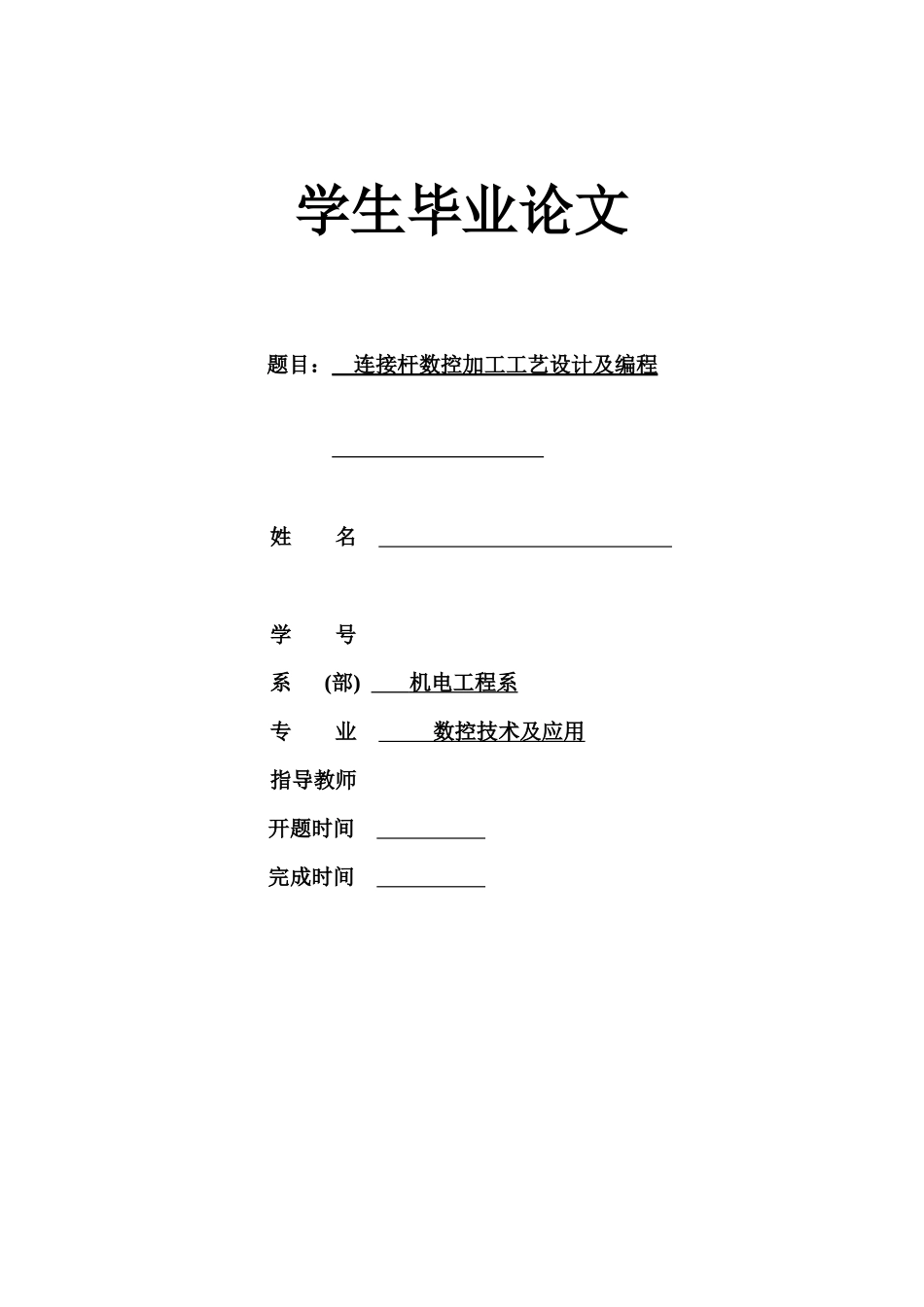

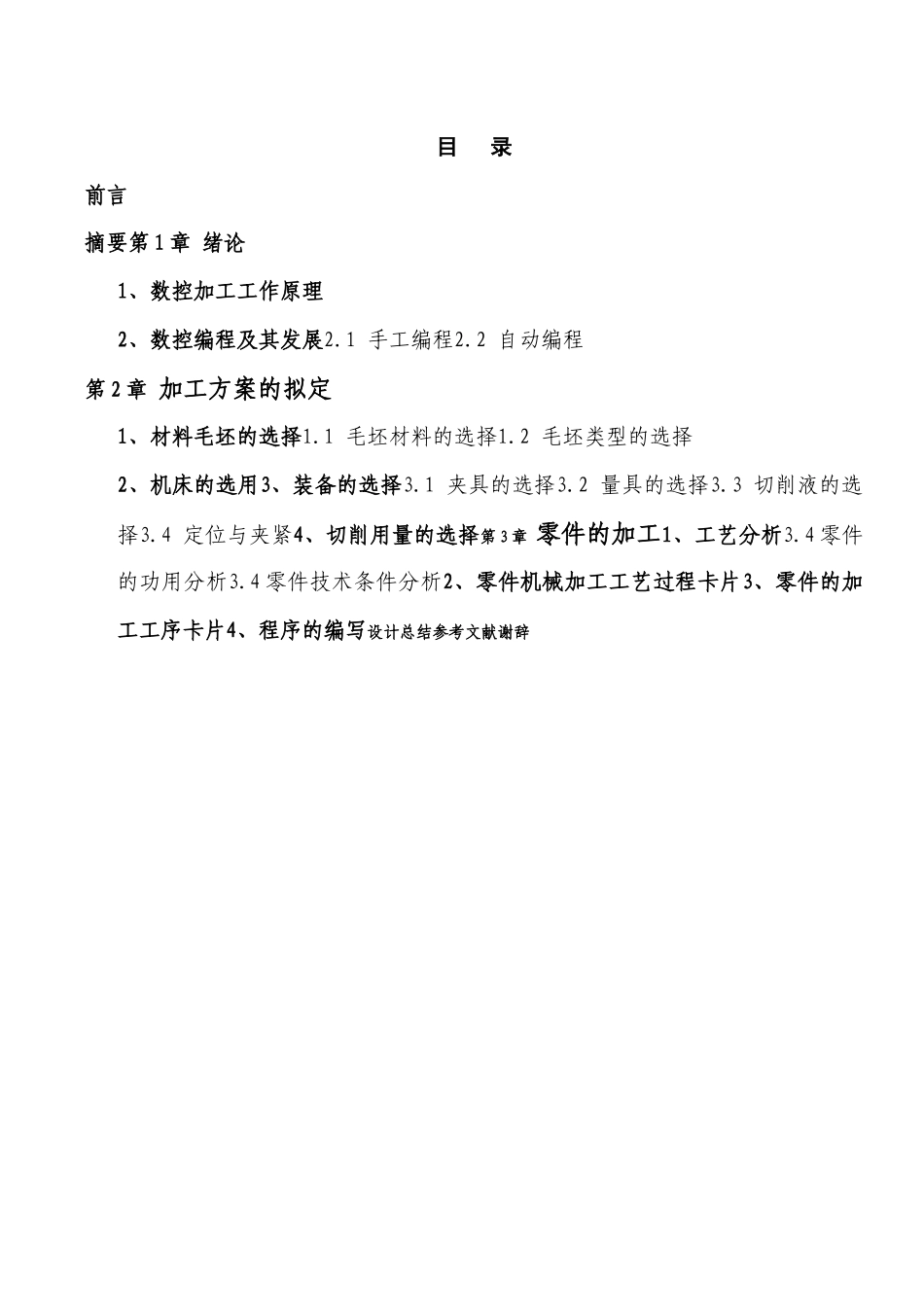

学生毕业论文题目：连接杆数控加工工艺设计及编程姓名学号系(部)机电工程系专业数控技术及应用指导教师开题时间完成时间毕业设计任务说明书一、设计课题连接杆数控加工工艺设计及编程二、设计任务及要求要求：独立完成设计中的各项内容。任务：1、设计说明书一份2、设计零件的数控加工工艺3、典型工序的工装设计4、数控加工工序卡片5、数控加工程序6、用CAD/CAM软件绘制接合子轴的零件图三、本课题的作用及意义连接杆的作用是起连接两个运动单元、传递很大的扭距力。在动力的旋转带动下获得传动力矩，并能保证反向传动精度和轴向刚度。由于连接杆精度等级较高，一般为8级，在结构方面含平面、孔以及对称结构，因此，以连接杆为加工对象，通过分析其加工工艺并编写数控加程序，设计夹具，能够使设计者全面地了解数控加工工艺设计及编程的全过程，提高学生的理论知识和实践能力，为我国的数控技术的发展和工业中的发展培养人。四、参考资料1、《数控加工工艺与编程》2、《机械零件课程设计》3、CAD/CAM软件书籍4、《机械零件设计手册》5、《机械制造工艺学》等目录前言摘要第1章绪论1、数控加工工作原理2、数控编程及其发展2.1手工编程2.2自动编程第2章加工方案的拟定1、材料毛坯的选择1.1毛坯材料的选择1.2毛坯类型的选择2、机床的选用3、装备的选择3.1夹具的选择3.2量具的选择3.3切削液的选择3.4定位与夹紧4、切削用量的选择第3章零件的加工1、工艺分析3.4零件的功用分析3.4零件技术条件分析2、零件机械加工工艺过程卡片3、零件的加工工序卡片4、程序的编写设计总结参考文献谢辞连接杆加工工艺设计及编程摘要：连接杆加工技术的演变是一个持续不断的过程，成功的解决方案取决于对许多要素细致且广泛的分析，例如零件的工艺分析、加工工艺过程、设备要求、毛坯的选择、精度的要求等等，没有一个单一的标准方案可以满足所有应用要求，所有方案都是根据不同的应用领域量身定制的。连接杆需要经过几个不同的工序才能完成，锻件毛坯或铸件毛坯对加工工艺也有不同的要求。制造商对工艺的满意度取决于他对连接杆单位生产成本、产量和投资成本的评估。连接杆本身是机床－夹具－零件－刀具所构成的工艺系统中最薄弱的环节，零件的不稳定性总是会影响到最小工序时间和加工质量的一致性。这对开发和设计刀具、刀片以及相应的应用技术带来了很高的要求。它意味着优化切削刃的分布以实现切削力平衡、优化提高针对不同类型表面的切削参数，从而使切削平顺而无振动等等。关键词：零件的工艺分析；机加工工艺路线确定；连接杆的加工工艺过程第1章绪论数控机床是按照事先编制好是数控程序自动地对工件进行加工的高效自动化设备。数控程序除了能保证加工出符合图样要求的合格零件外，还应该充分地发挥、利用数控机床的各种功能，使数控机床能安全、可靠、高效地工作。1、数控加工的工作原理数控加工就是将加工数据和工艺参数输入到机床，机床的控制系统对输入信息进行运算与控制，并不断地向直接指挥机床运动的电动机功能部件—机床的伺服机构发送脉冲信号，伺服机构对脉冲信号进行转换和放大处理，然后又传动机构驱动数控机床，从而加工零件。所以数控加工的关键是加工数据和工艺参数的获取，即数控编程。2、数控编程及其发展数控机床和普通机床不同，整个加工过程中不需要人的操作，而由程序来进行控制。在数控机床上加工零件时，首先要分析零件图样的要求、确定合理的加工路线及工艺参数、计算刀具中心运动轨迹及其位置数据；然后把全部工艺过程以及其他辅助功能（主轴的正转与反转、切削液的开与关、变速、换刀等）按运动顺序，用规定的指令代码及程序格式编制成数控加工程序，经过调试后记录在控制介质（或称程序载体）上；最后输入到数控机床的数控装置中，以此控制数控机床完成工件的全部加工过程。因此，把从分析零件图样开始到获得正确的程序载体为止的全过程称为零件加工程序的编制。2.1手工编程手工编程是指程序编制的整个步骤几乎全部是由人工来完成的。对于几何形状不太复杂的零件，所需要的加工程序不长，计算也比较简单，出差机会较少，这时用手工编程既及时又经济，因而手工编程仍被...
