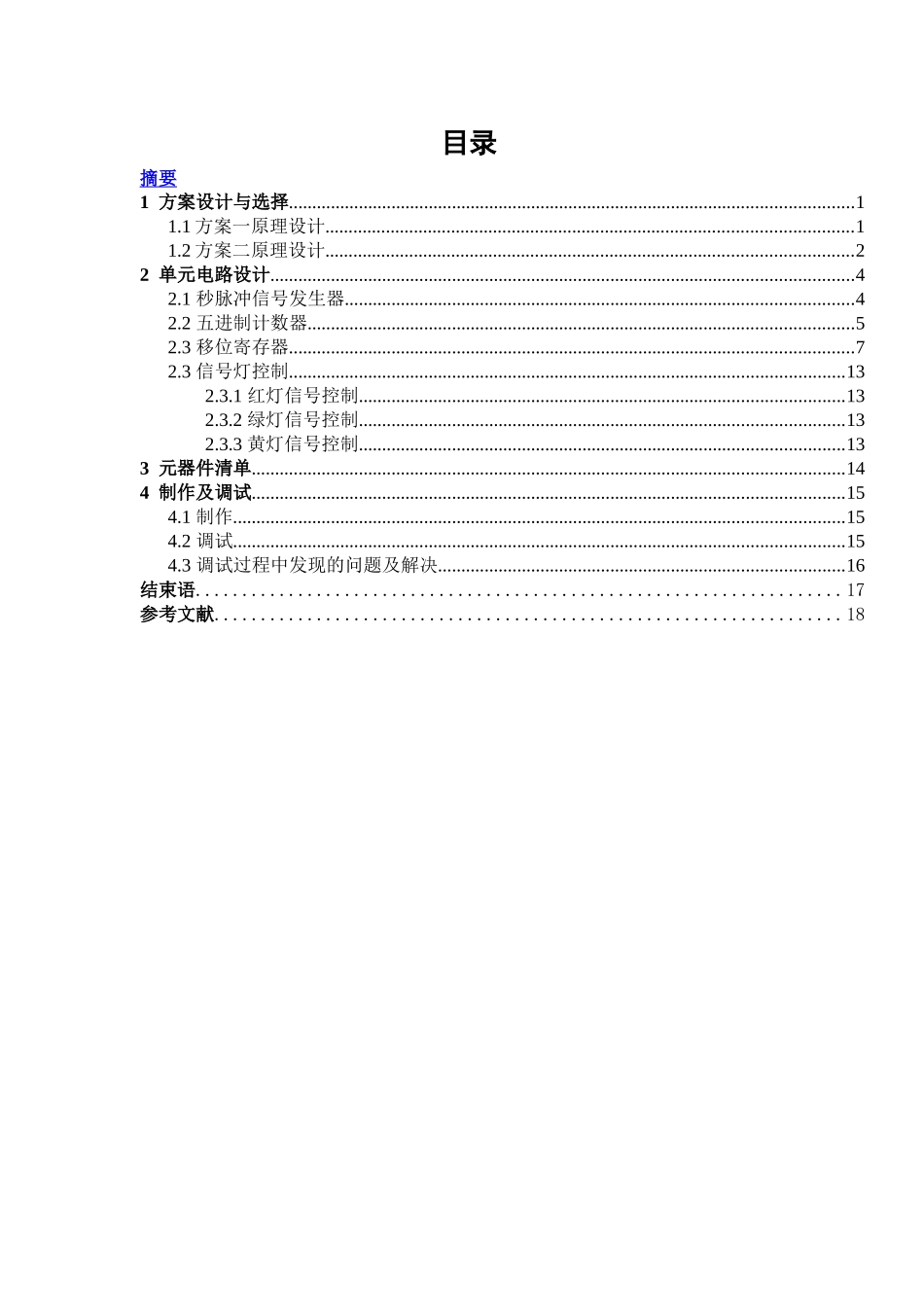

目录摘要1方案设计与选择.........................................................................................................................11.1方案一原理设计.................................................................................................................11.2方案二原理设计.................................................................................................................22单元电路设计.............................................................................................................................42.1秒脉冲信号发生器.............................................................................................................42.2五进制计数器.....................................................................................................................52.3移位寄存器.........................................................................................................................72.3信号灯控制.......................................................................................................................132.3.1红灯信号控制........................................................................................................132.3.2绿灯信号控制........................................................................................................132.3.3黄灯信号控制........................................................................................................133元器件清单...............................................................................................................................144制作及调试...............................................................................................................................154.1制作...................................................................................................................................154.2调试...................................................................................................................................154.3调试过程中发现的问题及解决.......................................................................................16结束语.....................................................................17参考文献...................................................................18555定时器计数器实现五进制移位寄存器甲车道信号灯乙车道信号灯交通灯控制电路设计与制作1方案设计与选择要求设计一个十字路口的交通灯控制电路，要求甲车道和乙车道两条交叉道路上的车辆交替运行，每次通行时间都设为25秒，黄灯先亮5秒，才能变换运行车道，黄灯亮时，要求每秒钟闪亮一次。根据要求要用到1Hz时钟脉冲源，可用555定时器来实现，还要用到计数器，逻辑门等器件来实现。1.1方案一原理设计交通灯控制原理图1如下图1-1所示：图1-1交通灯控制原理图1首先用NE555定时器产生1Hz脉冲作为时钟脉冲信号源，用74LS161构成五进制计数器，每五秒自动清零，同时给74LS164移位寄存器一个脉冲信号，使寄存器移位，然后通过74LS164移位寄存器分别实现5秒，20秒，25秒的循环控制，分别使对应的黄灯，绿灯，红灯亮。最后用黄灯信号和秒冲信号源进行与逻辑运算，使得黄灯能够每秒闪烁一次。秒脉冲发生器控制器译码器信号灯0.2Hz1Hz交通灯控制电路图1如下图1-2所示：图1-2交通灯控制电路图11.2方案二原理设计交通灯控制原理图2如下图1-3所示：图1-3交通灯控制原理图2用两片NE555定时器分别产生0.2Hz和1Hz的脉冲信号，0.2Hz的信号给74LS161计数器，实现5秒触发一次，74LS161构成十进制循环计数，然后接7442四线-十线译码器对计数器的信号进...
