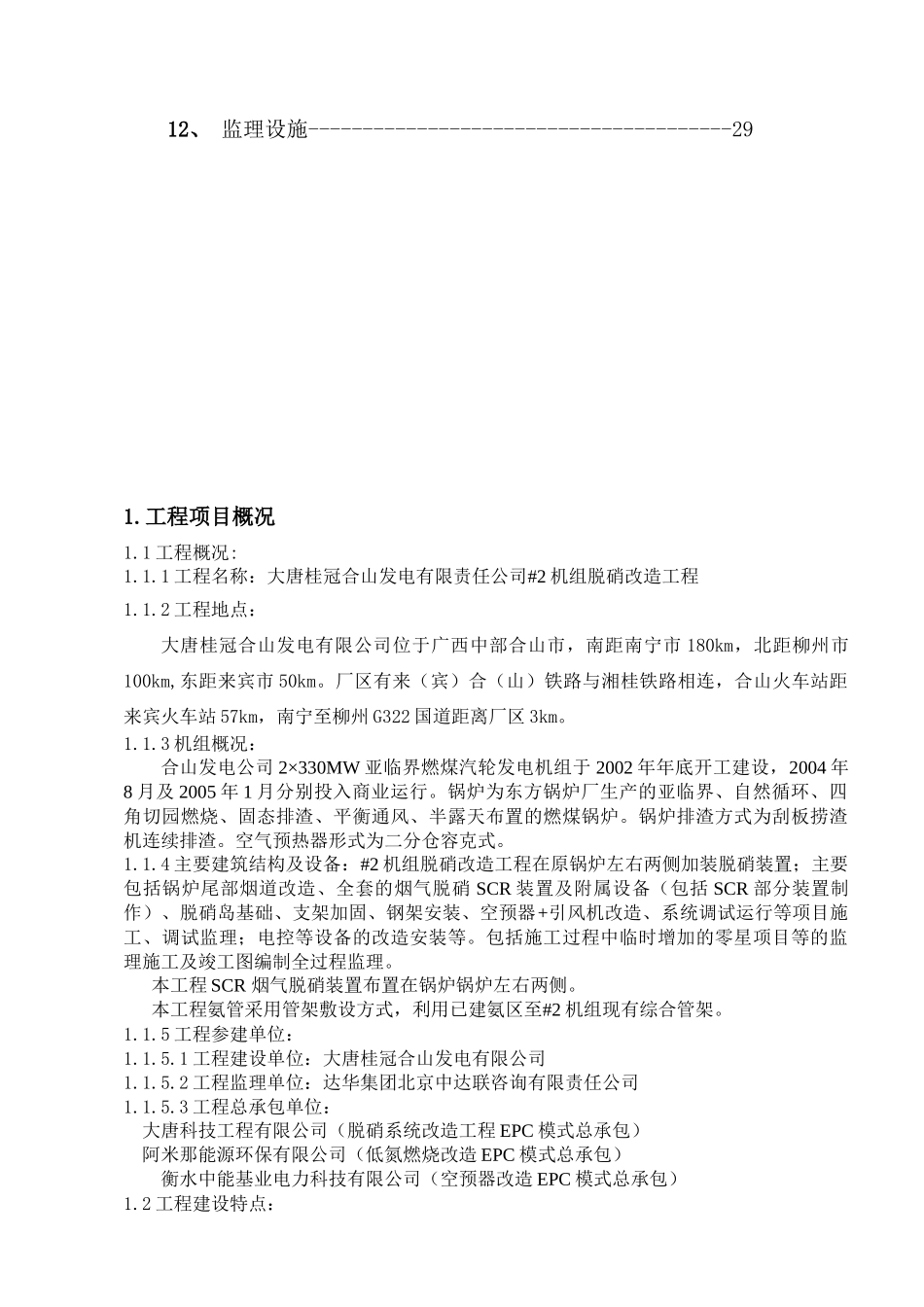

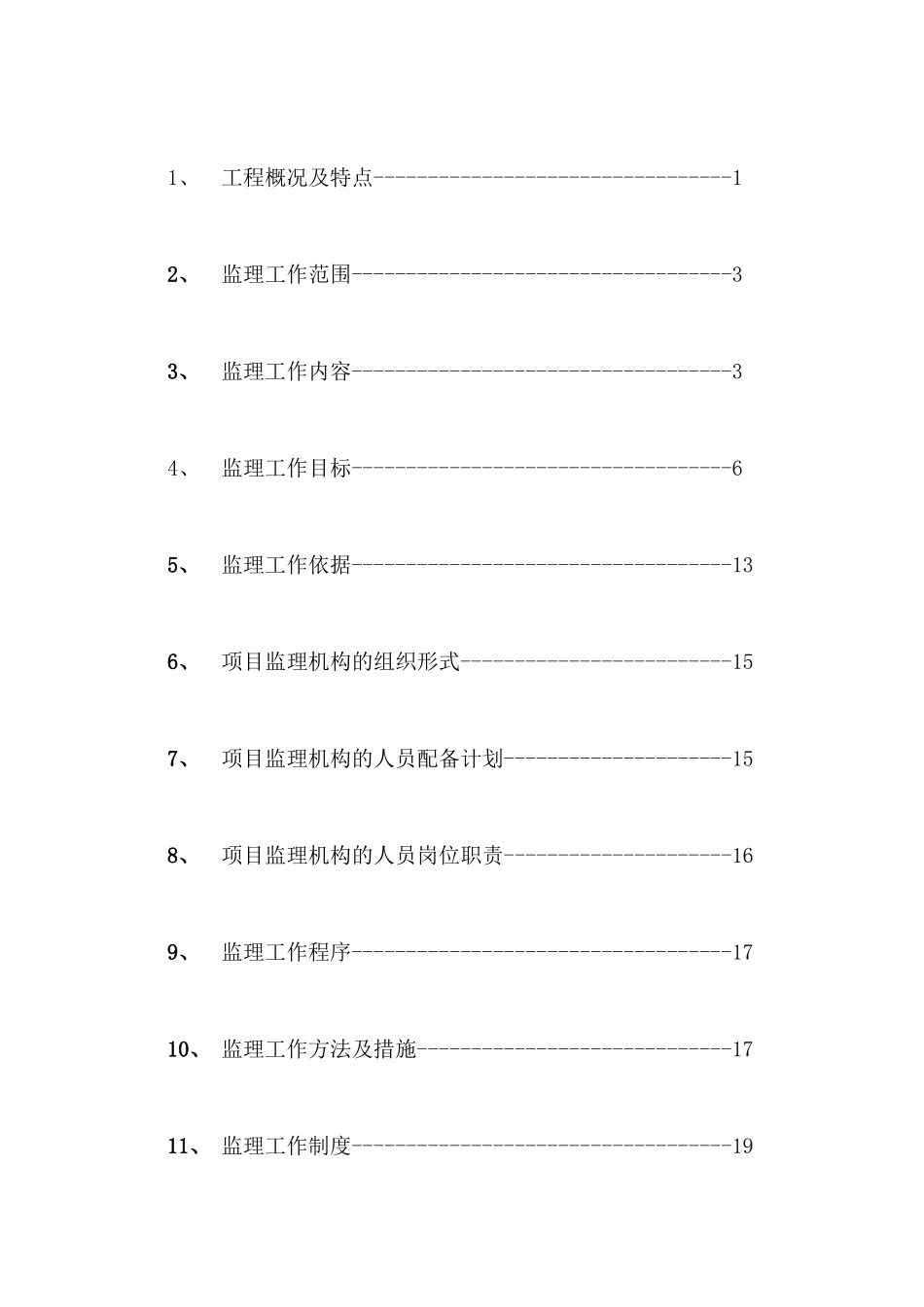

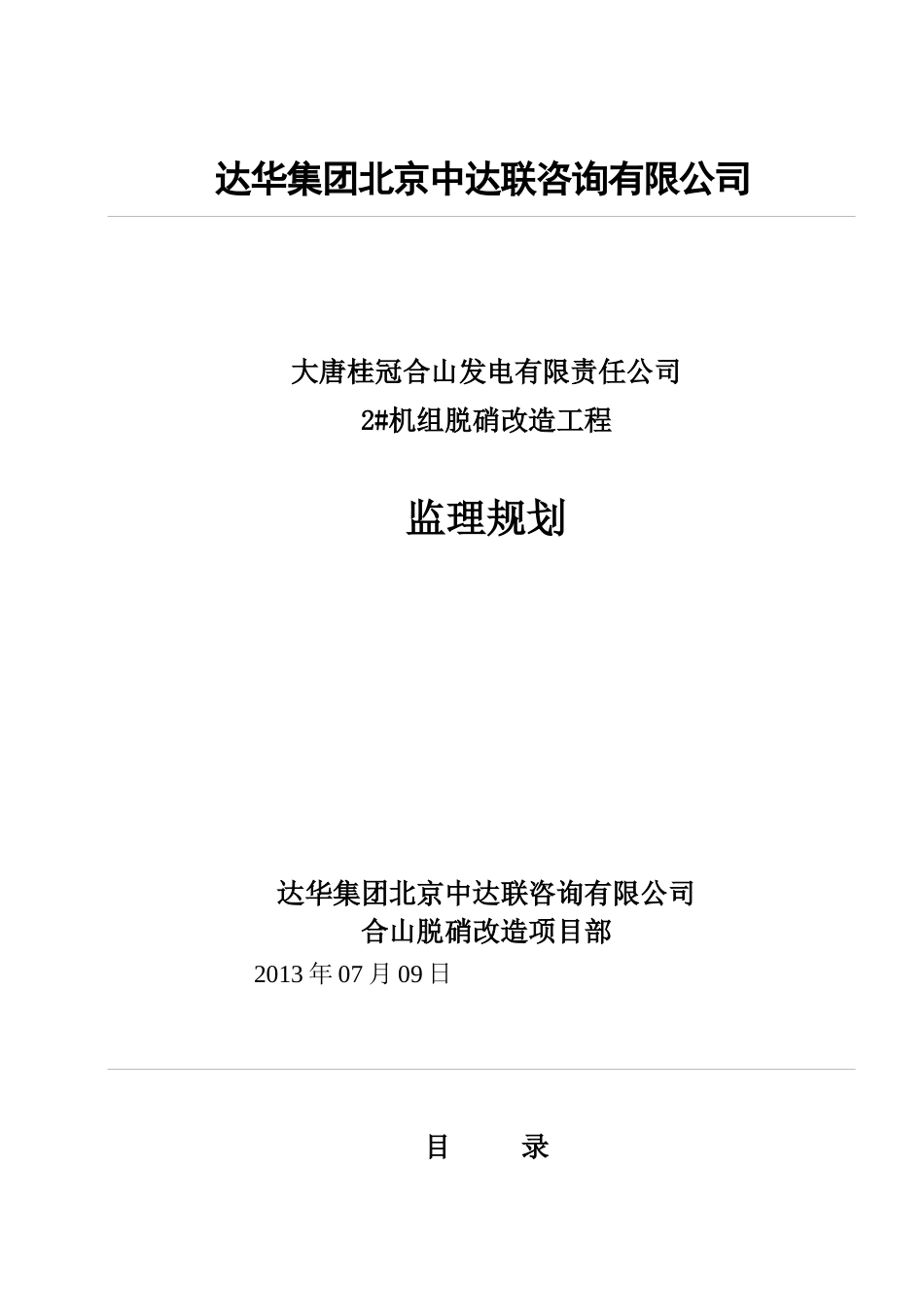

达华集团北京中达联咨询有限公司大唐桂冠合山发电有限责任公司2#机组脱硝改造工程监理规划达华集团北京中达联咨询有限公司合山脱硝改造项目部2013年07月09日目录1、工程概况及特点---------------------------------12、监理工作范围-----------------------------------33、监理工作内容-----------------------------------34、监理工作目标-----------------------------------65、监理工作依据-----------------------------------136、项目监理机构的组织形式-------------------------157、项目监理机构的人员配备计划---------------------158、项目监理机构的人员岗位职责---------------------169、监理工作程序-----------------------------------1710、监理工作方法及措施-----------------------------1711、监理工作制度-----------------------------------1912、监理设施---------------------------------------291.工程项目概况1.1工程概况:1.1.1工程名称：大唐桂冠合山发电有限责任公司#2机组脱硝改造工程1.1.2工程地点：大唐桂冠合山发电有限公司位于广西中部合山市，南距南宁市180km，北距柳州市100km,东距来宾市50km。厂区有来（宾）合（山）铁路与湘桂铁路相连，合山火车站距来宾火车站57km，南宁至柳州G322国道距离厂区3km。1.1.3机组概况：合山发电公司2×330MW亚临界燃煤汽轮发电机组于2002年年底开工建设，2004年8月及2005年1月分别投入商业运行。锅炉为东方锅炉厂生产的亚临界、自然循环、四角切园燃烧、固态排渣、平衡通风、半露天布置的燃煤锅炉。锅炉排渣方式为刮板捞渣机连续排渣。空气预热器形式为二分仓容克式。1.1.4主要建筑结构及设备：#2机组脱硝改造工程在原锅炉左右两侧加装脱硝装置；主要包括锅炉尾部烟道改造、全套的烟气脱硝SCR装置及附属设备（包括SCR部分装置制作）、脱硝岛基础、支架加固、钢架安装、空预器+引风机改造、系统调试运行等项目施工、调试监理；电控等设备的改造安装等。包括施工过程中临时增加的零星项目等的监理施工及竣工图编制全过程监理。本工程SCR烟气脱硝装置布置在锅炉锅炉左右两侧。本工程氨管采用管架敷设方式，利用已建氨区至#2机组现有综合管架。1.1.5工程参建单位：1.1.5.1工程建设单位：大唐桂冠合山发电有限公司1.1.5.2工程监理单位：达华集团北京中达联咨询有限责任公司1.1.5.3工程总承包单位：大唐科技工程有限公司（脱硝系统改造工程EPC模式总承包）阿米那能源环保有限公司（低氮燃烧改造EPC模式总承包）衡水中能基业电力科技有限公司（空预器改造EPC模式总承包）1.2工程建设特点：1.2.1本工程项目是电厂烟气脱硝环保改造工程。场地狭窄，位于锅炉左右两侧区域。地下管网复杂，周围建（构）筑物和设施等给施工机械的布置和作业均带来很大的难度。且本期工程为改造工程，而且处于生产区内，所以必须考虑生产运行中管理的特点；（3）场地相对狭窄，施工中应做好平面布置。，建筑安装施工难度大，监理难度也大、责任大。1.2.2#2锅炉脱硝安装工作大部分集中在送风机以上部分，大量施工在高空展开，故安全措施须加大监控力度,确保整个施工工程安全无事故。1.2.3氨区改造涉及到液氨储罐、缓冲罐、相关管道等，属于压力容器，须具有相关资质施工及通过地方职能部门验收。1.2.4本工程施工工期紧，质量要求高。工期从开工到投入运行按4个月进行控制。这就要求参建各方严格按基建程序办事，强化参建各方内部及外部协作单位的协调工作，完成安全、质量、进度控制目标的实现。2、监理工作范围本工程的监理范围是#2机组烟气脱硝改造环保工程全过程施工监理。保证工程施工安全，控制工程建设质量、工期和投资；做好工程建设合同管理，协调有关单位间的工作关系。监理单位服务范围如下：锅炉尾部烟道改造、全套的烟气脱硝SCR装置及附属设备（包括SCR部分装置制作）、脱硝岛基础、支架加固、钢架安装、脱硫旁路挡板拆除、空预器+引风机改造、系统调试运行等项目施工、调试监理；省煤器输灰改造及到的机务、电控等设备的改造安装等。包括施工过程中临时增加的零星项目等的监理施工及竣工图编制全过程监理（含竣工图验收...
