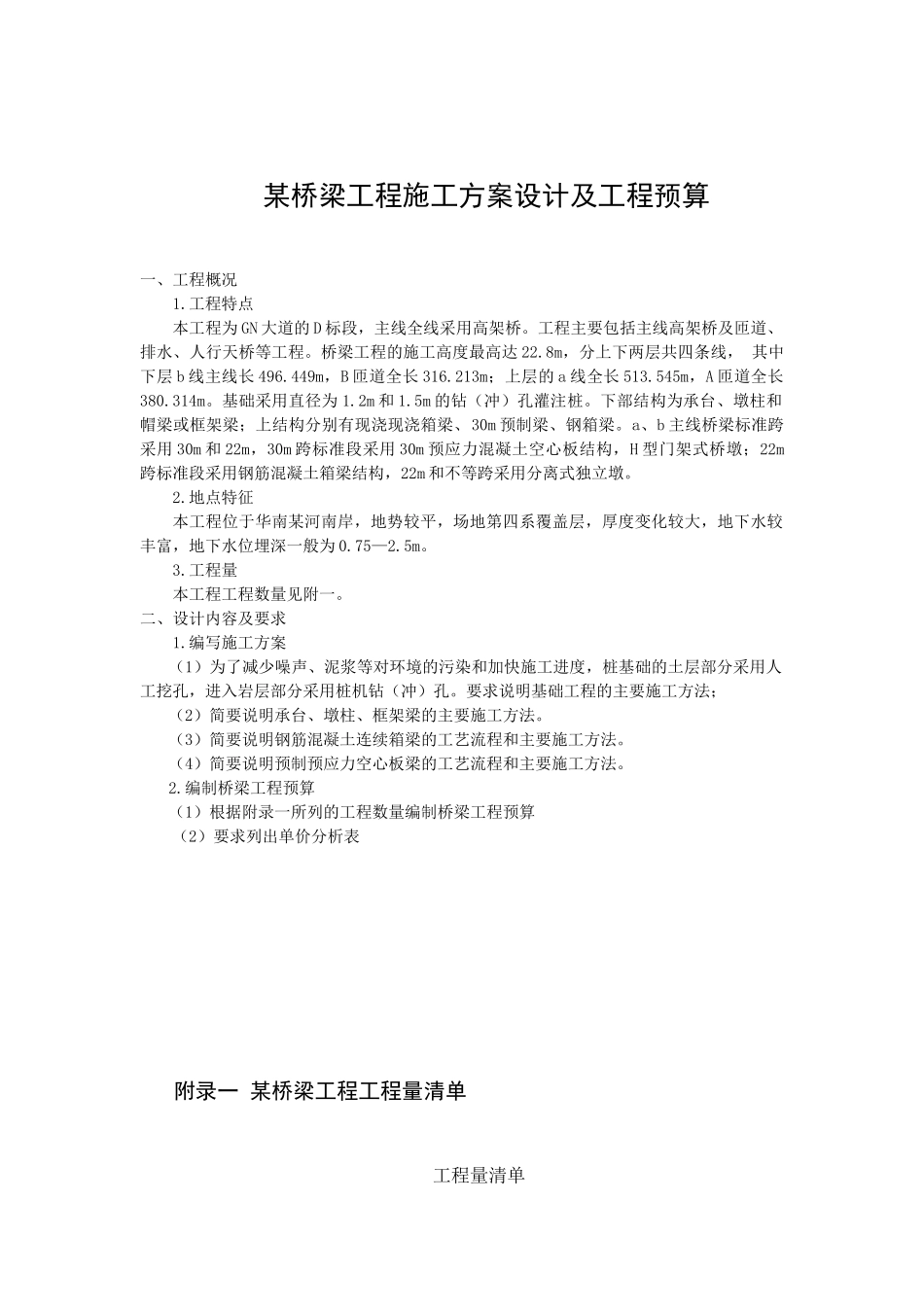

某桥梁工程施工方案设计及工程预算一、工程概况1.工程特点本工程为GN大道的D标段，主线全线采用高架桥。工程主要包括主线高架桥及匝道、排水、人行天桥等工程。桥梁工程的施工高度最高达22.8m，分上下两层共四条线，其中下层b线主线长496.449m，B匝道全长316.213m；上层的a线全长513.545m，A匝道全长380.314m。基础采用直径为1.2m和1.5m的钻（冲）孔灌注桩。下部结构为承台、墩柱和帽梁或框架梁；上结构分别有现浇现浇箱梁、30m预制梁、钢箱梁。a、b主线桥梁标准跨采用30m和22m，30m跨标准段采用30m预应力混凝土空心板结构，H型门架式桥墩；22m跨标准段采用钢筋混凝土箱梁结构，22m和不等跨采用分离式独立墩。2.地点特征本工程位于华南某河南岸，地势较平，场地第四系覆盖层，厚度变化较大，地下水较丰富，地下水位埋深一般为0.75—2.5m。3.工程量本工程工程数量见附一。二、设计内容及要求1.编写施工方案（1）为了减少噪声、泥浆等对环境的污染和加快施工进度，桩基础的土层部分采用人工挖孔，进入岩层部分采用桩机钻（冲）孔。要求说明基础工程的主要施工方法；（2）简要说明承台、墩柱、框架梁的主要施工方法。（3）简要说明钢筋混凝土连续箱梁的工艺流程和主要施工方法。（4）简要说明预制预应力空心板梁的工艺流程和主要施工方法。2.编制桥梁工程预算（1）根据附录一所列的工程数量编制桥梁工程预算（2）要求列出单价分析表附录一某桥梁工程工程量清单工程量清单第1页共3页编号项目名称单位数量单价合价401-1桥梁荷载试验座403钢筋403-1下部结构钢筋t664.4403-2上部结构钢筋t2024.6403-2.1上部结构16Mnq钢板t2023.3404基础挖方404-1水上基础挖方m3404-1.1土方m3404-1.1.1挖土方m35228404-1.1.2土方换填沙m3404-1.2石方m3404-2水下基础挖方404-2.1土方m3404-2.2石方m3405灌注桩405-1.1钢筋笼t405-3干处钻孔桩405-3.1桩径1.2mm940405-3.2桩径1.5mm296405-3.3桩径1.8mm533405-3.4钢筋笼t278405-5桩基无损超声监测预埋钢管t10.6406结构混凝土406-1混凝土基础406-1.1C10混凝土基础垫层m3134.5406-1.2C20混凝土基础m3406-1.3C30混凝土桩承台m31235.60工程量清单第2页共3页编号项目名称单位数量单价合价406-2混凝土下部结构406-2.1C30混凝土桥台m337.8406-2.2C30混凝土桥头踏板m349.1406-2.3C25混凝土挡墙m3379.3406-2.4C30混凝土桥墩m31340.7406-2.5C30混凝土帽梁m3999.8406-2.6C40混凝土支座垫石m30.4406-3混凝土上部结构406-3.1C35混凝土箱梁m32712.1406-3.2C40混凝土浇层m3993.5406-7混凝土护栏406-7.1D10h硬塑电缆管m3337.2406-7.2C30混凝土防撞栏m31105.2406-7.3钢筋t292.5406-7.4复合不锈钢管t407预应力混凝土407-1预应力钢材407-1.1钢丝t407-1.2钢绞线t162407-1.3锚具BM15-3套1560407-1.4锚具BM15-4套1160407-1.5锚具OVM15-12套36407-1.6锚具VM15-12P套36407-1.770x20mm波纹管m39440407-1.8D90波纹管m591.6407-5.1C50预应力混凝土框架梁m3229.5407-6.1C50预应力空心板m33549.5408钢构件工程量清单第3页共3页单位编号项目名称数量单价合价409支座409-1.1四氟化斑橡胶支座dm3245.56409-1.2TCYBd200t49支座座714409-1.3GPZ1000PX盆式橡胶支座座5411桥面铺装411-1沥青混凝土桥面411-1.1中颗粒沥青混凝土(厚度30mm)m217480.1411-1.2粗颗粒沥青混凝土(厚度30mm)m217480.1411-3伸缩缝411-3.1B-50伸缩缝m109.68411-3.2B-80伸缩缝m83.08411-4泄水管及引水管411-4.1桥上落水管(D200塑料)m1300414天桥414-1钢筋t13.7414-2基础挖方dm3100414-3.1D100钻空桩m80414-3.2D120钻孔桩m60414-4钢筋笼t12.1414-5C10混凝土垫层m32.7414-6C25混凝土承台m310414-7C25混凝土墩身m329414-8C25混凝土楼梯m3130.6414-9多功能橡胶板桥面铺装m2212414-11天桥钢梁t72.9414-12钢管栏杆t6.7414-13预埋铁杆t414-14板式橡胶支座(300mmx450mmx47mm)dm325.38414-20桩基无损声测预埋钢管t0.7
