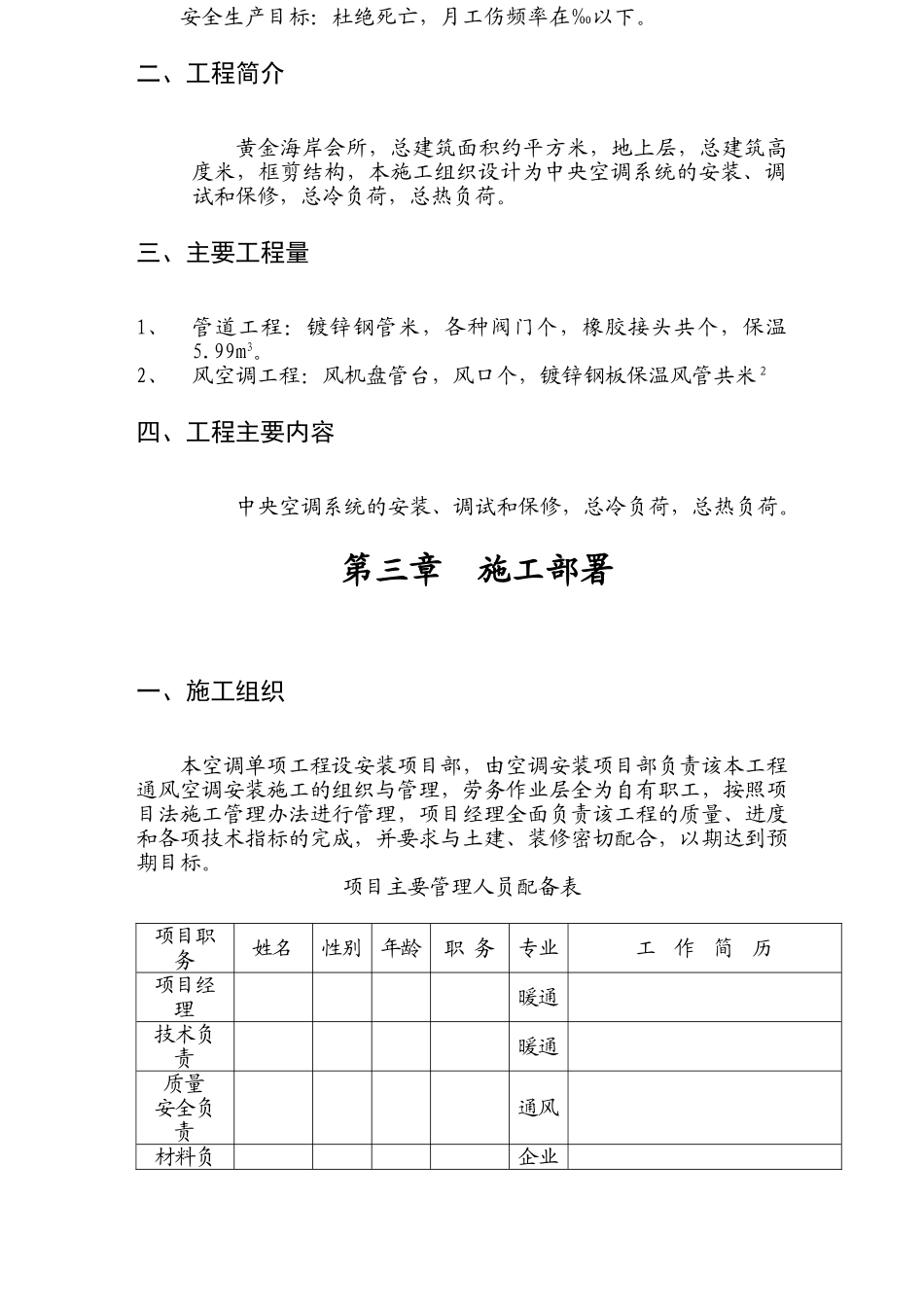

目录第一章编制说明一、编制目的为黄金海岸会所中央空调工程提供施工方案,用于指导工程的施工组织与管理,使得安装与土建、装饰配合协调,确保优质、高速、安全、文明地完成该大楼的空调安装施工任务。二、编制依据、黄金海岸会所中央空调工程安装图纸。、国家和湖北省现行的质量评定标准与有关施工验收规范、规程以及武汉市人民政府有关建筑工程管理、市政管理、环境保护等地方法规及规定。、系列体系标准和企业质量保证手册、程序文件。三、采用标准、建筑采暖卫生与煤气工程质量检验评定标准。、通风与空调工程质量检验评定标准。、通风与空调工程施工及验收规范。、采暖与卫生工程施工及验收规范。第二章工程概况一、实施目标工期目标:根据施工预算得出整个工程共需工日总工期拟定为工作日,主要工作应在个工作日完成。质量目标:本空调工程确保优良。安全生产目标:杜绝死亡,月工伤频率在‰以下。二、工程简介黄金海岸会所,总建筑面积约平方米,地上层,总建筑高度米,框剪结构,本施工组织设计为中央空调系统的安装、调试和保修,总冷负荷,总热负荷。三、主要工程量1、管道工程:镀锌钢管米,各种阀门个,橡胶接头共个,保温5.99m3。2、风空调工程:风机盘管台,风口个,镀锌钢板保温风管共米2四、工程主要内容中央空调系统的安装、调试和保修,总冷负荷,总热负荷。第三章施工部署一、施工组织本空调单项工程设安装项目部,由空调安装项目部负责该本工程通风空调安装施工的组织与管理,劳务作业层全为自有职工,按照项目法施工管理办法进行管理,项目经理全面负责该工程的质量、进度和各项技术指标的完成,并要求与土建、装修密切配合,以期达到预期目标。项目主要管理人员配备表项目职务姓名性别年龄职务专业工作简历项目经理暖通技术负责暖通质量安全负责通风材料负企业责管理通风工长暖通通风工长通风管道工长管道管道工长管道预算员暖通成本员财务管理组织机构如下:二、施工程序(一)管道工程本工程所属管道工程包括以下项目空调冷冻水管系统空调冷凝水管系统1.施工顺序1-1.验收原已预埋预留部分:凡在前期工程中已预留预埋部分,均在进场施工初期尽快验收,如发现问题,及时补救。1-2-1.空调冷冻水管系统安装准备套管支架安装干管安装支管安装及与设备进回水口接驳试压系统冲洗保温调试1-2-2.空调冷凝水管系统安装准备套管支架安装干管安装与设备接驳系统通水试验保温安装顺序是先下后上,先室外后室内,先立管后水平管。空调安装项目部管理组施工组综合技术经营政工劳资供应生产负责人内业资料行政保卫内业采购库管维修质量负责空调水负责成本计划总包经理部通风负责安全负责(二)通风空调本工程中通风空调部分包括舒适性空调系统通风换气系统本工程中要求风管采用镀锌钢板及薄钢板。1.施工顺序验收原已预埋预留部分:凡在前期工程中已预留预埋部分均在进场施工初期尽快验收,如发现问题,及时补救。1-1.舒适性空调和通风系统安装准备支吊架安装风管安装接驳设备调试(三)设备安装本工程中设备安装工程包括风机.盘管、吊装式空调柜等。1.施工顺序验收原已预埋预留部分:凡在前期工程中已预留预埋部分均在进场施工初期尽快验收,如发现问题,及时补救。1-1.设备安装工程:安装准备设备外观检查电机检查试转表冷器水压试验支吊架安装及设备到位与管道连接单机运转前检查设备性能检验及调整参数测试及调整系统综合效果测定及调整三、劳动力安排根据施工预算得出整个工程共需工日。总工期拟定为工作日,主要工作应在个工作日完成,考虑在提高劳动生产率及采用先进的工艺和技术措施的基础上,拟安排各类劳动力约人进场。各类平均作业人数表:工种电工管工电气焊通风工钳工油漆保温杂工平均作业人数四、技术准备工作1、施工人员应认真熟悉施工图纸及有关资料,作好接受设计交底和图纸会审工作,及时准确地做出施工预算,制定施工作业设计。、施工中施工员对作业人员要进行详细的技术、安全及管理制度交底。、自始自终要保证各分项工程的原始记录、检测、调试、竣工等技术资料的完整齐全。五、施工进度计划安排1.具体安排如下:(见附表施工进度表)2...
