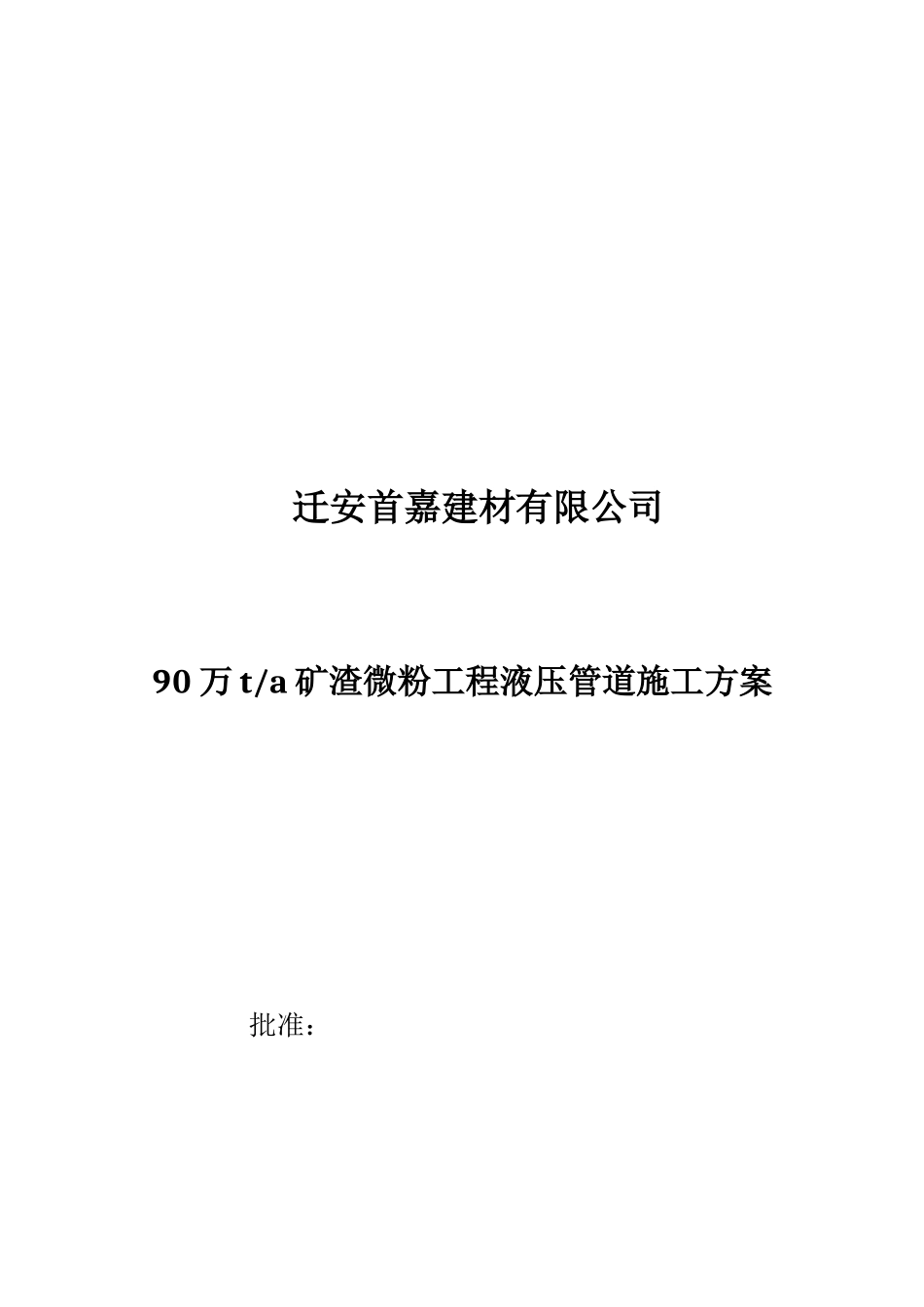

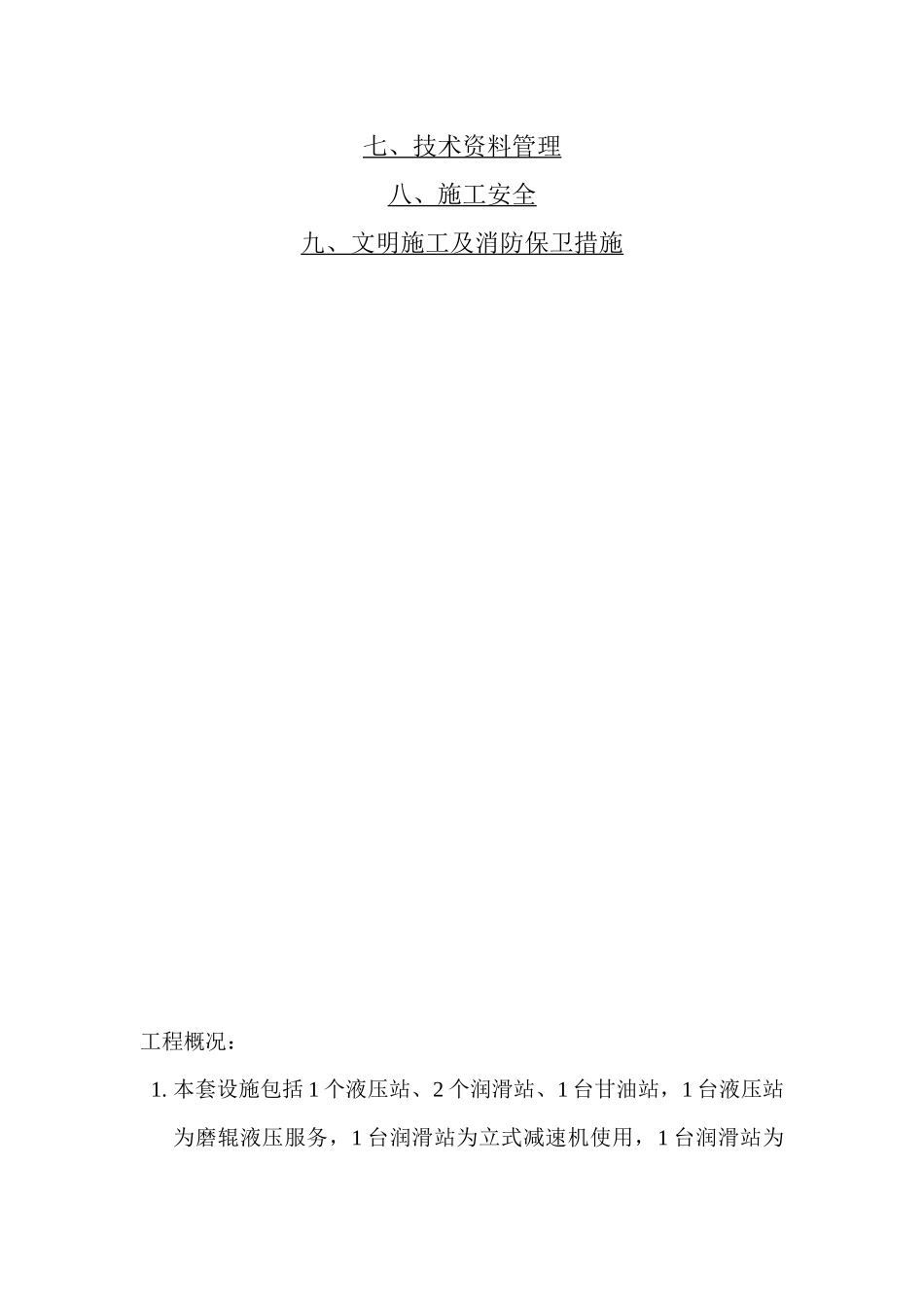

迁安首嘉建材有限公司90万t/a矿渣微粉工程液压管道施工方案批准：审核：编制：首建二安装迁钢项目部2010年8月27日目录工程概况一、编制依据二、施工准备工作三、管道安装施工技术四、管理措施五、施工质量保证措施六、施工计划管理七、技术资料管理八、施工安全九、文明施工及消防保卫措施工程概况：1.本套设施包括1个液压站、2个润滑站、1台甘油站，1台液压站为磨辊液压服务，1台润滑站为立式减速机使用，1台润滑站为磨辊润滑用，甘油站到粉磨机各用点用户一、编制依据1.GB50387-2006《冶金机械液压、润滑和气动设备工程安装验收规范》2.GB50231-98《机械设备安装工程施工及验收通用规范》3.JB928-87《焊缝射线探伤标准》4.北京首钢设计院提供的施工图纸二、施工准备工作1.技术准备1)熟悉施工图纸。在开工前要做好图纸的熟悉和自审及会审工作。自审工作由项目技术负责人主持，工长、技术员、资料员、及安装各组长等人参加，要做好自审记录。图纸的熟悉和自审工作完成后，由建设单位主持图纸会审。形成图纸会审纪要。主动配合设计单位，做好深化设计的工作。2)各种半成品的加工计划和材料设备供应计划。2.施工现场准备工作1)根据文明施工规范要求，合理布置材料堆场、机具位置，以保证施工现场整洁、文明。2)施工临时用电。本工程施工现场用电250KW，采取三级安全保护。设总配电箱一个，分配电箱二个，照明与动力分开。各层均设配电箱，临时照明采用架空式，并安排专职电工检查维护；线板采用托盘，双芯电缆线。3.劳动组织准备1)该工地组织由：工长兼项目技术负责人、施工员、材料员、安全员、后勤和施工组长组成，工长总负责，在开工前一周进驻现场。2)操作工人于开工前三天进场，进场后由安全员对工人进行安全、防火和文明施工教育；落实施工计划和技术责任制，由工长和技术员对班组长和新工人逐级进行交底，交底内容包括：工程施工进度计划、分项工程的施工工艺标准及安全、技术措施，降低成本和质量保证措施、质量标准和验收规范及产品保护措施等。3)劳动力投入计划见表1序号工种数量备注1技术员2名组织、技术2管道工4名配管3焊接工6名焊接4电工2名电气5普工16名搬运、切割打磨、清洁、看护等6钳工2名设备安装7协调员2名用电、用气、材料等8起重工2名吊装作业9保卫3名安全、材料、工具看护10后勤2名饮食11材料员1名管件、耗材供给表14.材料和施工机械准备1）首批进场的材料主要是施工用的焊条、焊丝、磨片、切割片和施工机具的各型配件等2）首批进场的机具，主要有直流焊机、交流弧焊机、切割机、弯管机、角磨机、坡口机等，冲洗设备也将陆续进场3）主要施工机具见表2表2管道安装施工技术1、管道安装基本原则1.1管道安装顺序：要先安装较大口径管后安装小口径管道；先安装集束管后安装DN125以下单根管道。1.2管道安装要紧跟主体结构和设备安装进度进行，不得影响主体结构和设备安装，严禁切割和损伤结构件及钢梯、平台、支架等；1.3管道安装不得影响设备检修和检修人员行走，不得占序号机具名称、规格数量序号机具名称、规格数量1氩弧焊机-4002台12电源箱、电源线2套2电动砂轮机-220V1台13氩弧焊枪2套3氩气瓶、氩气表2套14钨极针-Ø1.6、Ø2.0随用计划4循环泵组1台15剧管机1台5坡口机-1501台16照明设施-36V2套6电动角磨机2台17其它设备随用计划7交流弧焊机1台8气割设备1套9弯管机1台10电锤1把11无齿剧1台用吊装孔及阀门检修吊运位置和空间；1.4润滑液压管道阀组、阀门安装位置要选择在便于操作位置上，要安装在距地面或各层平台上面1.3一1.5m处，布置要合理，并尽可能安装距润滑点、液压缸较近处；2、设备安装2.1在设备安装就位前检查设备底座与基础地脚螺栓必须符合要求,设备输入位置正确,确认无误后进行设备安装就位。2.2基础地脚螺栓上的油污和氧化皮等清除干净,基础表面铲成麻面。2.3设备就位前将调整垫铁布置好，垫铁布置方法如下：1)每个地脚螺栓旁边至少有一组垫铁。2)相邻两组垫铁之间的距离宜500-1000mm。3)设备底座有接缝处的两侧各垫一组垫铁。4)斜垫铁成对使用，每组垫铁不超过3块。5)设备找平找正后，将垫铁之间两侧电焊焊死。6)液压设备安装时，使用一块平垫铁加...
