化工课程设计(板式塔)VIP免费

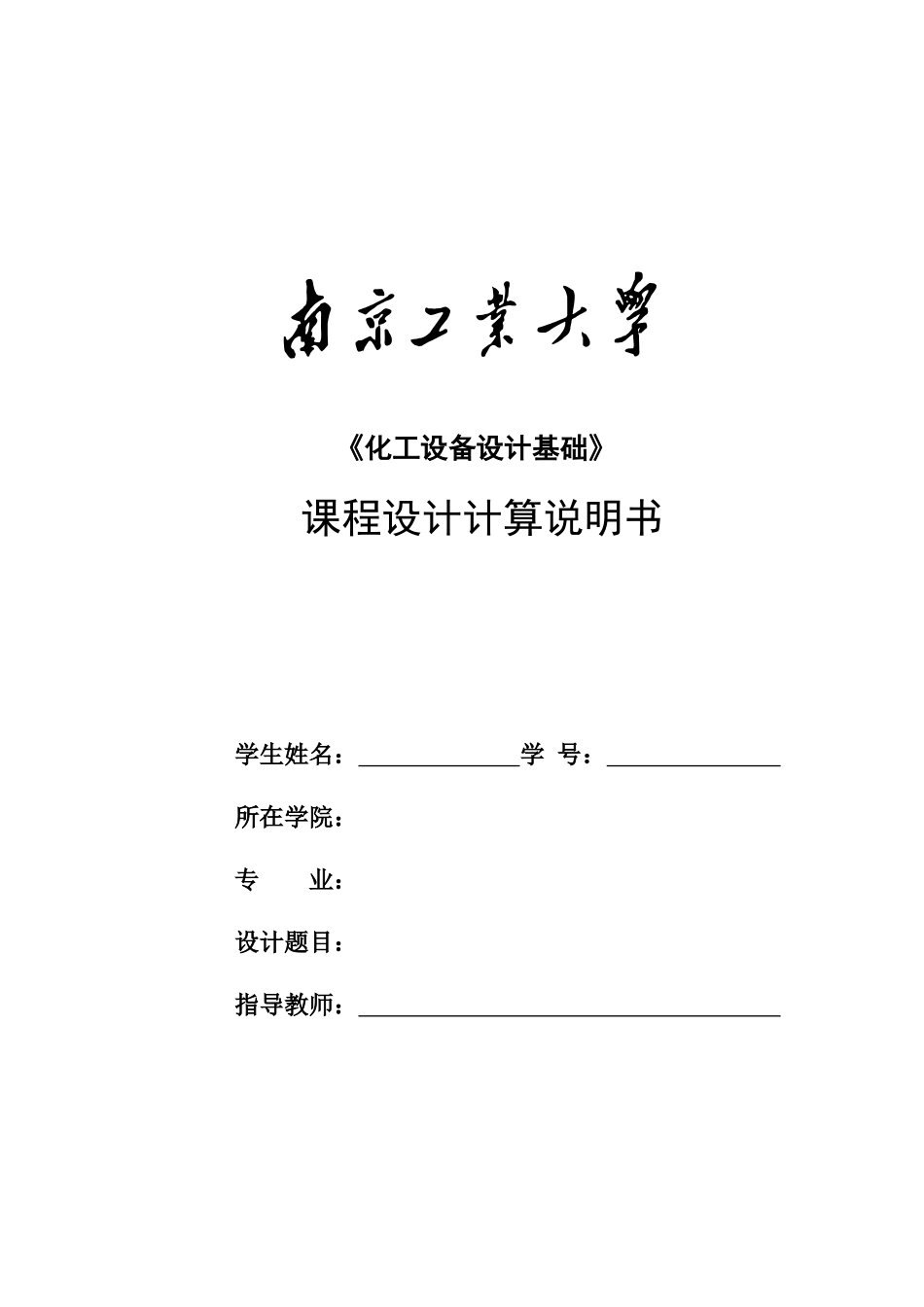

化工课程设计(板式塔)_第1页
1/17

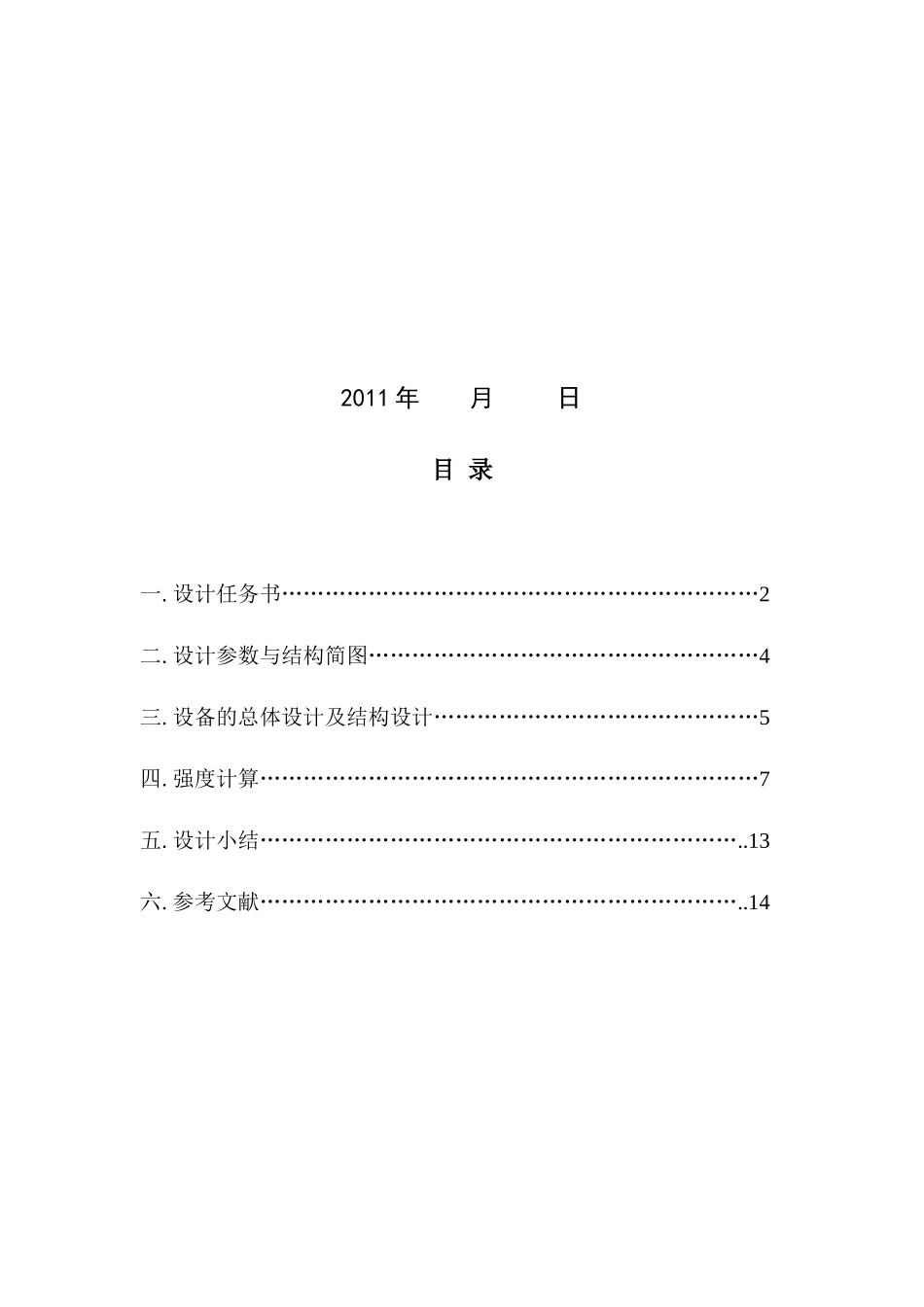

化工课程设计(板式塔)_第2页
2/17

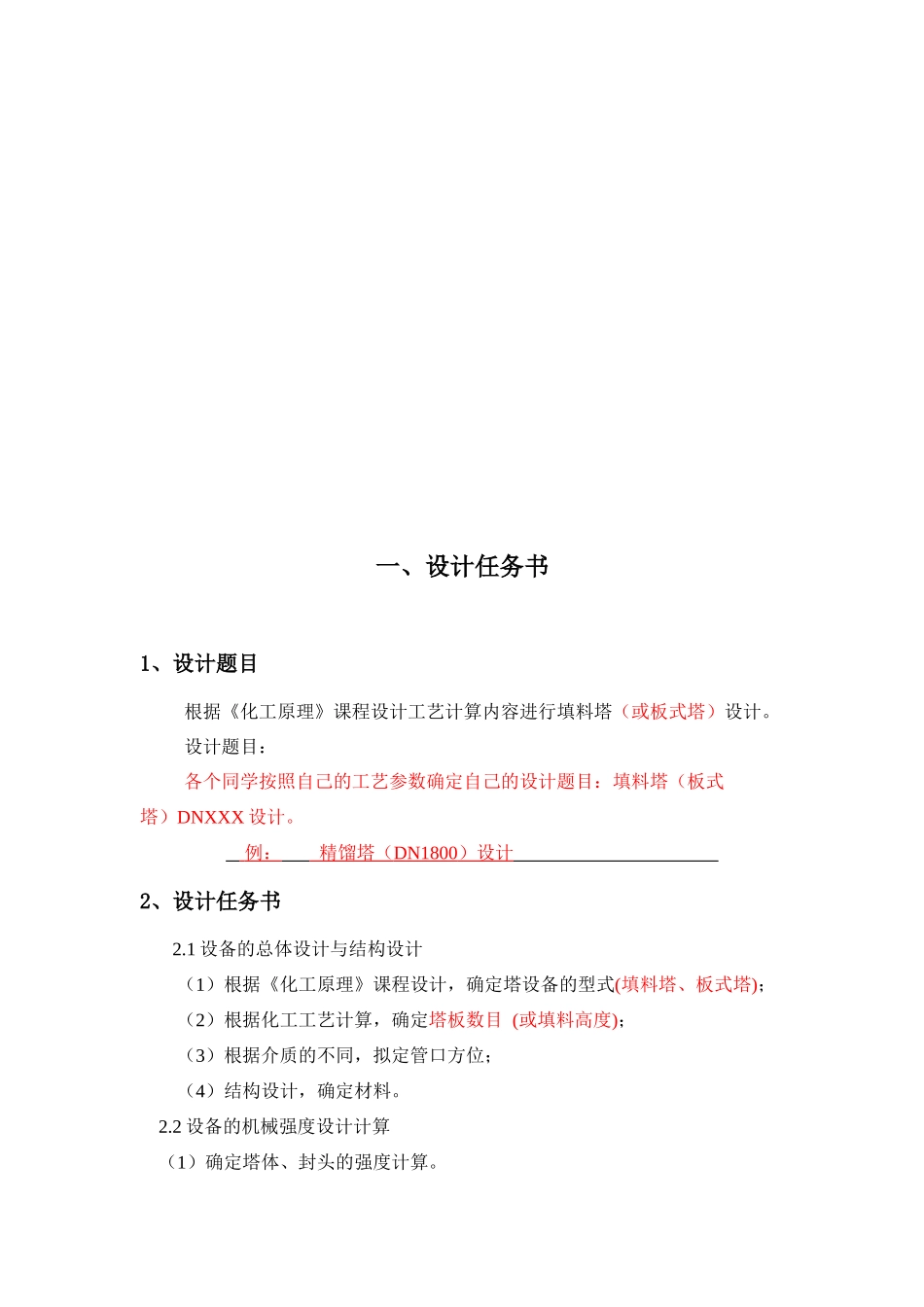

化工课程设计(板式塔)_第3页
3/17
《化工设备设计基础》课程设计计算说明书学生姓名:学号:所在学院:专业:设计题目:指导教师:2011年月日目录一.设计任务书…………………………………………………………2二.设计参数与结构简图………………………………………………4三.设备的总体设计及结构设计………………………………………5四.强度计算……………………………………………………………7五.设计小结…………………………………………………………..13六.参考文献…………………………………………………………..14一、设计任务书1、设计题目根据《化工原理》课程设计工艺计算内容进行填料塔(或板式塔)设计。设计题目:各个同学按照自己的工艺参数确定自己的设计题目:填料塔(板式塔)DNXXX设计。例:精馏塔(DN1800)设计2、设计任务书2.1设备的总体设计与结构设计(1)根据《化工原理》课程设计,确定塔设备的型式(填料塔、板式塔);(2)根据化工工艺计算,确定塔板数目(或填料高度);(3)根据介质的不同,拟定管口方位;(4)结构设计,确定材料。2.2设备的机械强度设计计算(1)确定塔体、封头的强度计算。(2)各种开孔接管结构的设计,开孔补强的验算。(3)设备法兰的型式及尺寸选用;管法兰的选型。(4)裙式支座的设计验算。(5)水压试验应力校核。2.3完成塔设备装配图(1)完成塔设备的装配图设计,包括主视图、局部放大图、焊缝节点图、管口方位图等。(2)编写技术要求、技术特性表、管口表、明细表和标题栏。3、原始资料3.1《化工原理》课程设计塔工艺计算数据。3.2参考资料:[1]董大勤.化工设备机械基础[M].北京:化学工业出版社,2003.[2]全国化工设备技术中心站.《化工设备图样技术要求》2000版[S].[3]GB150-1998.钢制压力容器[S].[4]郑晓梅.化工工程制图化工制图[M].北京:化学工业出版社,2002.[5]JB/T4710-2005.钢制塔式容器[S].4、文献查阅要求设计说明书中公式、内容等应明确文献出处;装配图上应写明引用标准号。5、设计成果1、提交设计说明书一份。2、提交塔设备(填料塔、板式塔)装配图一张(A1)。(精馏塔设计例题)二.设计参数与结构简图1、设计参数精馏塔设计的工艺条件由化工原理课程设计计算而得。工作温度°C:120设计温度°C:150工作压力MPa:0.1设计压力MPa:0.11塔体内径mm:1800塔板数块:38介质:苯-甲苯混合物2、结构简图(根据自己的设计题手画)图1精馏塔结构简图三.精馏塔的总体设计及结构设计1、根据《化工原理》课程设计,确定塔设备的型式(填料塔、板式塔)。本设计的精馏塔型式为板式塔2、根据化工工艺计算,确定塔板数目(或填料高度)。由化工工艺计算塔板数目为30块3、根据介质条件的不同,拟定管口方位。4、结构设计,设备法兰的型式及尺寸选用,管法兰等零部件选型。1)零部件材料的选取根据精馏塔工艺条件(介质的腐蚀性、设计压力、设计温度)、材料的焊接性能、零件的制造工艺及经济合理性进行选材:塔体:16MnR封头:16MnR接管:20塔盘、底座:Q235-B容器法兰:16MnR管法兰:16MnII(材料的许用应力按照《化工设备机械基础》表8-7查并列表)材料许用应力(MPa)Q345R(16MnR)170Q235-B11316MnII170201332)塔盘结构根据工艺条件、塔体直径,塔盘结构选为单液流分块式塔盘,具体塔盘结构及尺寸的选取见第十七章第三节(p430-438)。(自选)3)工艺接管接管的选取根据介质流量,参照GB12771-91,接管的选取如下表:名称进料管塔顶回流管塔底出料管塔顶蒸汽管再沸器回流管4)压力容器法兰和接管法兰压力容器法兰的选取按照《化工设备机械基础》选JB/T4700~4707-2000标准。(按照《化工设备机械基础》(p263)写出选取过程)设计条件:工作温度°C:120设计温度°C:150工作压力MPa:0.1设计压力MPa:0.11塔体内径mm:1800介质:苯-甲苯混合物(a)法兰类型DN=1800,p=0.11MPa,表10-1选甲型平焊;(b)p=0.11MPa,t=150℃,查表10-10材料为16MnR,定PN=0.25MPa,150℃时允许[p]=0.25MPa>p,所以PN=0.25MPa。(c)确定结构尺寸(p254)。(d)法兰标记法兰-RF1800-0.25JB/T4701-2000选取结果如下表:设备法兰MFM1800-0.25JB/T4703-2000材料Q345R(1...
