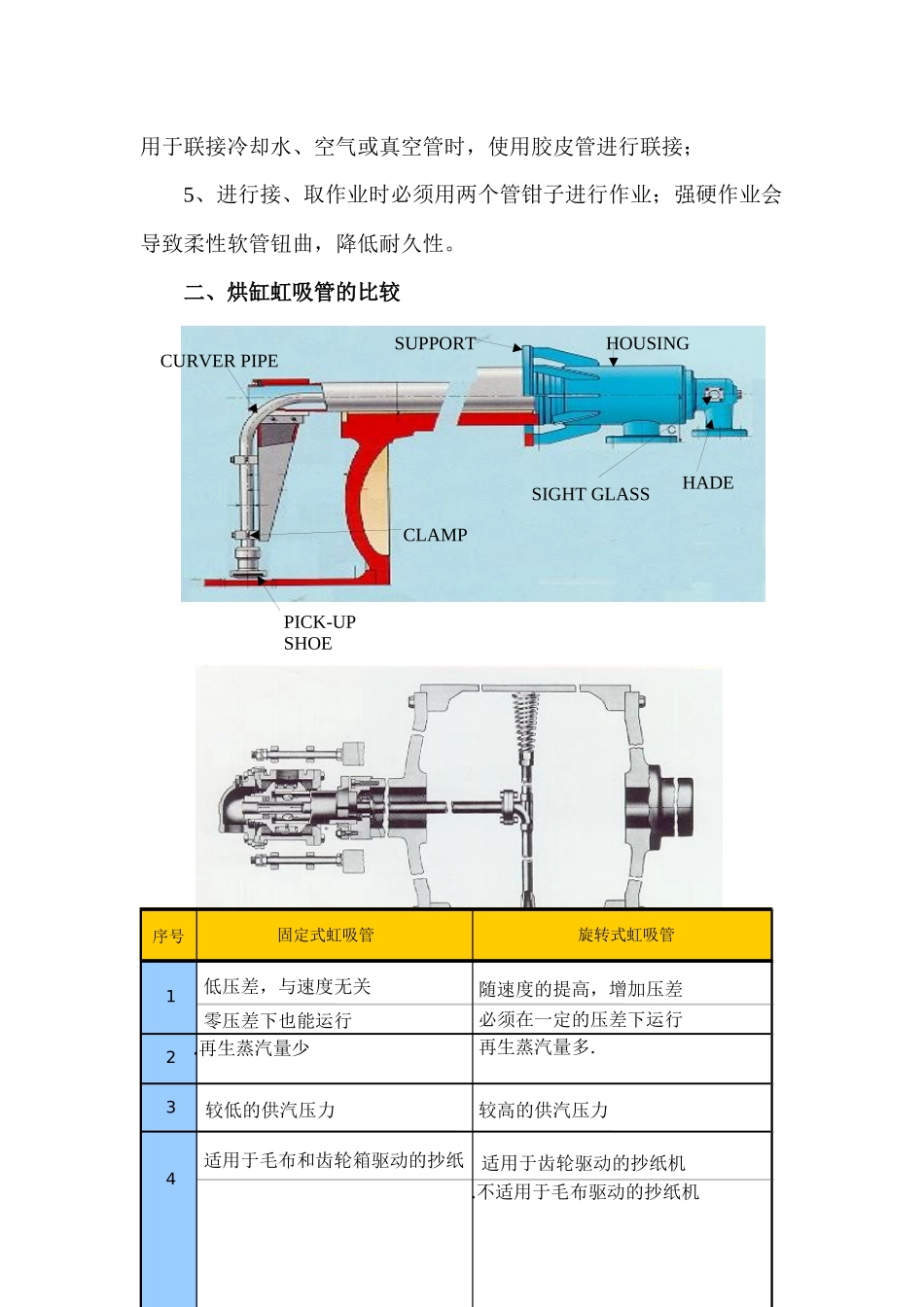

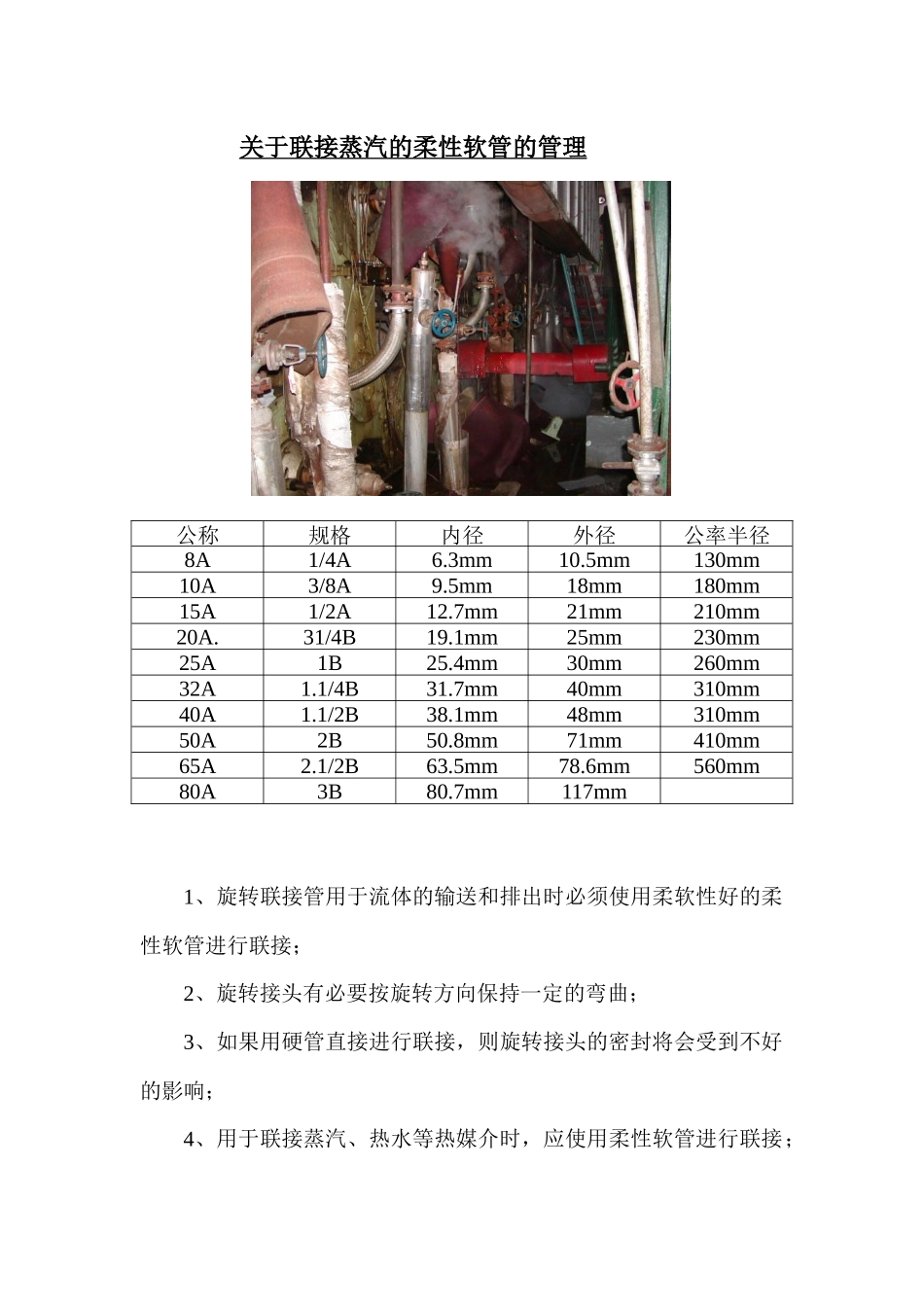

抄纸设备的教育材料（一）韩国新茂林制纸金顺铁2003年10月14日抄纸设备的教育材料关于联接蒸汽的柔性软管的管理1、旋转联接管用于流体的输送和排出时必须使用柔软性好的柔性软管进行联接；2、旋转接头有必要按旋转方向保持一定的弯曲；3、如果用硬管直接进行联接，则旋转接头的密封将会受到不好的影响；4、用于联接蒸汽、热水等热媒介时，应使用柔性软管进行联接；公称规格内径外径公率半径8A1/4A6.3mm10.5mm130mm10A3/8A9.5mm18mm180mm15A1/2A12.7mm21mm210mm20A.31/4B19.1mm25mm230mm25A1B25.4mm30mm260mm32A1.1/4B31.7mm40mm310mm40A1.1/2B38.1mm48mm310mm50A2B50.8mm71mm410mm65A2.1/2B63.5mm78.6mm560mm80A3B80.7mm117mmPICK-UPSHOEHOUSINGSIGHTGLASSCURVERPIPESUPPORTHADECLAMP用于联接冷却水、空气或真空管时，使用胶皮管进行联接；5、进行接、取作业时必须用两个管钳子进行作业；强硬作业会导致柔性软管钮曲，降低耐久性。二、烘缸虹吸管的比较序号固定式虹吸管旋转式虹吸管低压差，与速度无关随速度的提高，增加压差零压差下也能运行必须在一定的压差下运行2.再生蒸汽量少再生蒸汽量多.3较低的供汽压力较高的供汽压力适用于毛布和齿轮箱驱动的抄纸适用于齿轮驱动的抄纸机.不适用于毛布驱动的抄纸机14旋转接头和虹吸管是将蒸汽送进旋转的烘缸内部，并将冷凝水排出的装置。将固定式虹吸管和回转式虹吸管进行比较，其结果如上图所示。虹吸管大体上可分为两大类：一种是虹吸管固定在烘缸内部不随烘缸转动的固定式和虹吸管固定在烘缸壁上,并随烘缸一起转动的回转式两类。（1）、固定式虹吸管虹吸管固定在烘缸联接处，不随烘缸回转。分为低速型：肘型和高速型：新型（悬臂型）两种。（2）回转式虹吸管：适用于中、低速。由于虹吸管固定于烘缸内部，虹吸管和烘缸一起转动。以上两种型式的虹吸管为了将烘缸内的冷凝水排出缸外，都需要有一定的压差。而且回转式虹吸管由于受向心力的影响，因此比固定式虹吸管需要更大的压差。按烘缸的转动速度进行分类，低速范围为：0~250米/分；中速范围为：250~850米/分；高速范围为：850米/分以上。在这样广泛的速度范围内所使用的烘缸的直径为1.2~1.8米。机5排水系统的排水容量最小比固定式的排水容量要大..压差稳定，便于操作压差随车速和纸种的变化而变化，.因此，操作上有一定的难度7蒸汽消耗量较少蒸汽消耗量较大6虹吸管包覆吸嘴冷凝水蒸汽FC=0无向心力中心管支承架汽头本体平衡型密封静置式虹吸管和紊流棒上图所示是烘缸剖面图，主要特性如下：1、通过牢固固定的汽头，可以将悬臂式虹吸管吸嘴和烘缸内表面间的距离控制在2~3.5mm之间；2、由于采用独特60度角虹吸管，使得可以将吸水头的位置设置在纸幅外，这样就可以将紊流棒的长度按纸的全幅设置。3、不需要向心力，需要较低的压差，消耗较少的再生蒸汽。4、越提高抄纸机的速度，所需要的压差和消耗的再生蒸汽的量越少。5、在向烘缸内供应蒸汽时，由于是通过蒸汽供应管进行供汽，高温蒸汽的热量不直接与烘缸轴颈轴承部位接触，降低了热传导率，延长了轴承的寿命。6、由于通过蒸汽供应管供应蒸汽，蒸汽不直接泄漏到密封碳粉上，防止了密封体的损伤，延长了接头的寿命。长时间使用压光辊的注意事项1、要想长期使用压光辊的注意事项：在原料供应系统设置高浓除渣器，以防止沙石等进入原料中，大量使用滑石粉的企业特别要注意这一点；要小心进行辊的研磨，在校正中高时要检查好中高的校正情况特别是进行研磨后，要认真检查辊的表面是否存在不平整的波纹。断纸后接纸时，要尽量减少压光辊上卷纸；要及时清除粘附在辊上的纸，时时维持辊的清洁。要尽量少使用刮刀，刮刀要设置成摆动式刮刀，以防止碎纸夹在刮刀中。2、材质：CHILED硬度：75±2（D），HB5803、新茂林制纸标准更换周期：3~4个月4、研磨时要注意表面光滑度：Ra0.08µm。压光辊的使用目的及特征1、使匀度和厚度均一，并提高平滑度和光泽度；2、为了使横幅方向的加压均匀，需设置中高辊；3、2段~4段压光机，上、下都应设置中高辊。
