电路与电子技术XXXX1206VIP免费

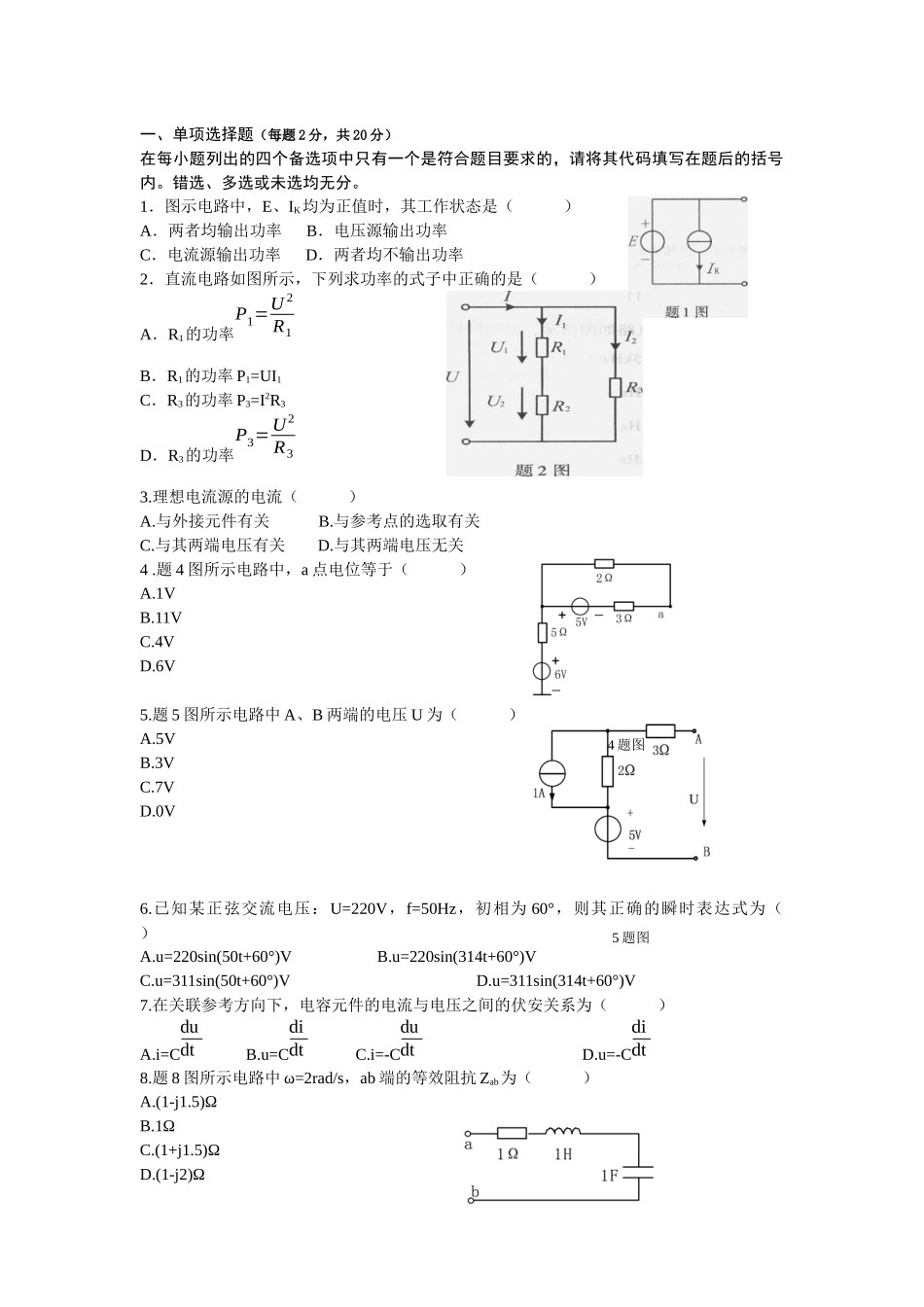

电路与电子技术XXXX1206_第1页
1/6

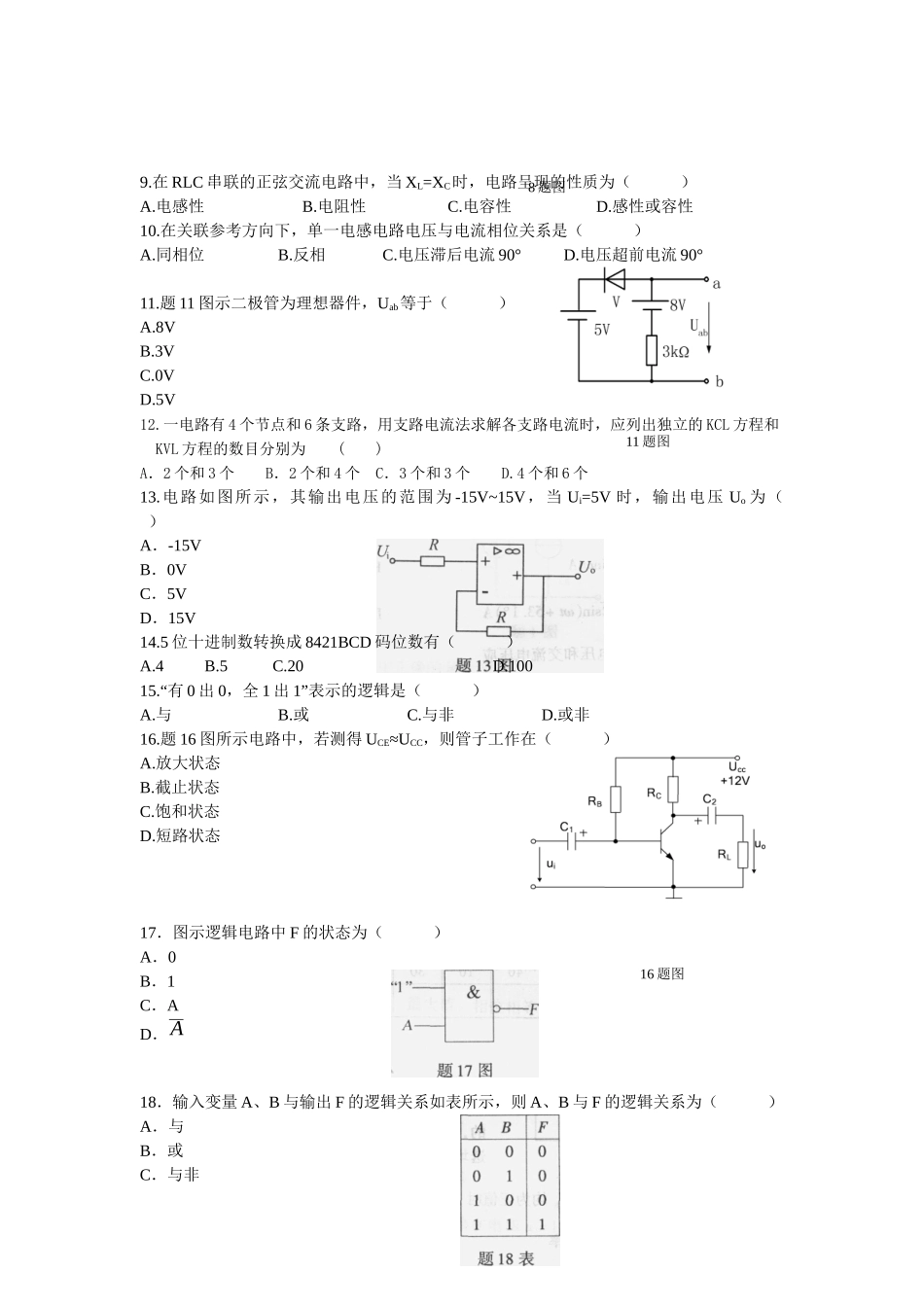

电路与电子技术XXXX1206_第2页
2/6

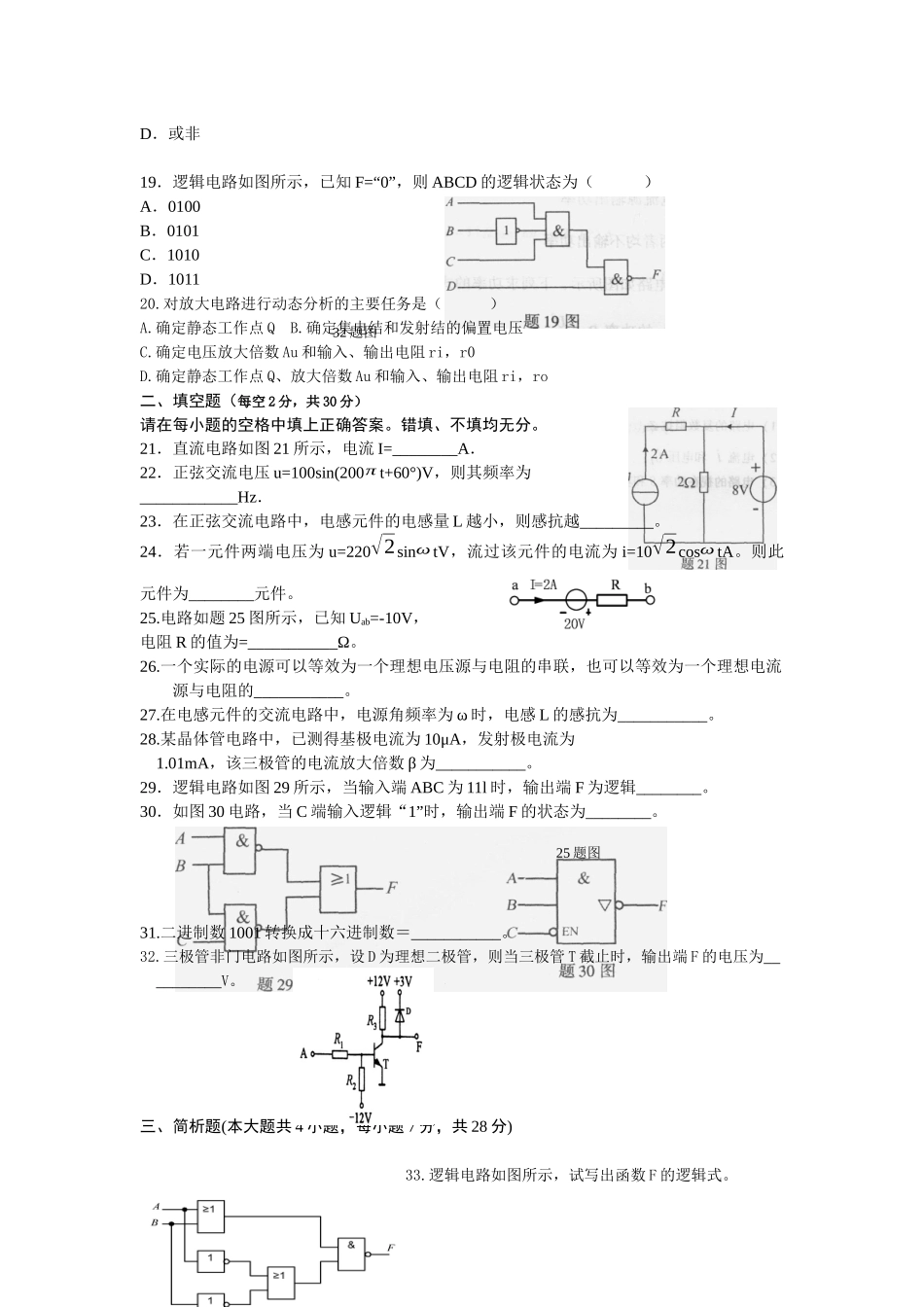

电路与电子技术XXXX1206_第3页
3/6
一、单项选择题(每题2分,共20分)在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。错选、多选或未选均无分。1.图示电路中,E、IK均为正值时,其工作状态是()A.两者均输出功率B.电压源输出功率C.电流源输出功率D.两者均不输出功率2.直流电路如图所示,下列求功率的式子中正确的是()A.R1的功率P1=U2R1B.R1的功率P1=UI1C.R3的功率P3=I2R3D.R3的功率P3=U2R33.理想电流源的电流()A.与外接元件有关B.与参考点的选取有关C.与其两端电压有关D.与其两端电压无关4.题4图所示电路中,a点电位等于()A.1VB.11VC.4VD.6V5.题5图所示电路中A、B两端的电压U为()A.5VB.3VC.7VD.0V6.已知某正弦交流电压:U=220V,f=50Hz,初相为60°,则其正确的瞬时表达式为()A.u=220sin(50t+60°)VB.u=220sin(314t+60°)VC.u=311sin(50t+60°)VD.u=311sin(314t+60°)V7.在关联参考方向下,电容元件的电流与电压之间的伏安关系为()A.i=CdudtB.u=CdidtC.i=-CdudtD.u=-Cdidt8.题8图所示电路中ω=2rad/s,ab端的等效阻抗Zab为()A.(1-j1.5)ΩB.1ΩC.(1+j1.5)ΩD.(1-j2)Ω4题图5题图9.在RLC串联的正弦交流电路中,当XL=XC时,电路呈现的性质为()A.电感性B.电阻性C.电容性D.感性或容性10.在关联参考方向下,单一电感电路电压与电流相位关系是()A.同相位B.反相C.电压滞后电流90°D.电压超前电流90°11.题11图示二极管为理想器件,Uab等于()A.8VB.3VC.0VD.5V12.一电路有4个节点和6条支路,用支路电流法求解各支路电流时,应列出独立的KCL方程和KVL方程的数目分别为()A.2个和3个B.2个和4个C.3个和3个D.4个和6个13.电路如图所示,其输出电压的范围为-15V~15V,当Ui=5V时,输出电压Uo为()A.-15VB.0VC.5VD.15V14.5位十进制数转换成8421BCD码位数有()A.4B.5C.20D.10015.“有0出0,全1出1”表示的逻辑是()A.与B.或C.与非D.或非16.题16图所示电路中,若测得UCE≈UCC,则管子工作在()A.放大状态B.截止状态C.饱和状态D.短路状态17.图示逻辑电路中F的状态为()A.0B.1C.AD.A18.输入变量A、B与输出F的逻辑关系如表所示,则A、B与F的逻辑关系为()A.与B.或C.与非8题图11题图16题图D.或非19.逻辑电路如图所示,已知F=“0”,则ABCD的逻辑状态为()A.0100B.0101C.1010D.101120.对放大电路进行动态分析的主要任务是()A.确定静态工作点QB.确定集电结和发射结的偏置电压C.确定电压放大倍数Au和输入、输出电阻ri,r0D.确定静态工作点Q、放大倍数Au和输入、输出电阻ri,ro二、填空题(每空2分,共30分)请在每小题的空格中填上正确答案。错填、不填均无分。21.直流电路如图21所示,电流I=________A.22.正弦交流电压u=100sin(200πt+60°)V,则其频率为____________Hz.23.在正弦交流电路中,电感元件的电感量L越小,则感抗越_________。24.若一元件两端电压为u=220√2sinωtV,流过该元件的电流为i=10√2cosωtA。则此元件为________元件。25.电路如题25图所示,已知Uab=-10V,电阻R的值为=___________Ω。26.一个实际的电源可以等效为一个理想电压源与电阻的串联,也可以等效为一个理想电流源与电阻的___________。27.在电感元件的交流电路中,电源角频率为ω时,电感L的感抗为___________。28.某晶体管电路中,已测得基极电流为10μA,发射极电流为1.01mA,该三极管的电流放大倍数β为___________。29.逻辑电路如图29所示,当输入端ABC为11l时,输出端F为逻辑________。30.如图30电路,当C端输入逻辑“1”时,输出端F的状态为________。31.二进制数1001转换成十六进制数=___________。32.三极管非门电路如图所示,设D为理想二极管,则当三极管T截止时,输出端F的电压为__________V。三、简析题(本大题共4小题,每小题7分,共28分)33.逻辑电路如图所示,试写出函数F的逻辑式。32题图25题图34.用卡诺图求出函数的最简与或表达式。35.电路如图所示,图(b)是图(a)的等效电路,试用电源等效变换方法求E及R0。36.图示为理想运算电路,已知R1=RF=20kΩ,R2=10kΩ,ui=1v,求输出电压uo。四、计算题(本大题共2小题,每小题11分,共...
