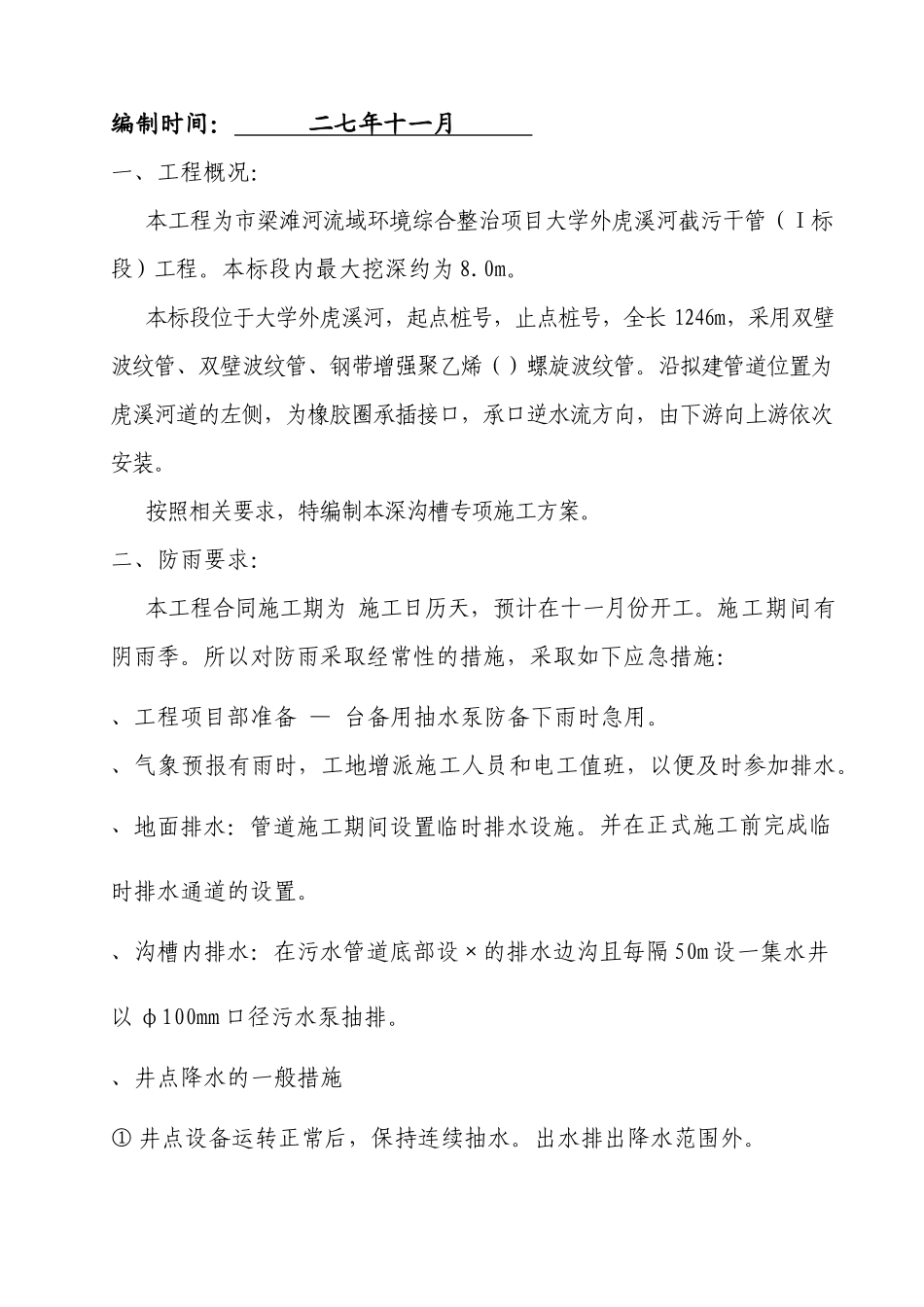

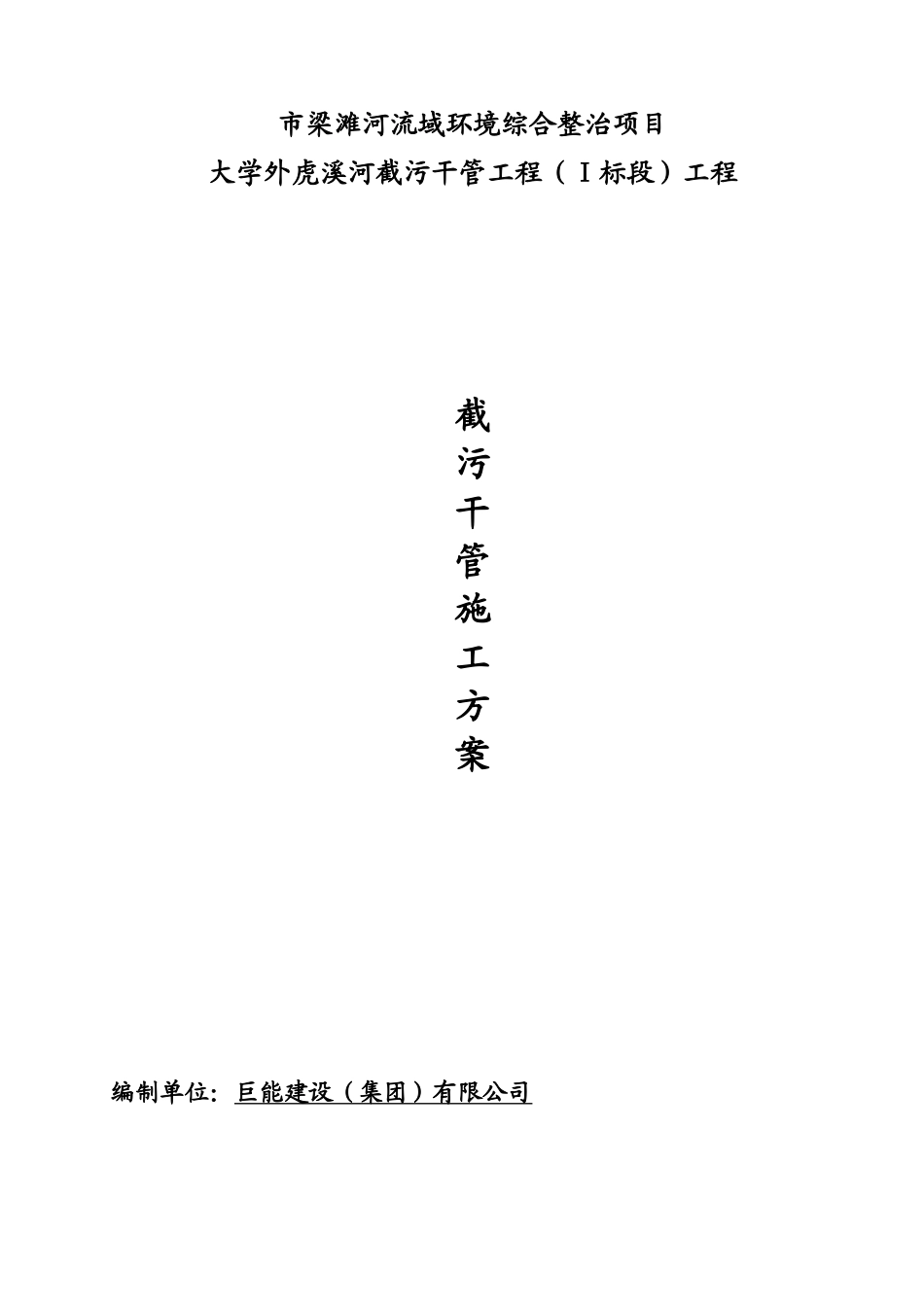

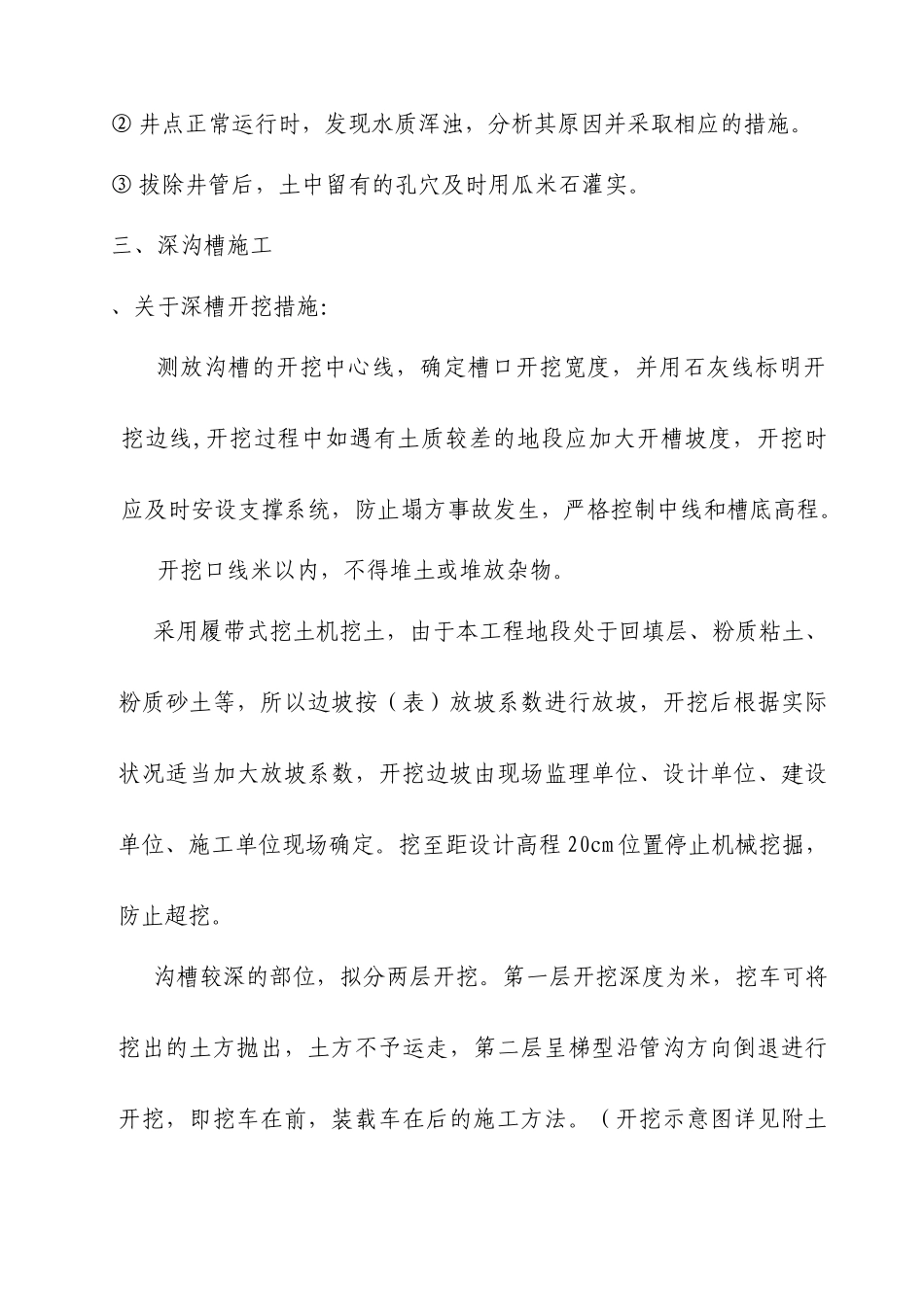

市梁滩河流域环境综合整治项目大学外虎溪河截污干管工程（Ⅰ标段）工程截污干管施工方案编制单位：巨能建设（集团）有限公司编制时间：二七年十一月一、工程概况：本工程为市梁滩河流域环境综合整治项目大学外虎溪河截污干管（Ⅰ标段）工程。本标段内最大挖深约为8.0m。本标段位于大学外虎溪河，起点桩号，止点桩号，全长1246m，采用双壁波纹管、双壁波纹管、钢带增强聚乙烯（）螺旋波纹管。沿拟建管道位置为虎溪河道的左侧，为橡胶圈承插接口，承口逆水流方向，由下游向上游依次安装。按照相关要求，特编制本深沟槽专项施工方案。二、防雨要求：本工程合同施工期为施工日历天，预计在十一月份开工。施工期间有阴雨季。所以对防雨采取经常性的措施，采取如下应急措施：、工程项目部准备—台备用抽水泵防备下雨时急用。、气象预报有雨时，工地增派施工人员和电工值班，以便及时参加排水。、地面排水：管道施工期间设置临时排水设施。并在正式施工前完成临时排水通道的设置。、沟槽内排水：在污水管道底部设×的排水边沟且每隔50m设一集水井以φ100mm口径污水泵抽排。、井点降水的一般措施①井点设备运转正常后，保持连续抽水。出水排出降水范围外。②井点正常运行时，发现水质浑浊，分析其原因并采取相应的措施。③拔除井管后，土中留有的孔穴及时用瓜米石灌实。三、深沟槽施工、关于深槽开挖措施：测放沟槽的开挖中心线，确定槽口开挖宽度，并用石灰线标明开挖边线,开挖过程中如遇有土质较差的地段应加大开槽坡度，开挖时应及时安设支撑系统，防止塌方事故发生，严格控制中线和槽底高程。开挖口线米以内，不得堆土或堆放杂物。采用履带式挖土机挖土，由于本工程地段处于回填层、粉质粘土、粉质砂土等，所以边坡按（表）放坡系数进行放坡，开挖后根据实际状况适当加大放坡系数，开挖边坡由现场监理单位、设计单位、建设单位、施工单位现场确定。挖至距设计高程20cm位置停止机械挖掘，防止超挖。沟槽较深的部位，拟分两层开挖。第一层开挖深度为米，挖车可将挖出的土方抛出，土方不予运走，第二层呈梯型沿管沟方向倒退进行开挖，即挖车在前，装载车在后的施工方法。（开挖示意图详见附土一）本工程采用反铲挖车，该型号挖车具有功率大、操作平稳、生产效率高的特点。能开挖停机面下类土，挖土时后退向下强制切土；采用铁马翻斗车将土石方运出沟槽内。拟投入机械：履带式挖土机（）台，汽车辆，水泵φ100mm台。根据槽底土基的情况，按设计图纸要求采用砾石为管道基础。砾石垫层厚度按设计图纸的规定铺设。基础的底层土不能有淤泥和碎土，如有超挖选用砾石砂或旧料填实，不得用土回填。表岩土类型米内边坡坡度允许值米外边坡坡度允许值人工素填土：在米内边坡坡度允许值的基础上增加粉质粘土：中砂土层：强分化基岩：、验槽由施工单位自检，再请监理工程师进行沟槽底高程、地基承载力等检测是否符合规范及设计要求，验槽合格后方能进行下一道工序。若遇软弱基础，地基承载力达不到设计要求，则再对地基进行处理。、管道安装砾石砂垫层按规定的沟槽宽度满堂铺设、摊平、压实。砾石砂铺设结束后，在铺好的砾石砂垫层上安装管道。①管道敷设前应逐根进行检查，确保无裂纹、承插口无裂纹和缺口、破损，密封橡胶圈不能有割裂、破损、气泡、大飞边、油类侵蚀现象变形、扭曲及不符合尺寸的不能使用。②套在插口上的橡胶圈应平直、无扭曲，同时尽量靠近插口端面，使之滚动到位。③为了使插口和胶圈能顺利均匀地进入承口，达到预定的位置，对口的承插口间的间距必须均匀一致，周围一圈同时进入承口，否则胶圈受压不均，进入速度不一致，造成胶圈扭曲而大幅度回弹。到位后的管道插口与承口之间的间隙为～.5cm，胶圈均紧贴止胶台，但不得露出止胶台。④装管的作业是循环交替进行，为了防止已装到位的管道回弹，单靠回填胸腔土和管道自身产生的磨擦阻力是阻止不了回弹力，因此还必须采用葫芦稳管，使之随后安装的管道能阻止回弹，如此循环。、管道回填管顶50cm以下人工回填夯实，管顶50cm以上采用人工配合机械回填夯实。分层回填，回填厚度每层不得超过30cm胸腔部位：两侧同时等高回填，每层虚铺厚...
