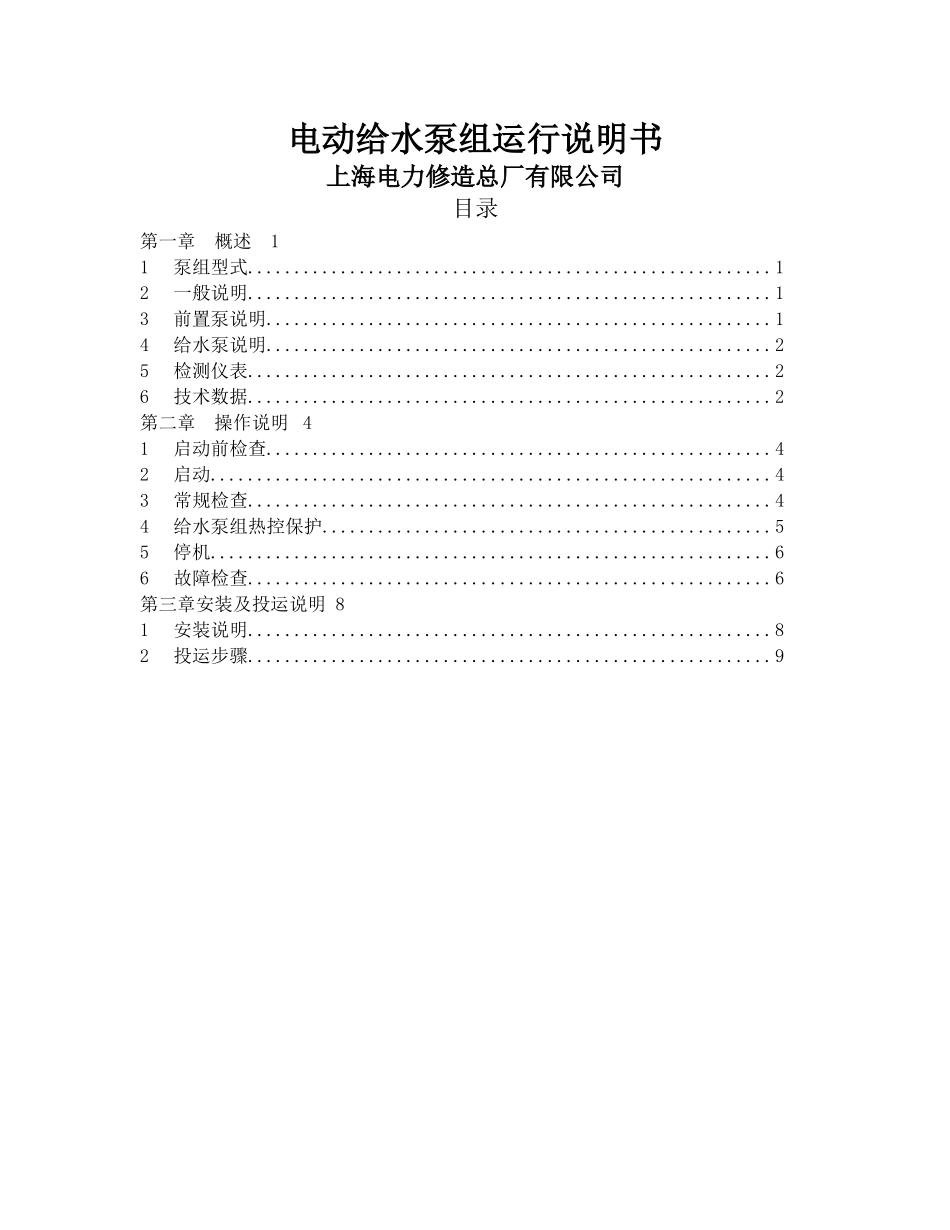

电动给水泵组运行说明书上海电力修造总厂有限公司目录第一章 概述11泵组型式........................................................12一般说明........................................................13前置泵说明......................................................14给水泵说明......................................................25检测仪表........................................................26技术数据........................................................2第二章 操作说明 41启动前检查......................................................42启动............................................................43常规检查........................................................44给水泵组热控保护................................................55停机............................................................66故障检查........................................................6第三章安装及投运说明 81安装说明........................................................82投运步骤........................................................9第一章 概述1 泵组型式HPT200-320-5s+k 给水泵组，配套于 600MW 汽轮发电机组 30%容量的电泵或300MW 汽轮发电机组 50%容量，有汽动泵组和电动泵组二种型式。1.1 电动泵组包括前置泵型号：FA1D56A给水泵型号：HPT200-320-5s+k(芯包进口)电机型号：YKS800-4(上海电机厂有限公司)偶合器型号：R16K550.1（进口 VOITH）2 一般说明电动泵组的驱动方式及配套型式为：前置泵由电动机的一端直接驱动，给水泵由电机另一端通过液力偶合器驱动。它们之间由叠片式挠性联轴器连接。给水泵和前置泵的轴承润滑油由液力偶合器润滑油系统供应。每套泵组都配有一前置泵进口滤网、给水泵进口滤网、给水泵出口逆止阀和最小流量再循环系统。前置泵、给水泵、电机、偶合器装在各自的底座上，底座都固定在一个共同的混凝土基础上。3 前置泵说明3.1 总则该泵为水平、单级轴向分开式，具有一支撑在近中心线的壳体以允许轴向和径向自由膨胀，从而保持对中性。该泵整体安装在装有适合的排水装置的刚性结构的泵座上。3.2 壳体壳体为高质量的碳钢铸件，是双蜗壳型、水平中心线分开、进出口水管在壳体下半部结构，这样可避免在检修时拆开联接管道。壳体水平中...
