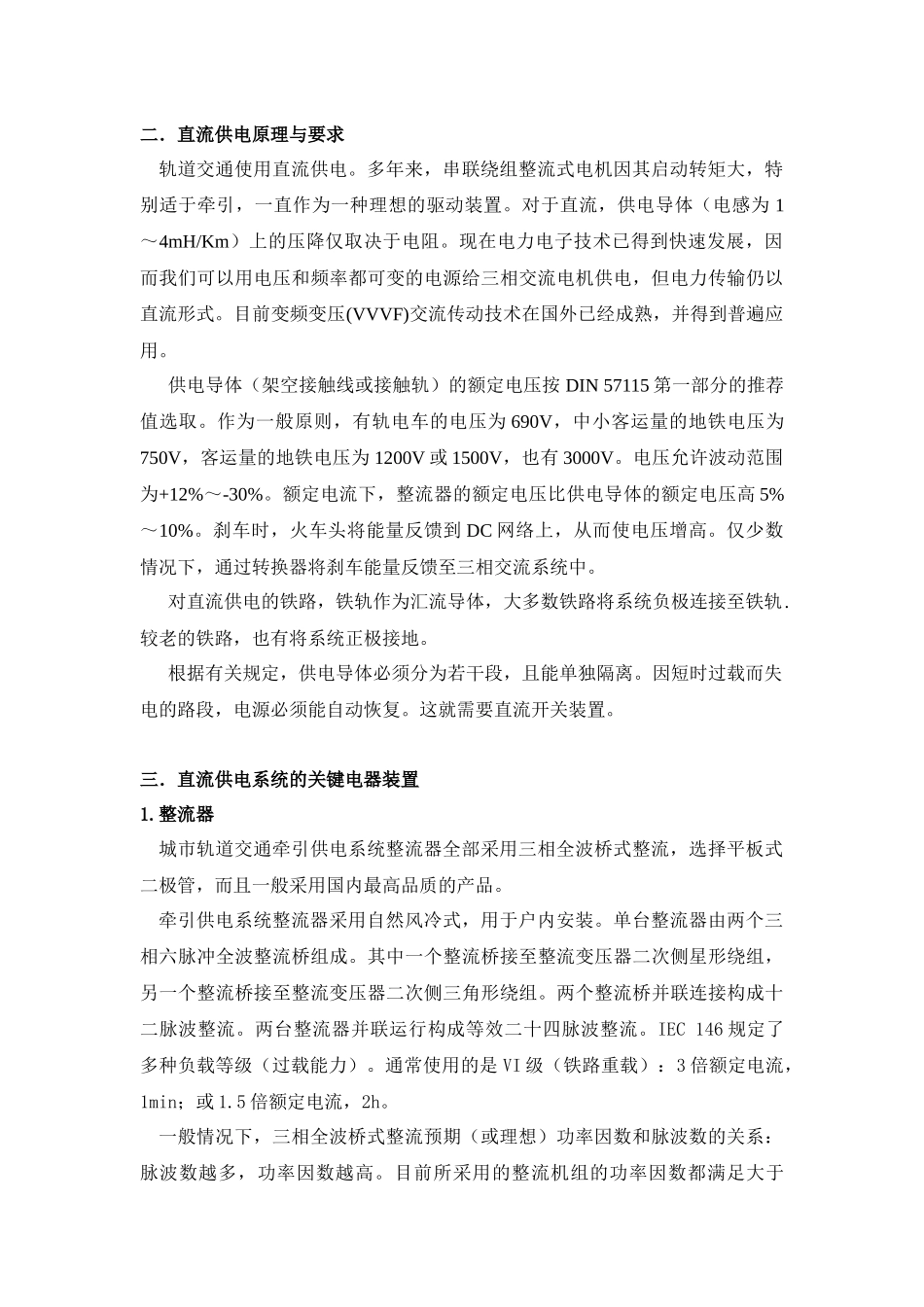

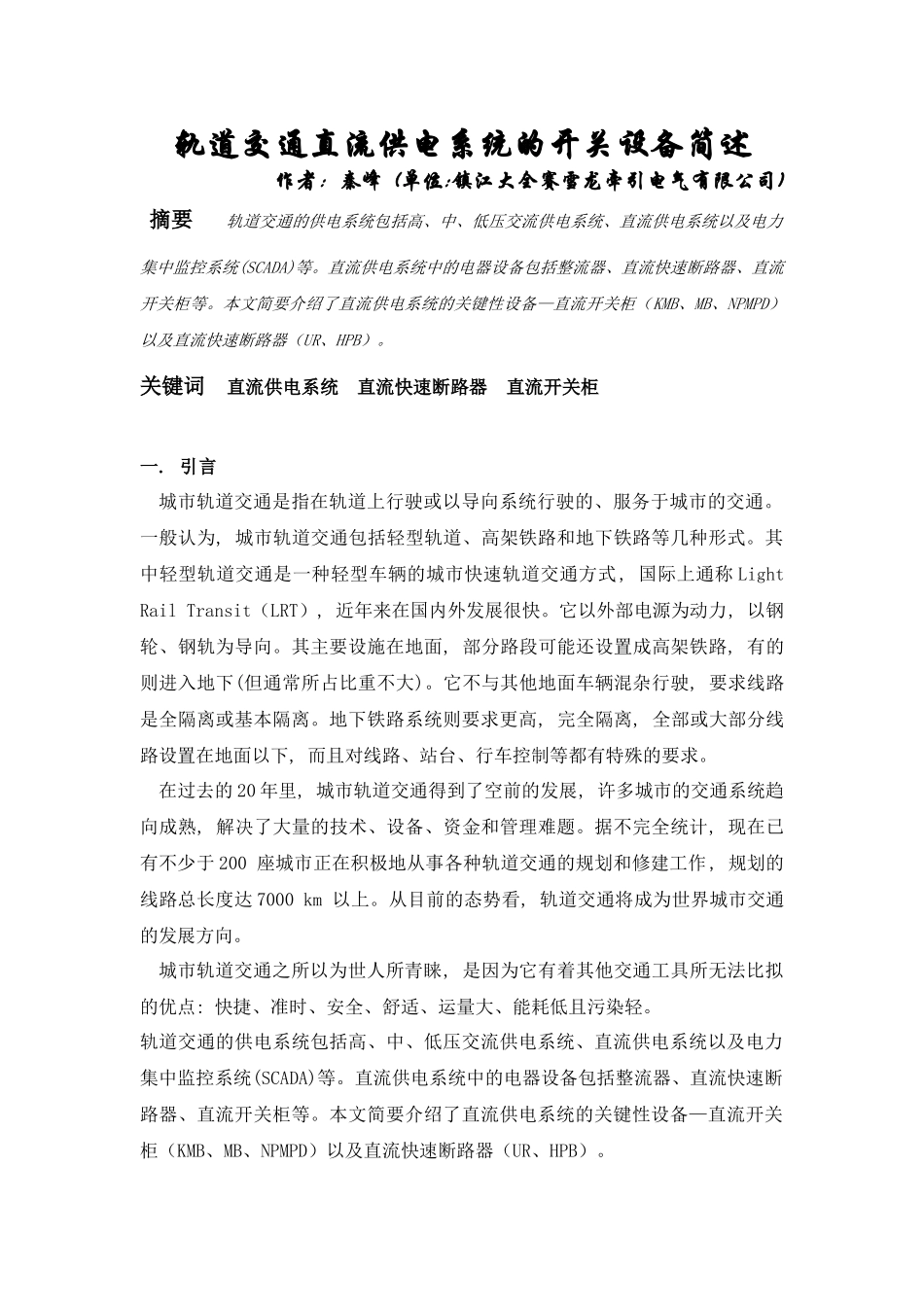

轨道交通直流供电系统的开关设备简述作者：秦峰 (单位:镇江大全赛雪龙牵引电气有限公司) 摘要 轨道交通的供电系统包括高、中、低压交流供电系统、直流供电系统以及电力集中监控系统(SCADA)等。直流供电系统中的电器设备包括整流器、直流快速断路器、直流开关柜等。本文简要介绍了直流供电系统的关键性设备—直流开关柜（KMB、MB、NPMPD）以及直流快速断路器（UR、HPB）。关键词 直流供电系统 直流快速断路器 直流开关柜 一. 引言城市轨道交通是指在轨道上行驶或以导向系统行驶的、服务于城市的交通。一般认为, 城市轨道交通包括轻型轨道、高架铁路和地下铁路等几种形式。其中轻型轨道交通是一种轻型车辆的城市快速轨道交通方式, 国际上通称 Light Rail Transit（LRT）, 近年来在国内外发展很快。它以外部电源为动力, 以钢轮、钢轨为导向。其主要设施在地面, 部分路段可能还设置成高架铁路, 有的则进入地下(但通常所占比重不大)。它不与其他地面车辆混杂行驶, 要求线路是全隔离或基本隔离。地下铁路系统则要求更高, 完全隔离, 全部或大部分线路设置在地面以下, 而且对线路、站台、行车控制等都有特殊的要求。在过去的 20 年里, 城市轨道交通得到了空前的发展, 许多城市的交通系统趋向成熟, 解决了大量的技术、设备、资金和管理难题。据不完全统计, 现在已有不少于 200 座城市正在积极地从事各种轨道交通的规划和修建工作, 规划的线路总长度达 7000 km 以上。从目前的态势看, 轨道交通将成为世界城市交通的发展方向。城市轨道交通之所以为世人所青睐, 是因为它有着其他交通工具所无法比拟的优点: 快捷、准时、安全、舒适、运量大、能耗低且污染轻。轨道交通的供电系统包括高、中、低压交流供电系统、直流供电系统以及电力集中监控系统(SCADA)等。直流供电系统中的电器设备包括整流器、直流快速断路器、直流开关柜等。本文简要介绍了直流供电系统的关键性设备—直流开关柜（KMB、MB、NPMPD）以及直流快速断路器（UR、HPB）。二．直流供电原理与要求轨道交通使用直流供电。多年来，串联绕组整流式电机因其启动转矩大，特别适于牵引，一直作为一种理想的驱动装置。对于直流，供电导体（电感为 1～4mH/Km）上的压降仅取决于电阻。现在电力电子技术已得到快速发展，因而我们可以用电压和频率都可变的电源给三相交流电机供电，但电力传输仍以直流形式。目前变频变压(VVVF)交流传动技术在国外已经成熟，并得到普遍应用...
