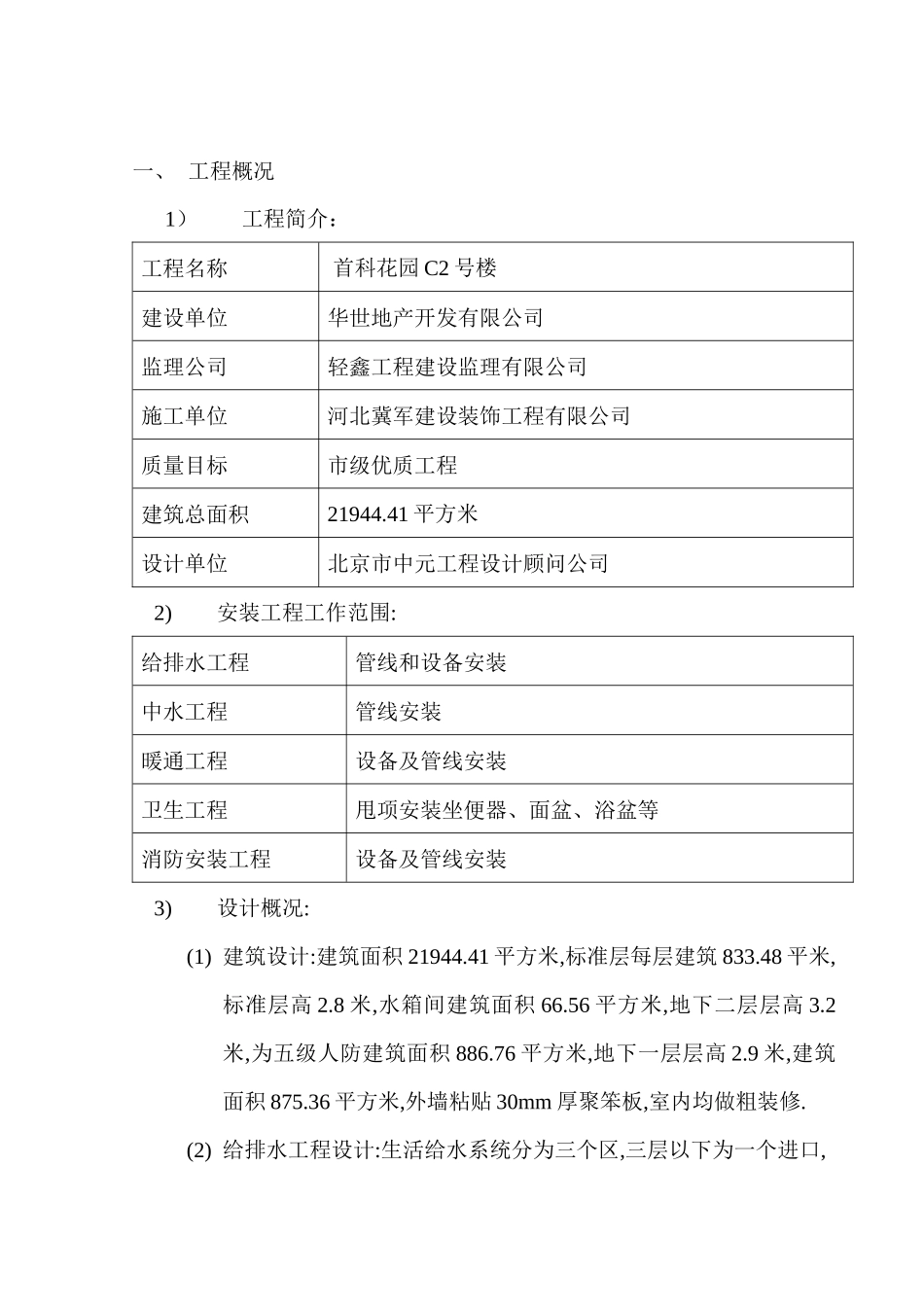

一、 工程概况1）工程简介：工程名称 首科花园 C2 号楼建设单位华世地产开发有限公司监理公司轻鑫工程建设监理有限公司施工单位河北冀军建设装饰工程有限公司质量目标市级优质工程建筑总面积21944.41 平方米设计单位北京市中元工程设计顾问公司2)安装工程工作范围:给排水工程管线和设备安装中水工程管线安装暖通工程设备及管线安装卫生工程甩项安装坐便器、面盆、浴盆等消防安装工程设备及管线安装3)设计概况:(1) 建筑设计:建筑面积 21944.41 平方米,标准层每层建筑 833.48 平米,标准层高 2.8 米,水箱间建筑面积 66.56 平方米,地下二层层高 3.2米,为五级人防建筑面积 886.76 平方米,地下一层层高 2.9 米,建筑面积 875.36 平方米,外墙粘贴 30mm 厚聚笨板,室内均做粗装修.(2) 给排水工程设计:生活给水系统分为三个区,三层以下为一个进口,设计流量为 1.74L/S,人防地下室给水进口设计流量为 9.00L/S,地下室泵房给水进口设计流量 14.62L/S,均由市政管网供水,中区为四至十层设计流量5.79L/S,高区十五层到二十四层设计流量 5.45L/S.中水系统分二个区:十二层以下为低区设计流量 4.75L/S;十三层以上为高区设计流量 4.75L/S;水源来自 C3#楼中水处理站.生活污水分两个系统:经化粪池处理后排入市政污水管网.其余污水排至中水处理站,处理后供小区回用.(3) 消防工程设计:室外设计两套水泵接合器;室内消火栓给水系统和手提灭火器。其室外消防栓流量 15L/S,室内消火栓水量 20L/S.(4) 暖通设计:采暖设计:采暖共设 2 个热力入口,供回水温度 80/60 度,R-1 为塔楼采暖入口,采暖热指标为 46.7W/m2.R-2 为人防值班室热力入口,采暖形式为上供上回异程式系统.通风设计(1)清洁式通风 (2)滤毒式通风 (3)隔绝式通风进排风管采用 2 m m 厚钢板气密焊接,送风管采用 0.75 镀锌钢板法兰连接 8501 胶条作垫料.(5)卫生系统设计:坐便器、洗脸盆、地漏及浴盆.(6)人防污水用污水泵提升至室外排到市政管网。二、 编制依据：1．首科花园 C2＃楼施工图。2．《建筑安装工程质量检验评定标准》① 建筑工程施工质量验收统一标准 GB50300-2001.② 建筑给水排水及采暖工程施工质量验收规范 GB50242-2002.③ 通风与空调工程施工质量验收规范 GBS0243-2001.3．《建筑设备施工安装通用图集》4．《建筑安装分项工程施工工艺标准》京地方标准5．《北京市消防条例》6．《防空地下室通用图》通风部分7．＜北京市建筑工程暖卫设备安装质量...
