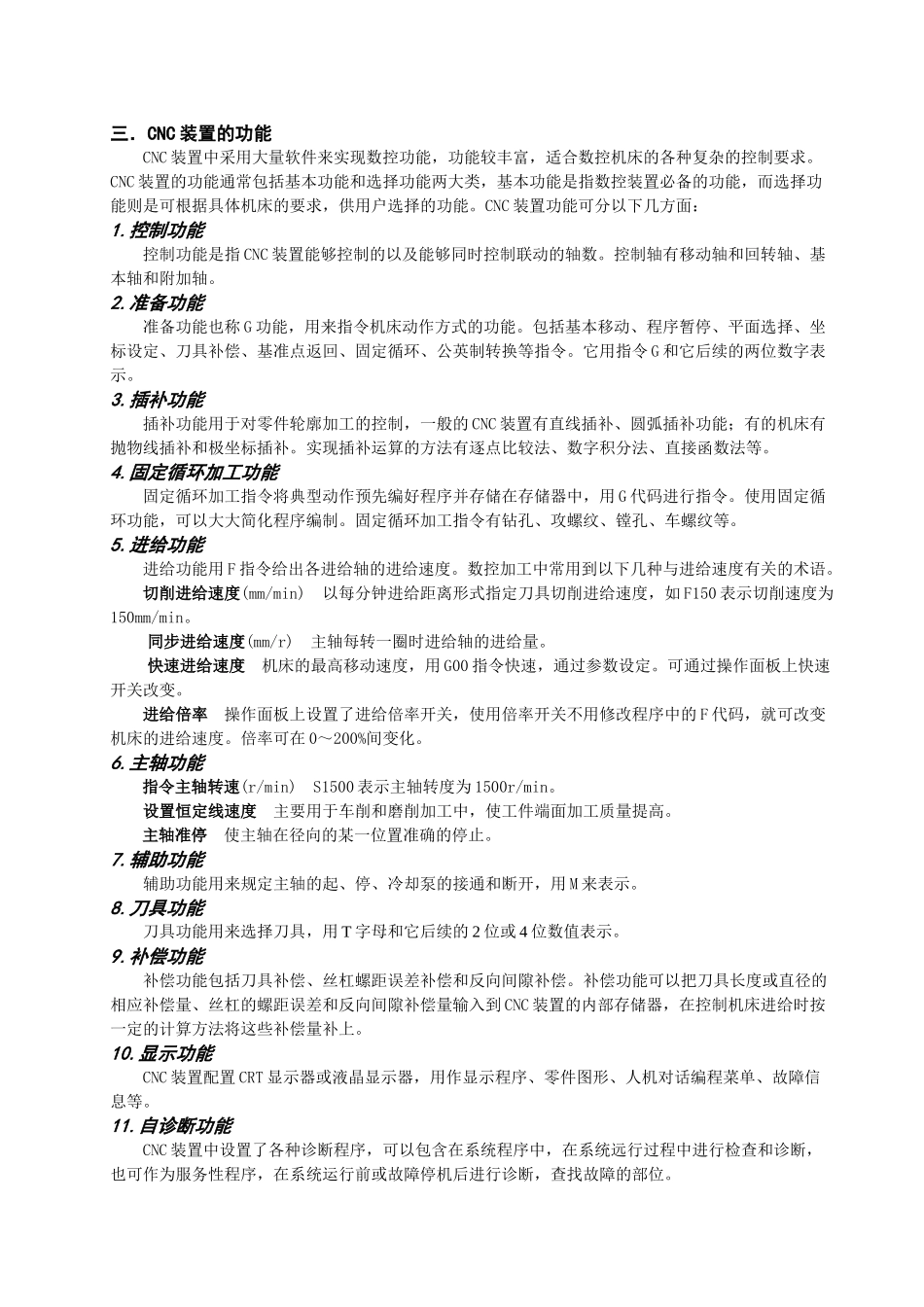

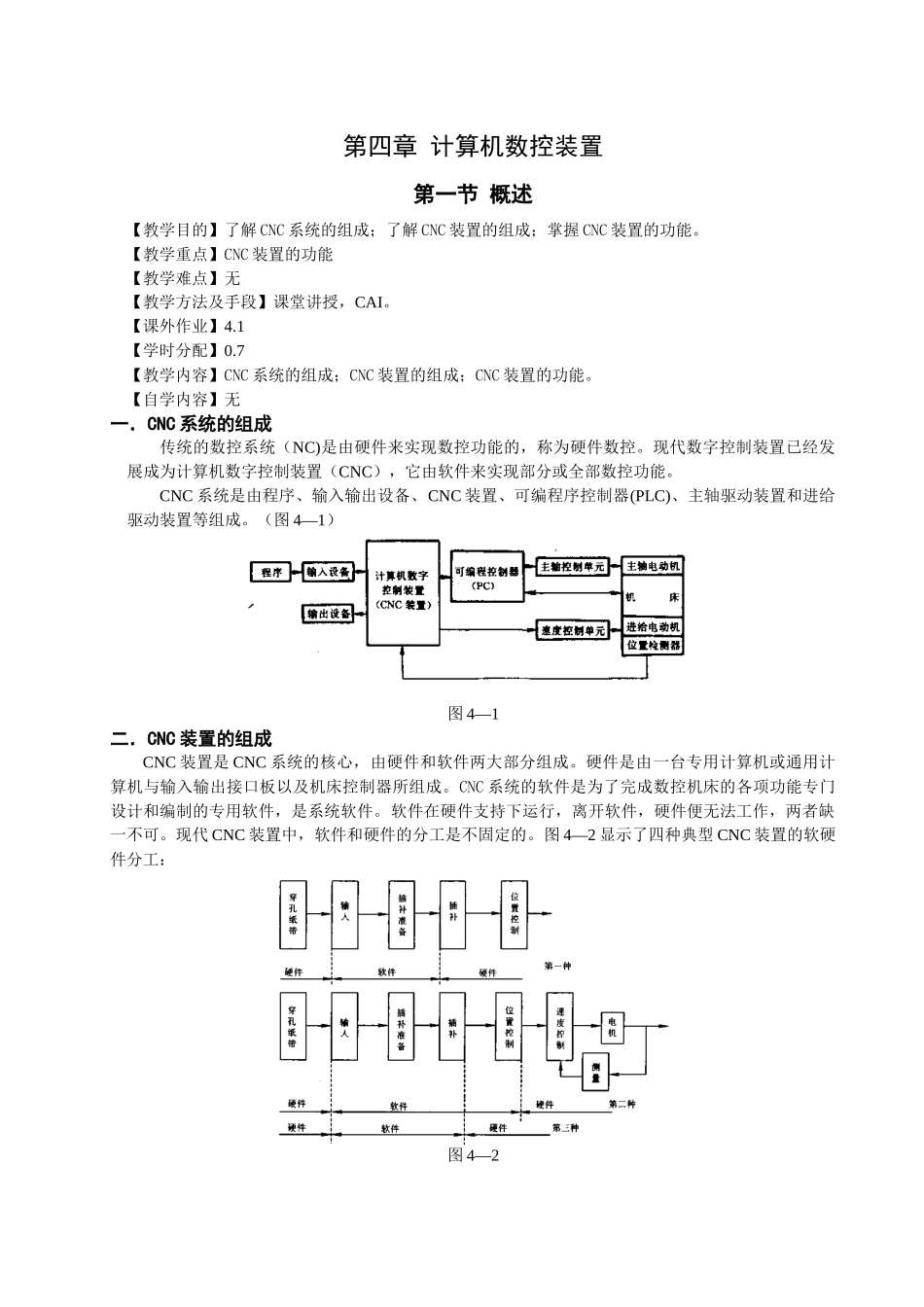

数控机床备课笔记第四版学时数：40教师：刘 有 余班级：机制 20031/2/3课程代号：01324040机械工程系2006 年秋制订第四章 计算机数控装置第一节 概述 【教学目的】了解 CNC 系统的组成；了解 CNC 装置的组成；掌握 CNC 装置的功能。 【教学重点】CNC 装置的功能 【教学难点】无 【教学方法及手段】课堂讲授，CAI。 【课外作业】4.1 【学时分配】0.7 【教学内容】CNC 系统的组成；CNC 装置的组成；CNC 装置的功能。 【自学内容】无一．CNC 系统的组成传统的数控系统（NC)是由硬件来实现数控功能的，称为硬件数控。现代数字控制装置已经发展成为计算机数字控制装置（CNC），它由软件来实现部分或全部数控功能。CNC 系统是由程序、输入输出设备、CNC 装置、可编程序控制器(PLC)、主轴驱动装置和进给驱动装置等组成。（图 4—1）图 4—1二．CNC 装置的组成CNC 装置是 CNC 系统的核心，由硬件和软件两大部分组成。硬件是由一台专用计算机或通用计算机与输入输出接口板以及机床控制器所组成。CNC 系统的软件是为了完成数控机床的各项功能专门设计和编制的专用软件，是系统软件。软件在硬件支持下运行，离开软件，硬件便无法工作，两者缺一不可。现代 CNC 装置中，软件和硬件的分工是不固定的。图 4—2 显示了四种典型 CNC 装置的软硬件分工：图 4—2三．CNC 装置的功能CNC 装置中采用大量软件来实现数控功能，功能较丰富，适合数控机床的各种复杂的控制要求。CNC 装置的功能通常包括基本功能和选择功能两大类，基本功能是指数控装置必备的功能，而选择功能则是可根据具体机床的要求，供用户选择的功能。CNC 装置功能可分以下几方面：1.控制功能控制功能是指 CNC 装置能够控制的以及能够同时控制联动的轴数。控制轴有移动轴和回转轴、基本轴和附加轴。2.准备功能准备功能也称 G 功能，用来指令机床动作方式的功能。包括基本移动、程序暂停、平面选择、坐标设定、刀具补偿、基准点返回、固定循环、公英制转换等指令。它用指令 G 和它后续的两位数字表示。3.插补功能插补功能用于对零件轮廓加工的控制，一般的 CNC 装置有直线插补、圆弧插补功能；有的机床有抛物线插补和极坐标插补。实现插补运算的方法有逐点比较法、数字积分法、直接函数法等。4.固定循环加工功能固定循环加工指令将典型动作预先编好程序并存储在存储器中，用 G 代码进行指令。使用固定循环功能，可以大大简化程序编制。固定循环...
