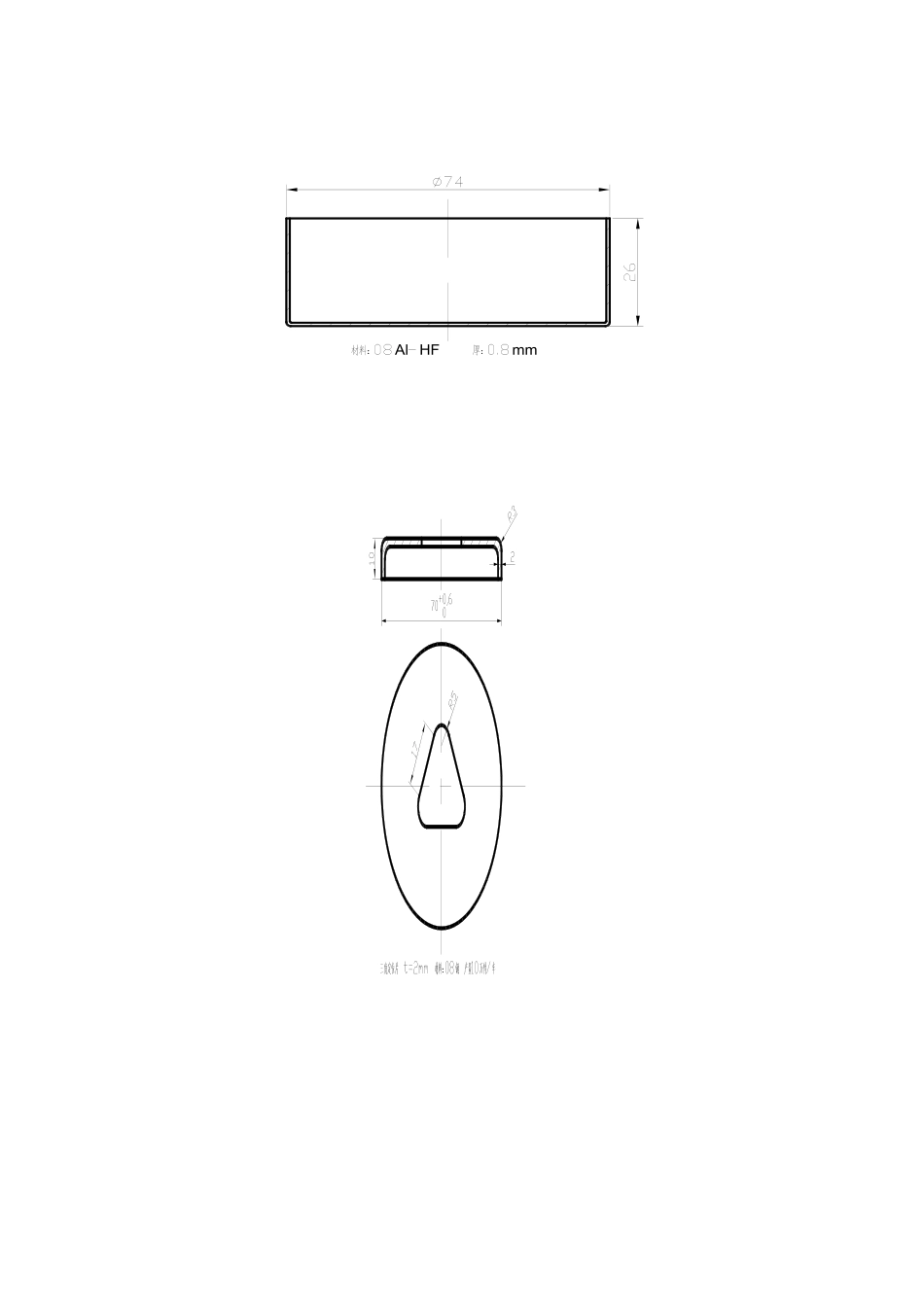

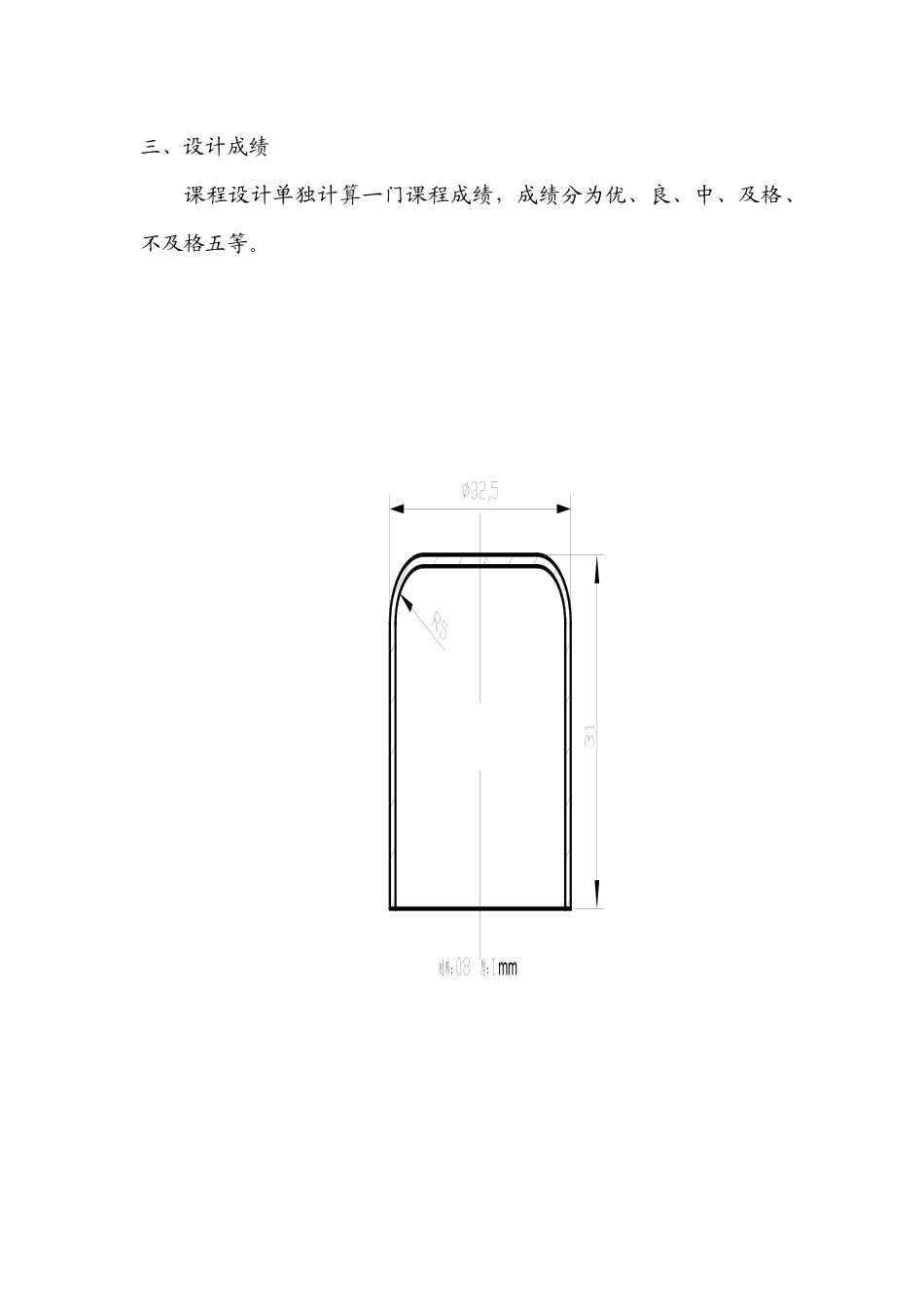

《冷冲压工艺及模具设计》课程设计指导书一、课程设计的目的《冷冲压工艺与模具设计》课程设计是冷冲模课程的最后一个教学环节，同时是第一次对学生进行全面的模具设计训练。其基本目的是：（1）综合运用冷冲模课程和其它有关先修课程的理论及生产实践的知识去分析和解决模具设计问题，并使所学专业知识得到进一步巩固和深化。（2）学习模具设计的一般方法，了解和掌握常用模具整体设计、零部件的设计过程和计算方法，培养正确的设计思想和分析问题、解决问题的能力，特别是总体设计和计算的能力。（3）通过计算和绘图，学会运用标准、规范、手册、图册和查阅有关技术资料等，培养模具设计的基本技能。二、课程设计的内容课程设计的题目为常用简单冲压零件的冲模设计，具体题目见每组的分组名单。其具体内容如下：（1）模具整体方案设计，包括零件的工艺分析、模具类型的确定、压力中心计算、刃口尺寸计算、压力机选择等；（2）模具整装配图和模具重要零件设计；（3）编写设计计算说明书。要求每个学生完成：模具整体装配图 1 张，凸模、凹模、凸凹模等零件图 3－5 张，设计计算说明书 1 份（不少于 20 页）。三、设计成绩 课程设计单独计算一门课程成绩，成绩分为优、良、中、及格、不及格五等。mmAl HFmmtmm+0.30空心铆钉 t=0.6 材料：纯铜 大批量盒 t=1mm 材料：08钢 材料：20F 料厚：0.8mm材料：20F 料厚：1mm材料：20F（低碳钢） 料厚 0.5mm材料：20F 料厚：0.5mm变压器铁芯片 材料：D310衬板 材料：30未注圆角 R0.5 生产批量：大批量 材料：08F 料厚：1mm未注圆角 R0.4 生产批量：大批量 材料：08F 料厚：1mm材 料 为 Q235 钢 ， 板 料 厚 度 t=3mm 生 产 批 量 ： 大 批 量 材料为 08 钢，板料厚度 t=1 mm 生产批量：大批量材 料 为 Q235 钢 ， 板 料 厚 度 t=1.5mm 生 产 批 量 ： 大 批 量材料为 Q235 钢，板料厚度 t=1.5mm 生产批量：大批量材 料 为 Q235 钢 ， 板 料 厚 度 t=1.5mm 生 产 批 量 ： 大 批 量材料为 08 钢，板料厚度 t=1mm 生产批量：大批量材料为 08 钢，板料厚度 t=1 mm 生产批量：大批量
