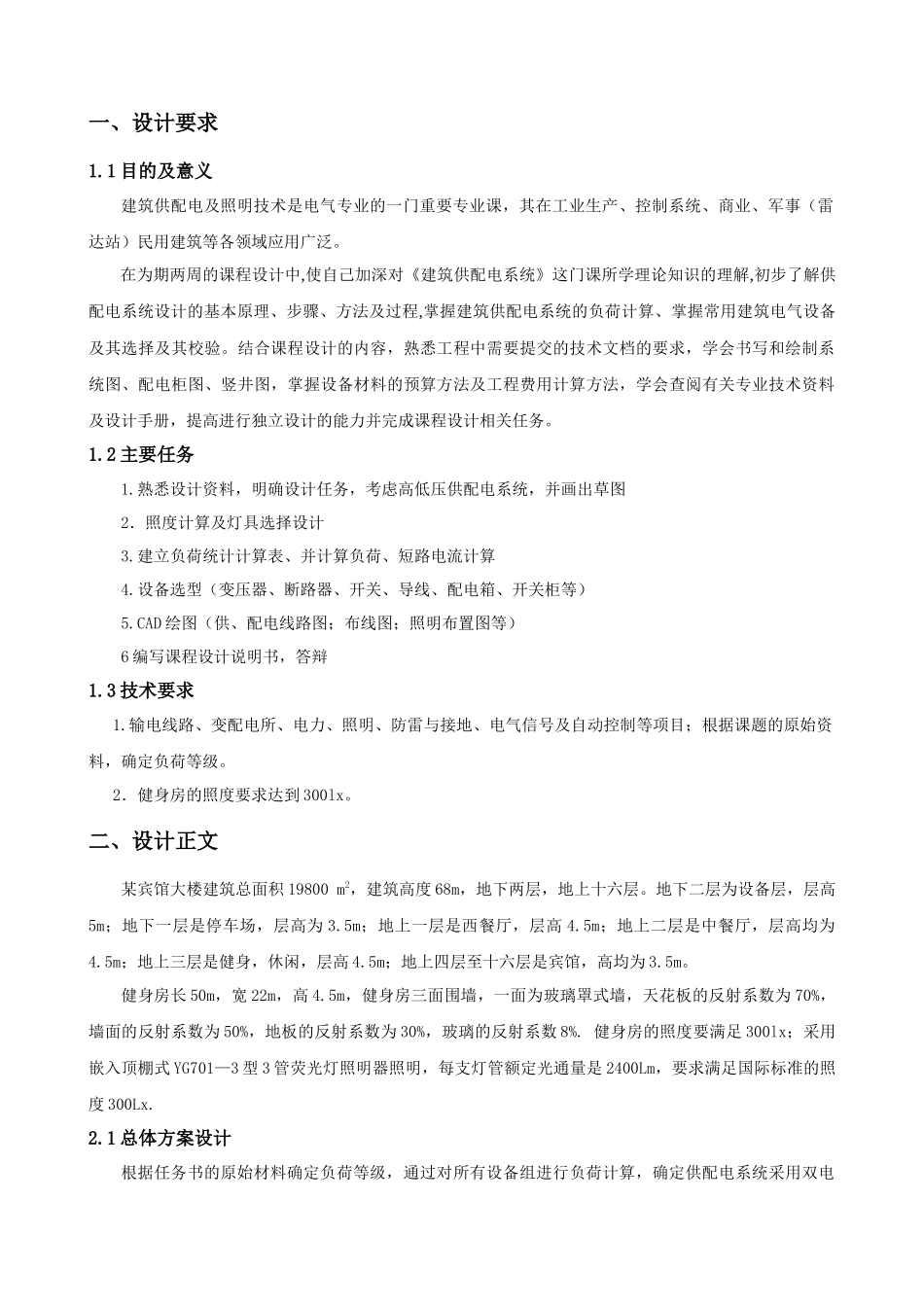

科信学院课程设计说明书（2011/2012 学年第一学期）课程名称 ： 建筑供配电及照明技术 题 目 ：酒店宾馆大楼建筑供配电及照明设计专业班级 ： 电气 02 班 学生姓名 ： 吕崇振 学 号： 080062206 指导教师 ： 王静爽 设计周数 ： 两 周 设计成绩 ： 2011.12.12~2011.12.22一、设计要求1.1 目的及意义建筑供配电及照明技术是电气专业的一门重要专业课，其在工业生产、控制系统、商业、军事（雷达站）民用建筑等各领域应用广泛。 在为期两周的课程设计中,使自己加深对《建筑供配电系统》这门课所学理论知识的理解,初步了解供配电系统设计的基本原理、步骤、方法及过程,掌握建筑供配电系统的负荷计算、掌握常用建筑电气设备及其选择及其校验。结合课程设计的内容，熟悉工程中需要提交的技术文档的要求，学会书写和绘制系统图、配电柜图、竖井图，掌握设备材料的预算方法及工程费用计算方法，学会查阅有关专业技术资料及设计手册，提高进行独立设计的能力并完成课程设计相关任务。 1.2 主要任务1.熟悉设计资料，明确设计任务，考虑高低压供配电系统，并画出草图2．照度计算及灯具选择设计3.建立负荷统计计算表、并计算负荷、短路电流计算4.设备选型（变压器、断路器、开关、导线、配电箱、开关柜等）5.CAD 绘图（供、配电线路图；布线图；照明布置图等）6 编写课程设计说明书，答辩1.3 技术要求1.输电线路、变配电所、电力、照明、防雷与接地、电气信号及自动控制等项目；根据课题的原始资料，确定负荷等级。2．健身房的照度要求达到 300lx。二、设计正文某宾馆大楼建筑总面积 19800 m2，建筑高度 68m，地下两层，地上十六层。地下二层为设备层，层高5m；地下一层是停车场，层高为 3.5m；地上一层是西餐厅，层高 4.5m；地上二层是中餐厅，层高均为4.5m；地上三层是健身，休闲，层高 4.5m；地上四层至十六层是宾馆，高均为 3.5m。健身房长 50m，宽 22m，高 4.5m，健身房三面围墙，一面为玻璃罩式墙，天花板的反射系数为 70%，墙面的反射系数为 50%，地板的反射系数为 30%，玻璃的反射系数 8%. 健身房的照度要满足 300lx；采用嵌入顶棚式 YG701—3 型 3 管荧光灯照明器照明，每支灯管额定光通量是 2400Lm，要求满足国际标准的照度 300Lx. 2.1 总体方案设计根据任务书的原始材料确定负荷等级，通过对所有设备组进行负荷计算，确定供配电系统采用双电源双变压器并列运行。两台变压器相互备用，当...
