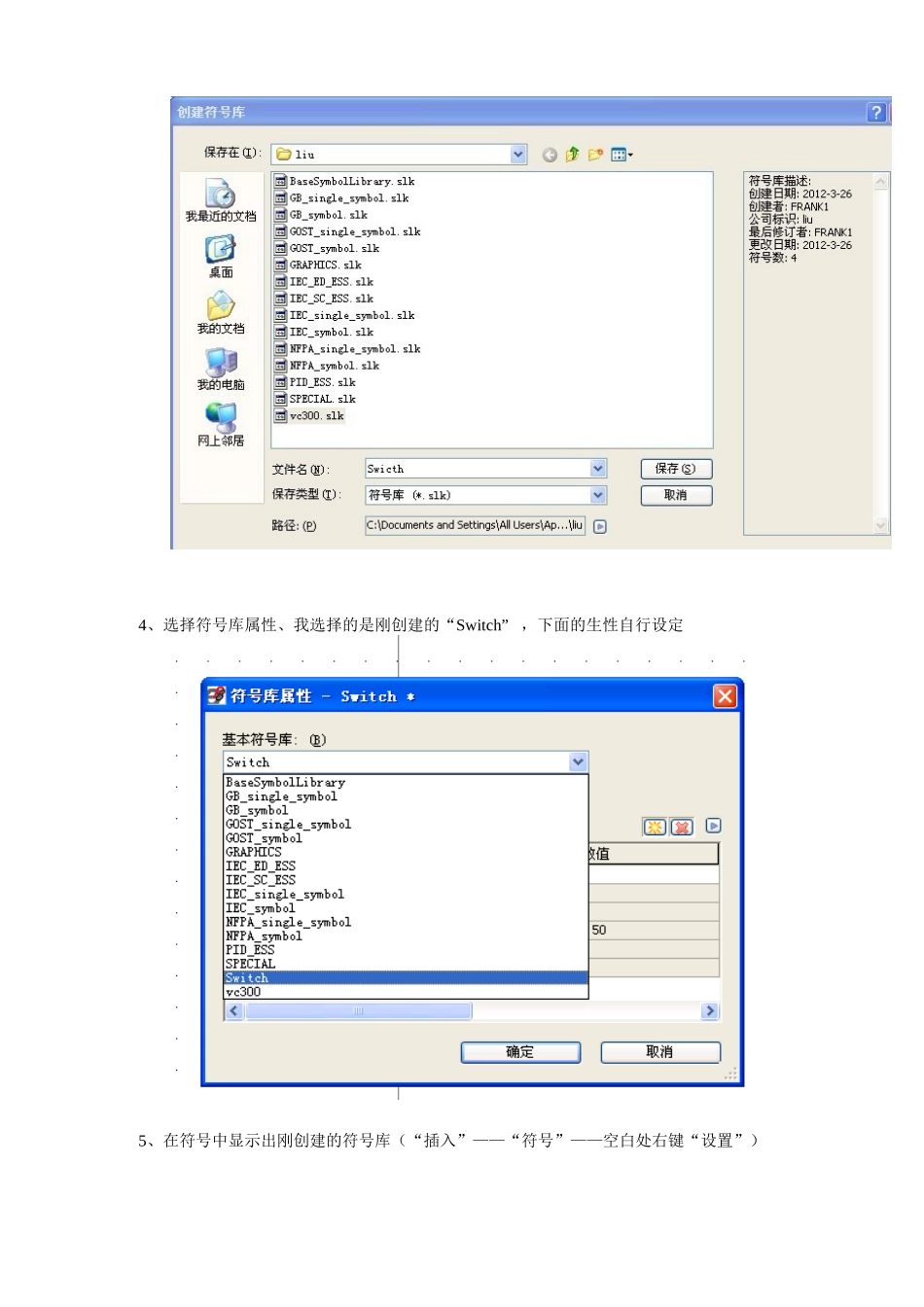

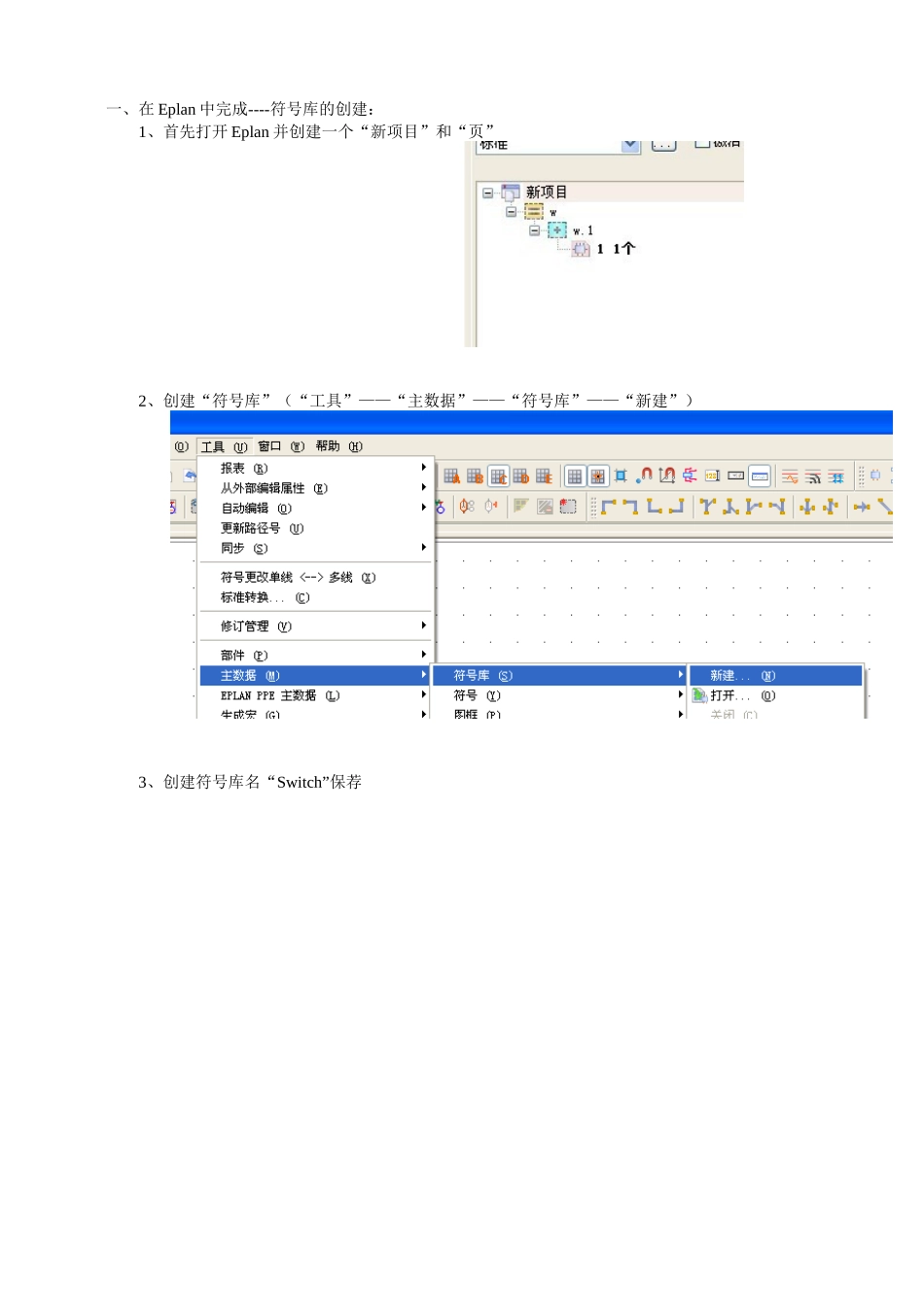

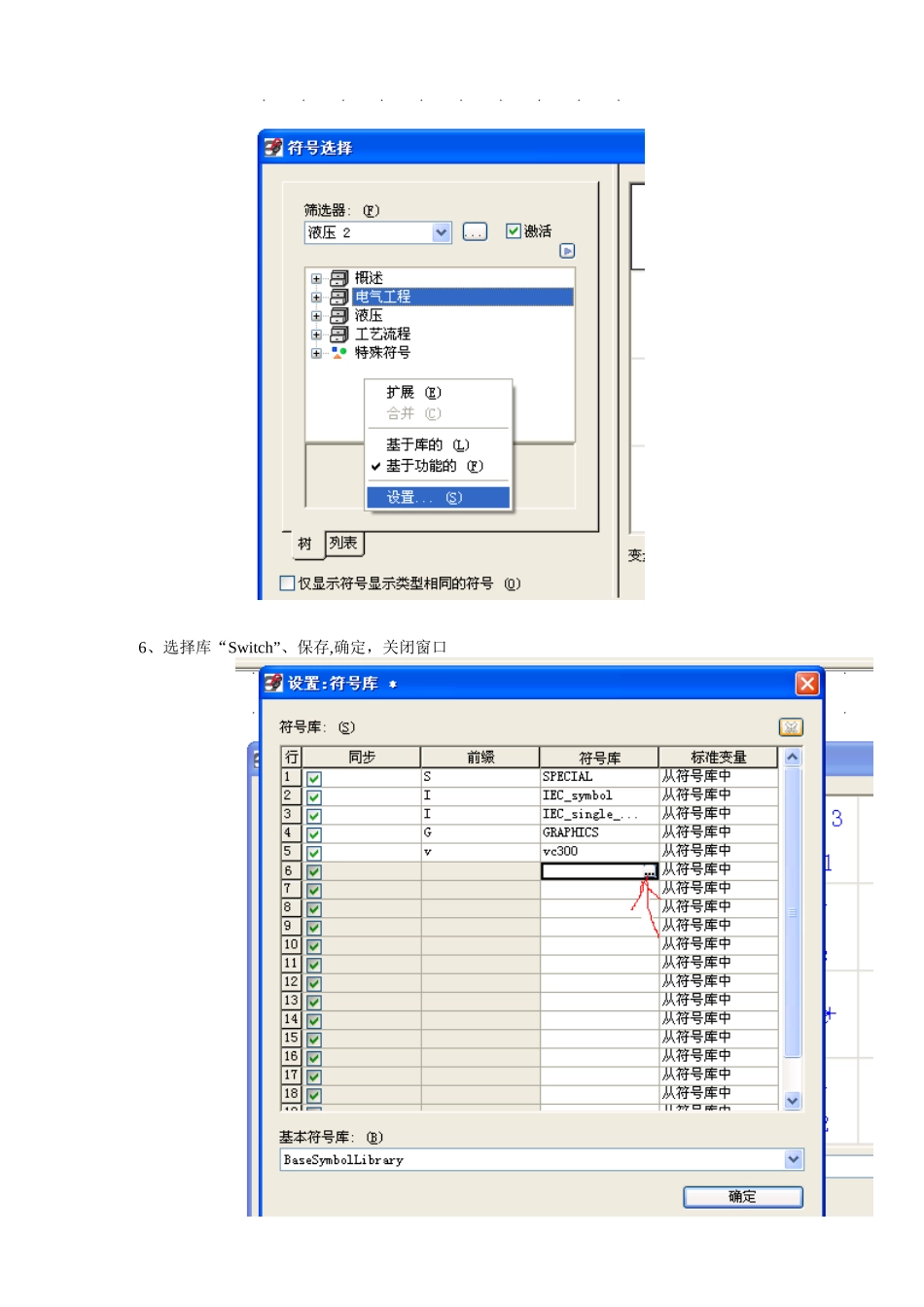

一、在 Eplan 中完成----符号库的创建：1、首先打开 Eplan 并创建一个“新项目”和“页”2、创建“符号库”（“工具”——“主数据”——“符号库”——“新建”）3、创建符号库名“Switch”保荐4、选择符号库属性、我选择的是刚创建的“Switch” ，下面的生性自行设定5、在符号中显示出刚创建的符号库（“插入”——“符号”——空白处右键“设置”）6、选择库“Switch”、保存,确定，关闭窗口二、符号的创建1、在“1 1 个”编集页中画一个自已想要的电器元件（从“插入”中选择一个现有的“符号”或“宏元件”也可以） 1、1 例如在页中画的新电器元件（固态继电器）2、新建符号页（“工具”——“主数据”——“符号”——“新建”）3、将“1、1”中创建的元件复制到“Switch”符号面版中，确定3、1 选择刚创建的符号区3、2 确定即可从符号库中调用刚创建的符号三、将刚创建的符号与设备库相关联1 创建设备文件1、1 任选一区域创建你要的设备1、2 将“部件编号”改成你要的符号。如“switch”1、3 选择“功能模板”“连接点代号”“技术参数”都做一下设定; 另外再在本界面的“设备选择”中新建一个“功能模板”(这一块最重要)1.4 选择符号下面的“。。。。”1.5 选择刚创建的符号“确定”、“应用”即可最后关毕窗口就可以从设备中找到刚创建的设备插入图中
