×××工程模板施工组织设计方案(DOC8页)VIP免费

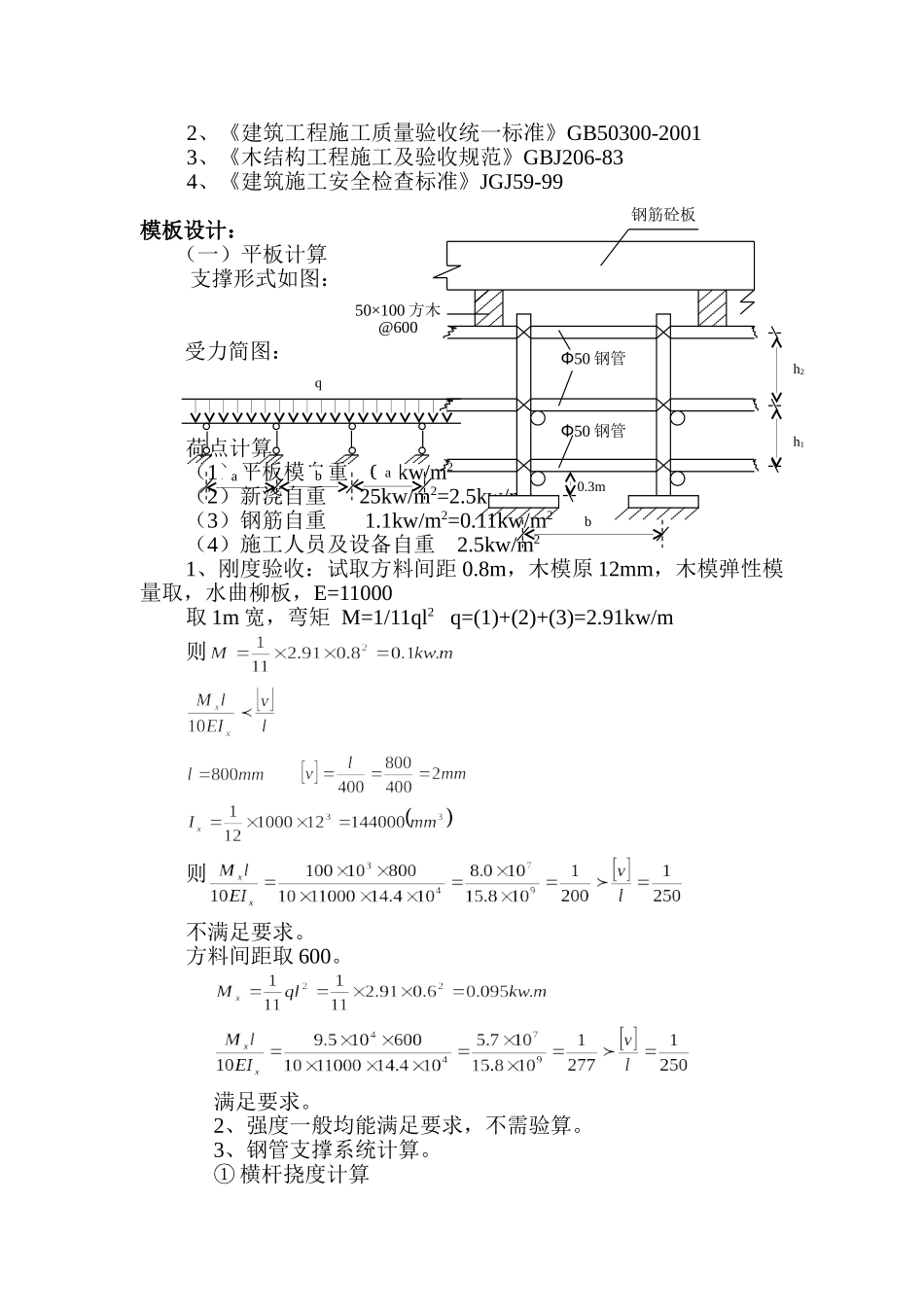

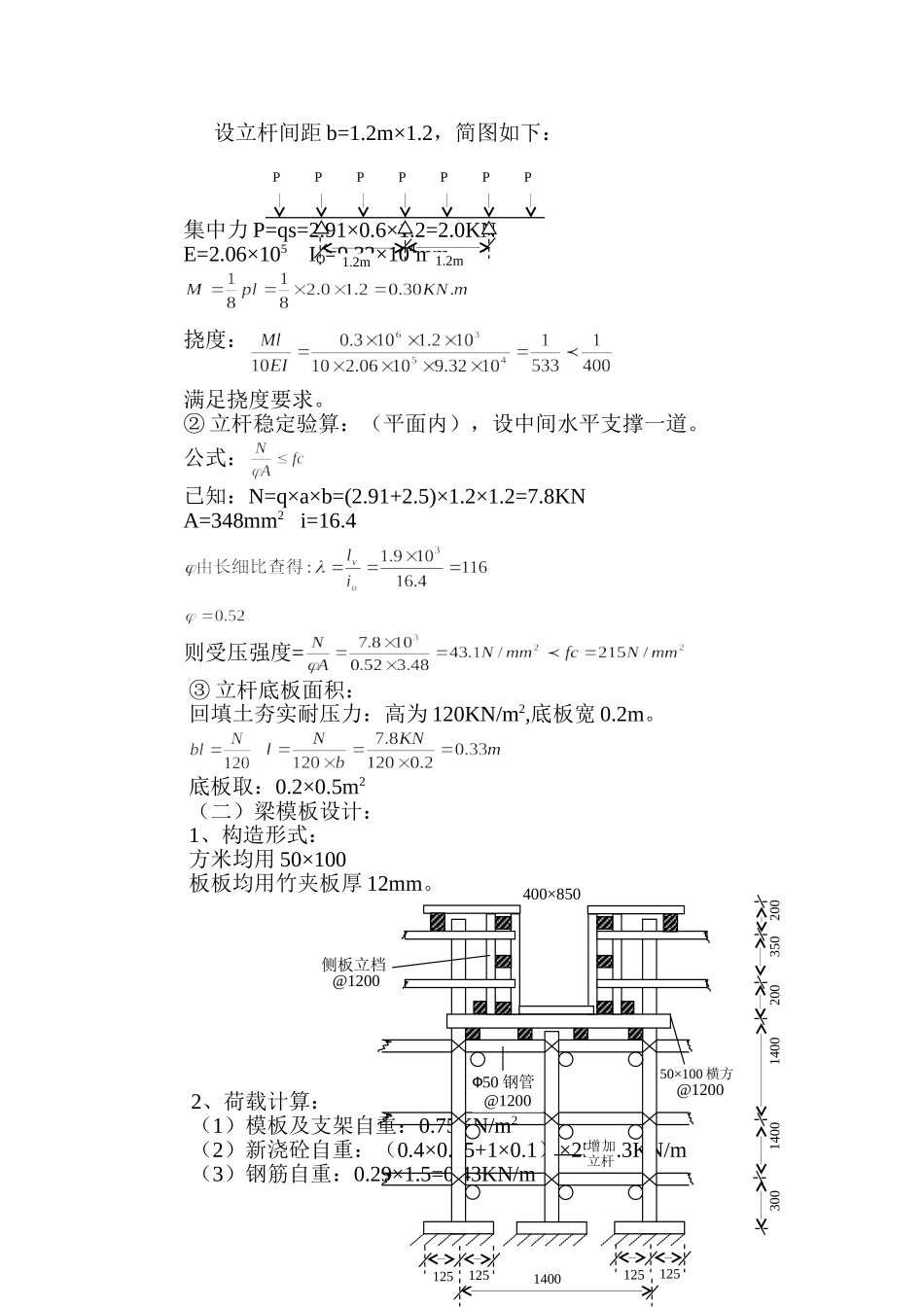

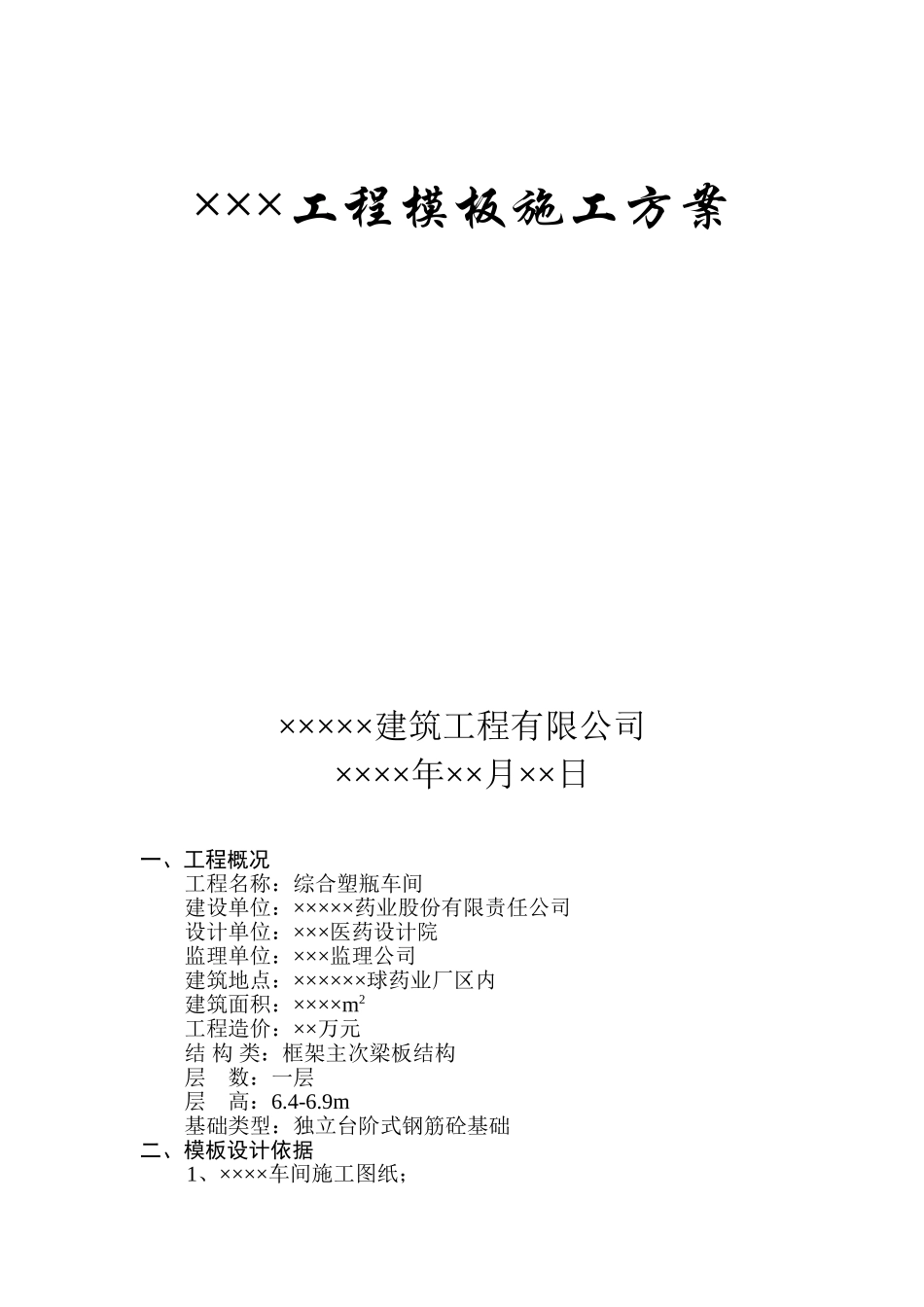

×××工程模板施工方案×××××建筑工程有限公司××××年××月××日一、工程概况工程名称：综合塑瓶车间建设单位：×××××药业股份有限责任公司设计单位：×××医药设计院监理单位：×××监理公司建筑地点：××××××球药业厂区内建筑面积：××××m2工程造价：××万元结 构 类：框架主次梁板结构层 数：一层层 高：6.4-6.9m基础类型：独立台阶式钢筋砼基础二、模板设计依据1、××××车间施工图纸；2、《建筑工程施工质量验收统一标准》GB50300-20013、《木结构工程施工及验收规范》GBJ206-834、《建筑施工安全检查标准》JGJ59-99模板设计：（一）平板计算支撑形式如图：受力简图：荷点计算：（1）平板模自重 0.3kw/m2（2）新浇自重 25kw/m2=2.5kw/m2（3）钢筋自重 1.1kw/m2=0.11kw/m2（4）施工人员及设备自重 2.5kw/m21、刚度验收：试取方料间距 0.8m，木模原 12mm，木模弹性模量取，水曲柳板，E=11000取 1m 宽，弯矩 M=1/11ql2 q=(1)+(2)+(3)=2.91kw/m则 则不满足要求。方料间距取 600。满足要求。2、强度一般均能满足要求，不需验算。3、钢管支撑系统计算。① 横杆挠度计算aabq钢筋砼板Φ50 钢管Φ50 钢管0.3m50×100 方木@600bh2h1设立杆间距 b=1.2m×1.2，简图如下：集中力 P=qs=2.91×0.6×1.2=2.0KNE=2.06×105 IO=9.32×104mm挠度：满足挠度要求。② 立杆稳定验算：（平面内），设中间水平支撑一道。公式：已知：N=q×a×b=(2.91+2.5)×1.2×1.2=7.8KNA=348mm2 i=16.4则受压强度=③ 立杆底板面积：回填土夯实耐压力：高为 120KN/m2,底板宽 0.2m。 底板取：0.2×0.5m2（二）梁模板设计：1、构造形式：方米均用 50×100板板均用竹夹板厚 12mm。2、荷载计算：（1）模板及支架自重：0.75KN/m2（2）新浇砼自重：（0.4×0.85+1×0.1）×25=7.3KN/m（3）钢筋自重：0.29×1.5=0.43KN/m1.2mPPPPP1.2mPP侧板立档@1200400×850Φ50 钢管@120050×100 横方@1200增加立杆125125140012512520035020014001400300（4）施工人员及设备自重：1.5KN/m2（5）振捣砼时产生的荷载水平：2.0KN/m2 垂直而：4.0KN/m2（6）新浇砼侧压力 V：自小时 1.5 米=30.4KN/m2P2=25H =25×0.85=21.2KN/m2受简图如下：（7）倾倒砼时产生的荷载。对垂直而产生水平荷载 2KN/m23、梁底水平钢管计算：荷载组合：（1）+（2）+（3）+（5） 荷载宽 B荷载简图P=（0.75×1.4×B）+7.3B+0.43B+2×1.4×B=11.6B B(米)挠度公式...
