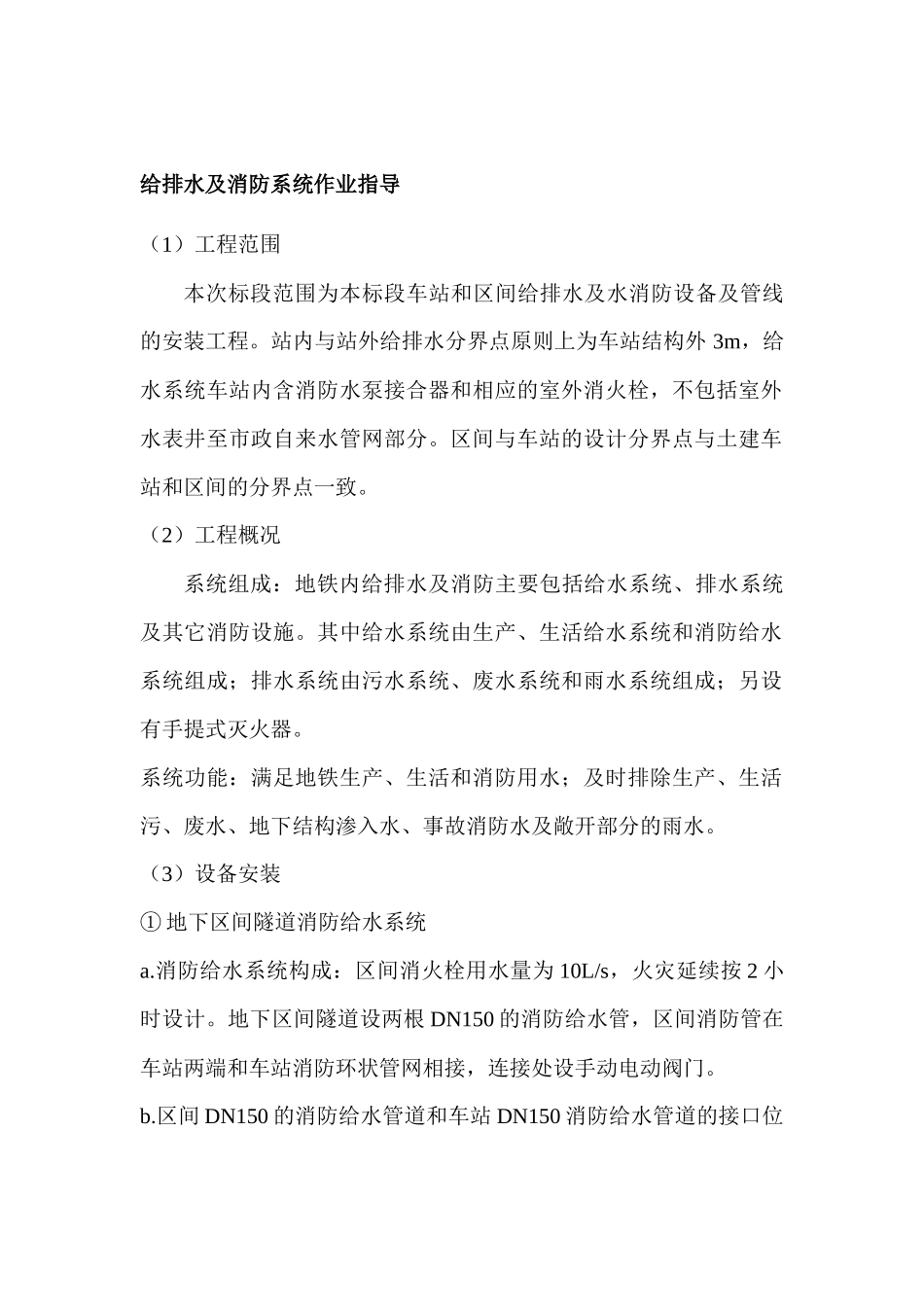

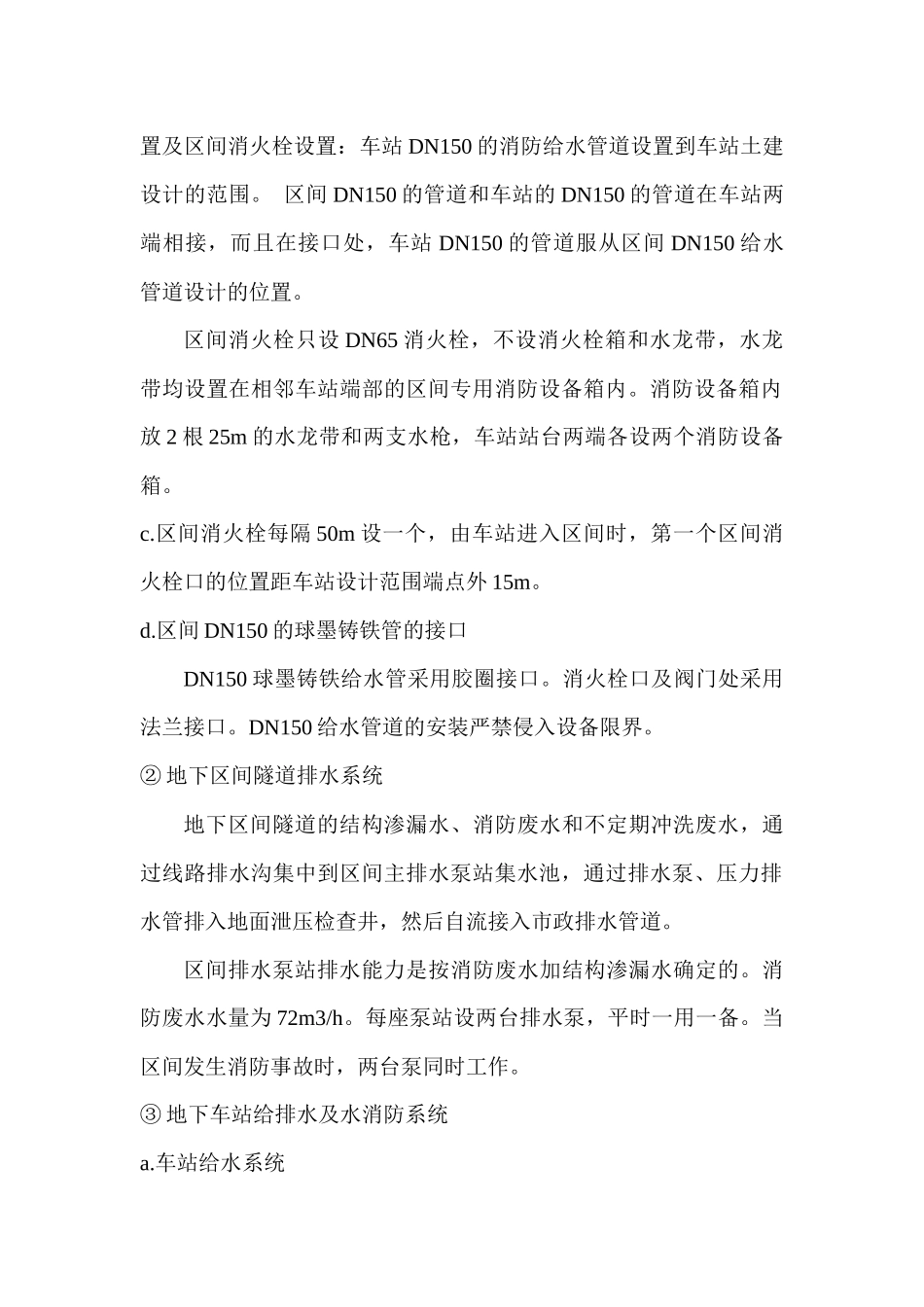

沈阳市地铁一号线一期及延伸线工程风水电安装及设备区装修四标工程 作业指导书 （给排水部分） 编制人： --------------------审核人： --------------------中铁十四局集团电气化工程有限公司沈阳地铁一号线项目部给排水及消防系统作业指导（1）工程范围本次标段范围为本标段车站和区间给排水及水消防设备及管线的安装工程。站内与站外给排水分界点原则上为车站结构外 3m，给水系统车站内含消防水泵接合器和相应的室外消火栓，不包括室外水表井至市政自来水管网部分。区间与车站的设计分界点与土建车站和区间的分界点一致。（2）工程概况系统组成：地铁内给排水及消防主要包括给水系统、排水系统及其它消防设施。其中给水系统由生产、生活给水系统和消防给水系统组成；排水系统由污水系统、废水系统和雨水系统组成；另设有手提式灭火器。系统功能：满足地铁生产、生活和消防用水；及时排除生产、生活污、废水、地下结构渗入水、事故消防水及敞开部分的雨水。（3）设备安装① 地下区间隧道消防给水系统a.消防给水系统构成：区间消火栓用水量为 10L/s，火灾延续按 2 小时设计。地下区间隧道设两根 DN150 的消防给水管，区间消防管在车站两端和车站消防环状管网相接，连接处设手动电动阀门。b.区间 DN150 的消防给水管道和车站 DN150 消防给水管道的接口位置及区间消火栓设置：车站 DN150 的消防给水管道设置到车站土建设计的范围。 区间 DN150 的管道和车站的 DN150 的管道在车站两端相接，而且在接口处，车站 DN150 的管道服从区间 DN150 给水管道设计的位置。区间消火栓只设 DN65 消火栓，不设消火栓箱和水龙带，水龙带均设置在相邻车站端部的区间专用消防设备箱内。消防设备箱内放 2 根 25m 的水龙带和两支水枪，车站站台两端各设两个消防设备箱。c.区间消火栓每隔 50m 设一个，由车站进入区间时，第一个区间消火栓口的位置距车站设计范围端点外 15m。d.区间 DN150 的球墨铸铁管的接口DN150 球墨铸铁给水管采用胶圈接口。消火栓口及阀门处采用法兰接口。DN150 给水管道的安装严禁侵入设备限界。② 地下区间隧道排水系统地下区间隧道的结构渗漏水、消防废水和不定期冲洗废水，通过线路排水沟集中到区间主排水泵站集水池，通过排水泵、压力排水管排入地面泄压检查井，然后自流接入市政排水管道。区间排水泵站排水能力是按消防废水加结构渗漏水确定的。消防废水水量为 72m3/h。每座泵站设两台排水泵，平...
