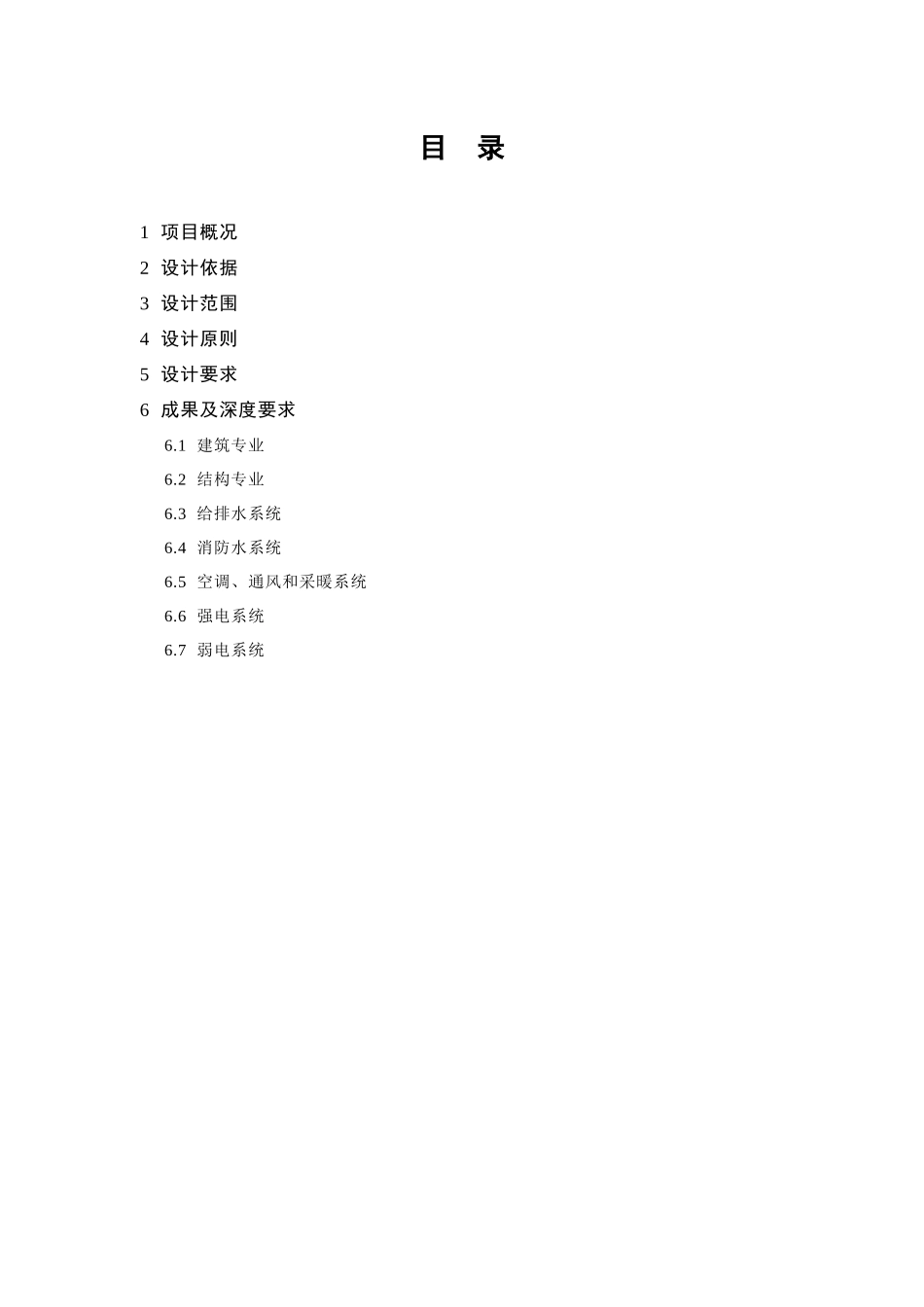

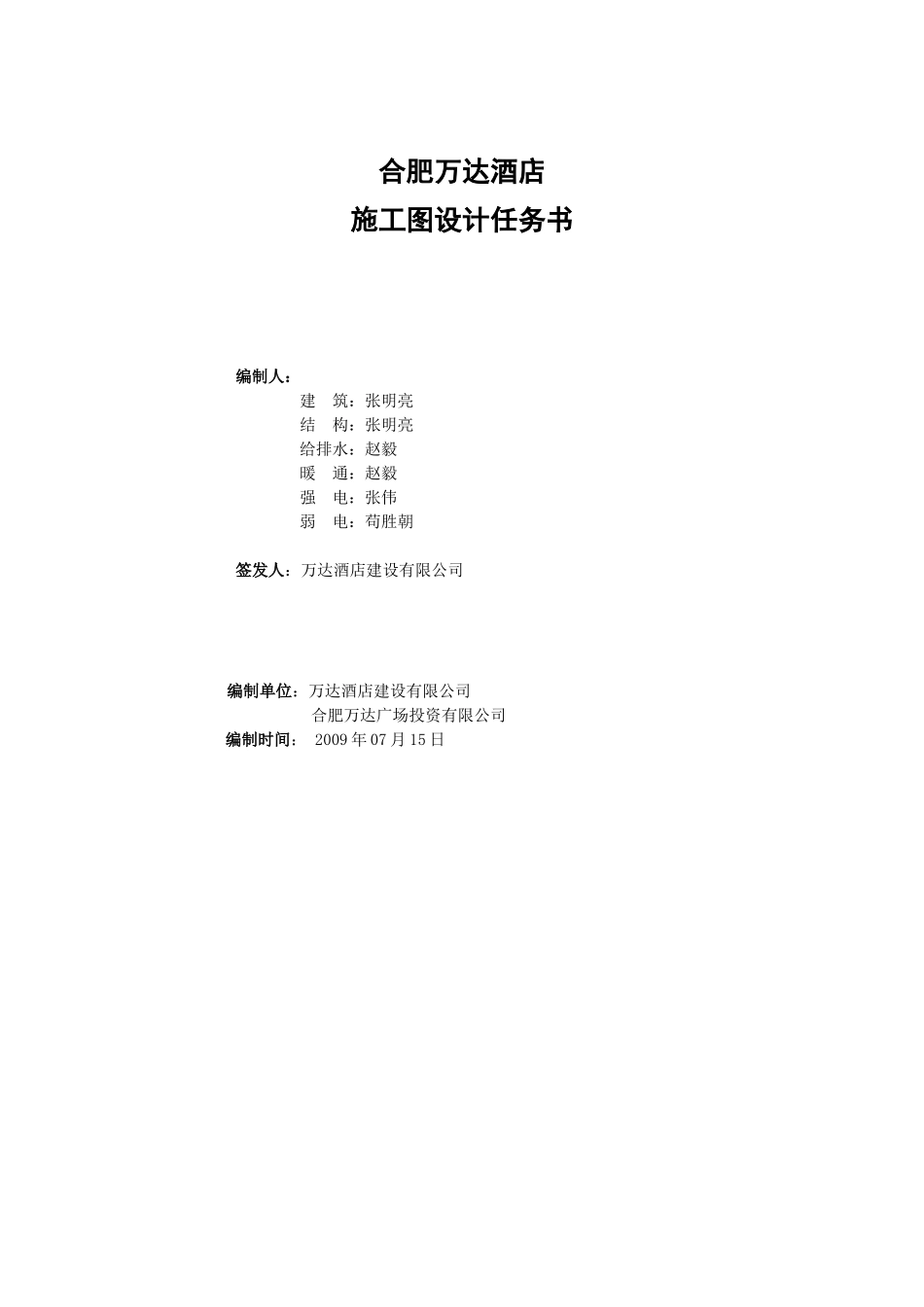

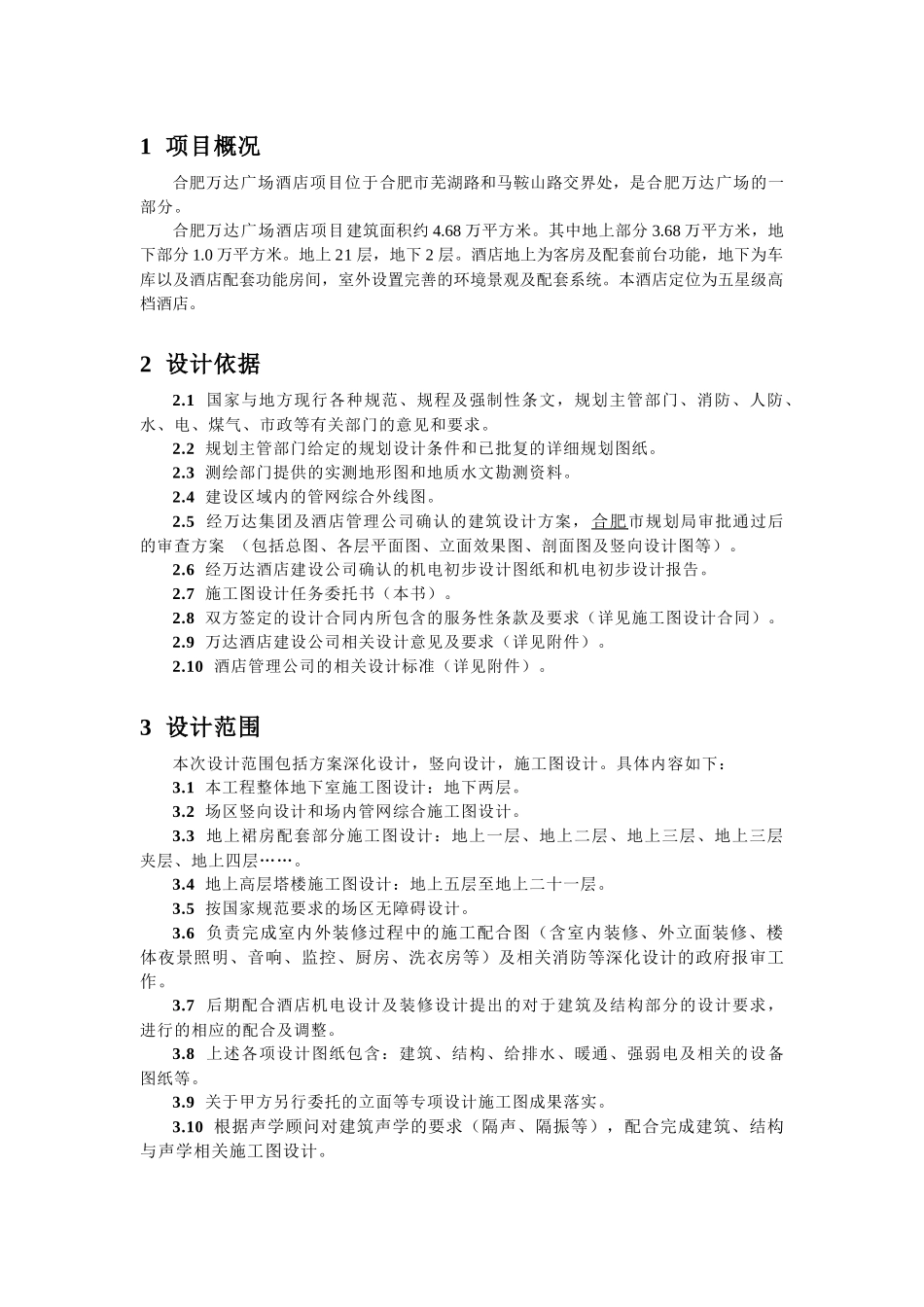

合肥万达酒店施工图设计任务书编制人：建 筑：张明亮结 构：张明亮给排水：赵毅暖 通：赵毅强 电：张伟弱 电：苟胜朝签发人：万达酒店建设有限公司编制单位：万达酒店建设有限公司合肥万达广场投资有限公司编制时间： 2009 年 07 月 15 日目 录1 项目概况2 设计依据3 设计范围4 设计原则5 设计要求6 成果及深度要求6.1 建筑专业6.2 结构专业6.3 给排水系统6.4 消防水系统6.5 空调、通风和采暖系统6.6 强电系统6.7 弱电系统1 项目概况合肥万达广场酒店项目位于合肥市芜湖路和马鞍山路交界处，是合肥万达广场的一部分。合肥万达广场酒店项目建筑面积约 4.68 万平方米。其中地上部分 3.68 万平方米，地下部分 1.0 万平方米。地上 21 层，地下 2 层。酒店地上为客房及配套前台功能，地下为车库以及酒店配套功能房间，室外设置完善的环境景观及配套系统。本酒店定位为五星级高档酒店。2 设计依据2.1 国家与地方现行各种规范、规程及强制性条文，规划主管部门、消防、人防、水、电、煤气、市政等有关部门的意见和要求。2.2 规划主管部门给定的规划设计条件和已批复的详细规划图纸。2.3 测绘部门提供的实测地形图和地质水文勘测资料。2.4 建设区域内的管网综合外线图。2.5 经万达集团及酒店管理公司确认的建筑设计方案， 合肥 市规划局审批通过后的审查方案 （包括总图、各层平面图、立面效果图、剖面图及竖向设计图等）。2.6 经万达酒店建设公司确认的机电初步设计图纸和机电初步设计报告。2.7 施工图设计任务委托书（本书）。2.8 双方签定的设计合同内所包含的服务性条款及要求（详见施工图设计合同）。2.9 万达酒店建设公司相关设计意见及要求（详见附件）。2.10 酒店管理公司的相关设计标准（详见附件）。3 设计范围本次设计范围包括方案深化设计，竖向设计，施工图设计。具体内容如下：3.1 本工程整体地下室施工图设计：地下两层。3.2 场区竖向设计和场内管网综合施工图设计。3.3 地上裙房配套部分施工图设计：地上一层、地上二层、地上三层、地上三层夹层、地上四层……。3.4 地上高层塔楼施工图设计：地上五层至地上二十一层。3.5 按国家规范要求的场区无障碍设计。3.6 负责完成室内外装修过程中的施工配合图（含室内装修、外立面装修、楼体夜景照明、音响、监控、厨房、洗衣房等）及相关消防等深化设计的政府报审工作。3.7 后期配合酒店机电设计及装修设计提出的对于建筑及结构部分的...
