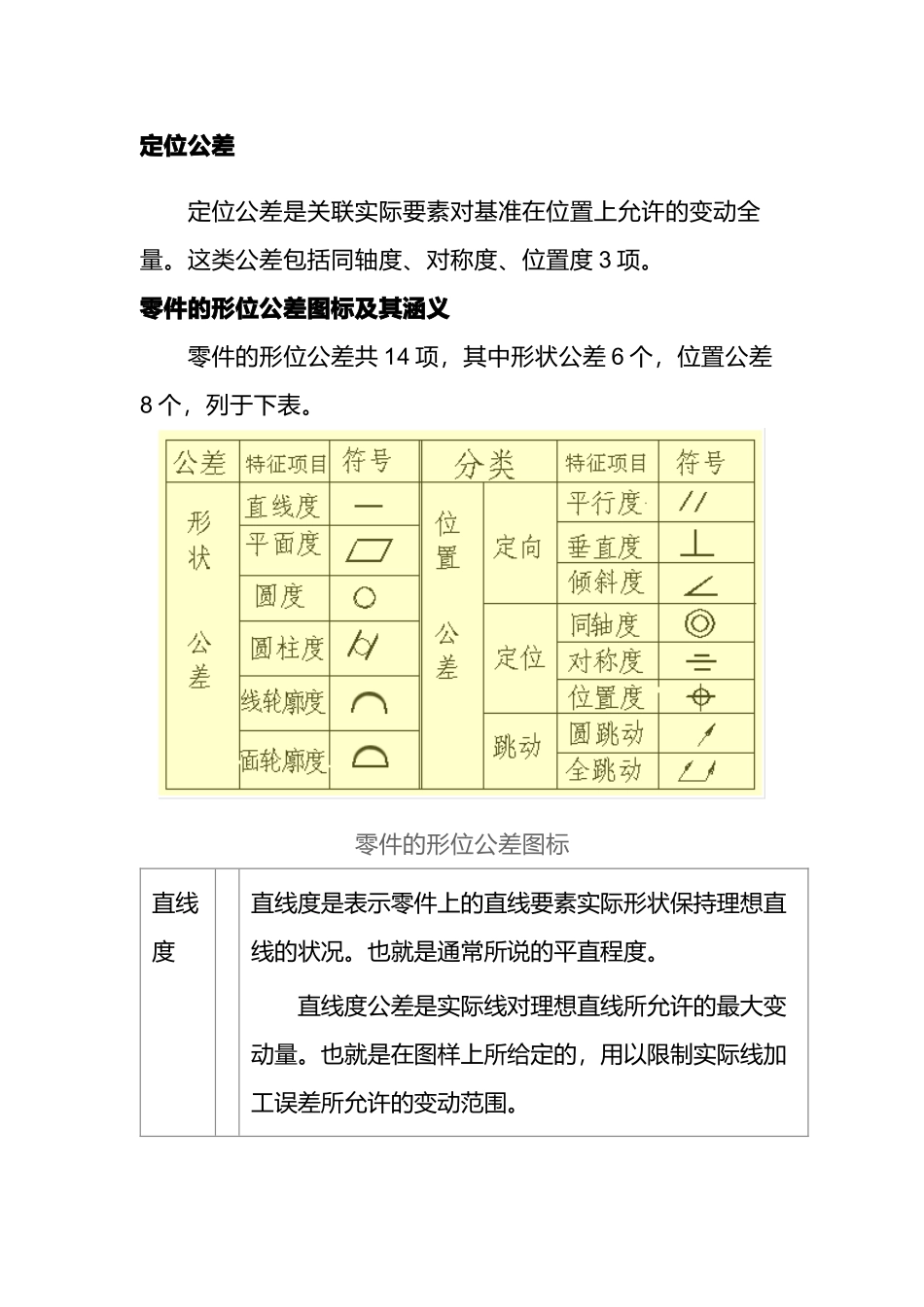

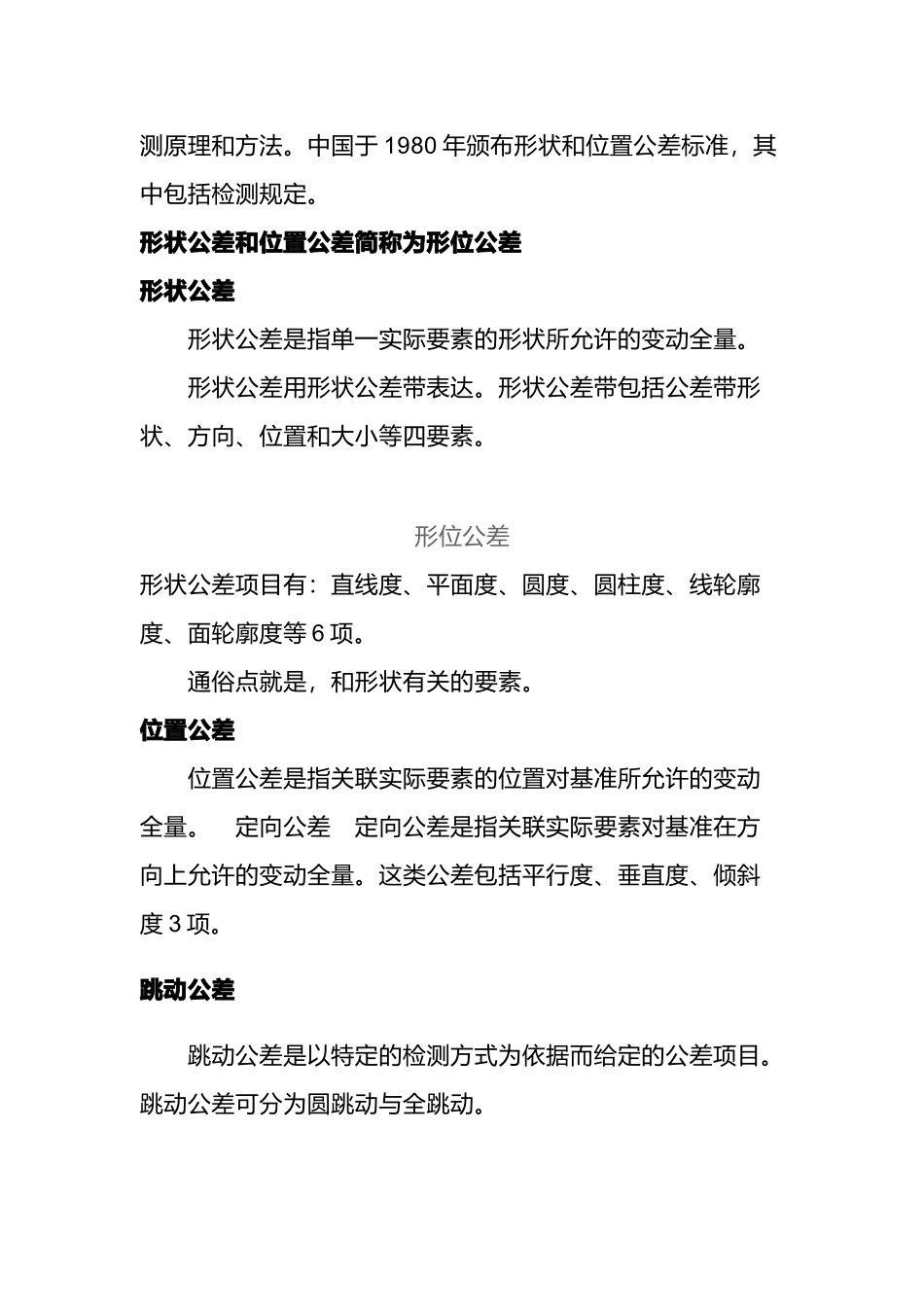

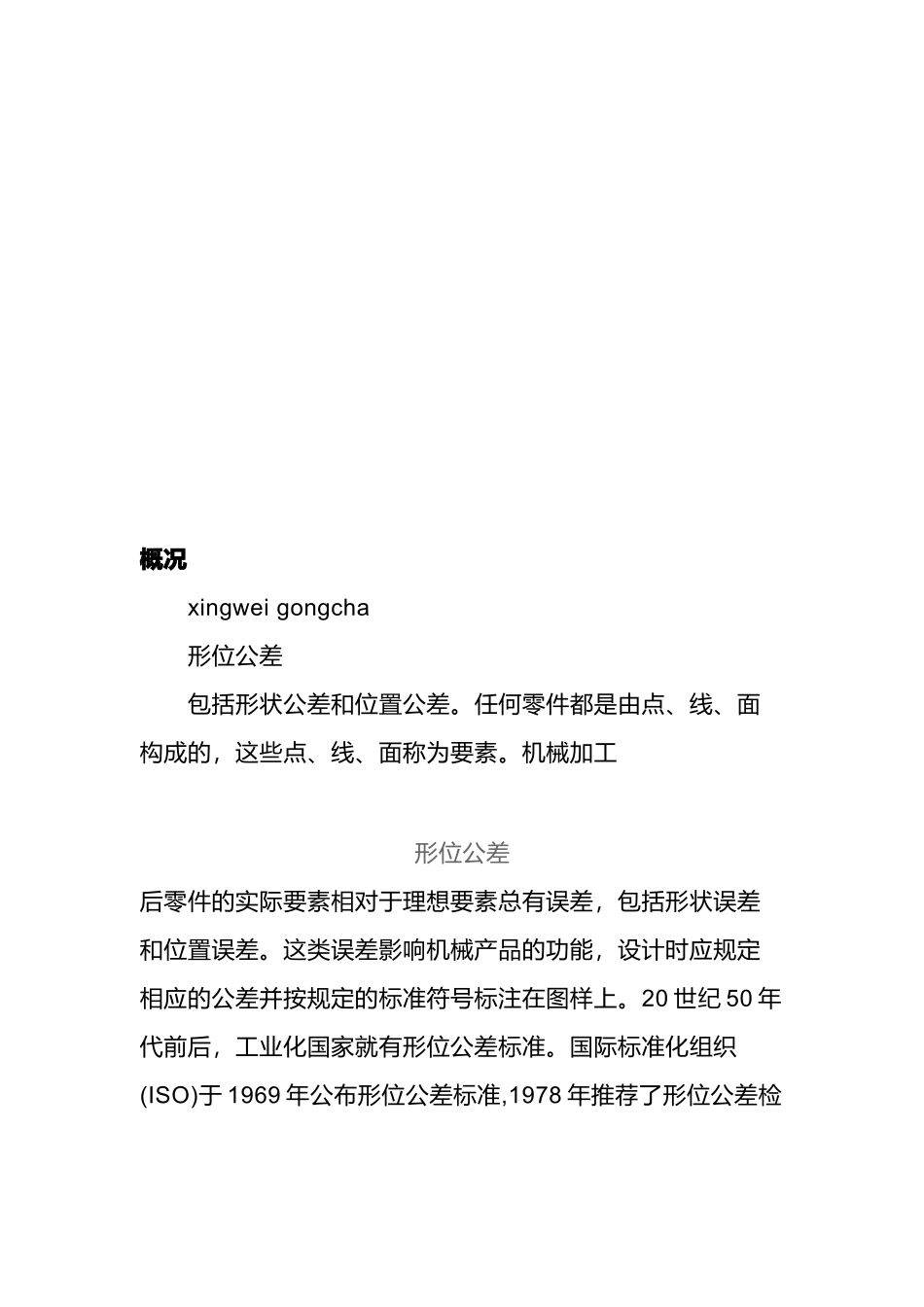

概况 xingwei gongcha 形位公差 包括形状公差和位置公差。任何零件都是由点、线、面 构成的,这些点、线、面称为要素。机械加工形位公差后零件的实际要素相对于理想要素总有误差,包括形状误差和位置误差。这类误差影响机械产品的功能,设计时应规定相应的公差并按规定的标准符号标注在图样上。20 世纪 50 年代前后,工业化国家就有形位公差标准。国际标准化组织(ISO)于 1969 年公布形位公差标准,1978 年推荐了形位公差检测原理和方法。中国于 1980 年颁布形状和位置公差标准,其 中包括检测规定。形状公差和位置公差简称为形位公差形状公差 形状公差是指单一实际要素的形状所允许的变动全量。 形状公差用形状公差带表达。形状公差带包括公差带形 状、方向、位置和大小等四要素。形位公差形状公差项目有:直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度等 6 项。 通俗点就是,和形状有关的要素。位置公差 位置公差是指关联实际要素的位置对基准所允许的变动 全量。定向公差定向公差是指关联实际要素对基准在方向上允许的变动全量。这类公差包括平行度、垂直度、倾斜度 3 项。跳动公差 跳动公差是以特定的检测方式为依据而给定的公差项目。 跳动公差可分为圆跳动与全跳动。定位公差 定位公差是关联实际要素对基准在位置上允许的变动全量。这类公差包括同轴度、对称度、位置度 3 项。零件的形位公差图标及其涵义 零件的形位公差共 14 项,其中形状公差 6 个,位置公差8 个,列于下表。零件的形位公差图标直线 度直线度是表示零件上的直线要素实际形状保持理想直 线的状况。也就是通常所说的平直程度。 直线度公差是实际线对理想直线所允许的最大变动量。也就是在图样上所给定的,用以限制实际线加工误差所允许的变动范围。平面 度平面度是表示零件的平面要素实际形状,保持理想平 面的状况。也就是通常所说的平整程度。 平面度公差是实际表面对平面所允许的最大变动量。也就是在图样上给定的,用以限制实际表面加工误差所允许的变动范围。圆度 圆度是表示零件上圆的要素实际形状,与其中心保持 等距的情况。即通常所说的圆整程度。 圆度公差是在同一截面上,实际圆对理想圆所允许的最大变动量。也就是图样上给定的,用以限制实际圆的加工误差所允许的变动范围。圆柱 度圆柱度是表示零件上圆柱面外形轮廓上的各点,对其 轴线保持等距状况。 圆柱度公差是实际圆柱面对理想圆柱面所允许的最大变动量...
