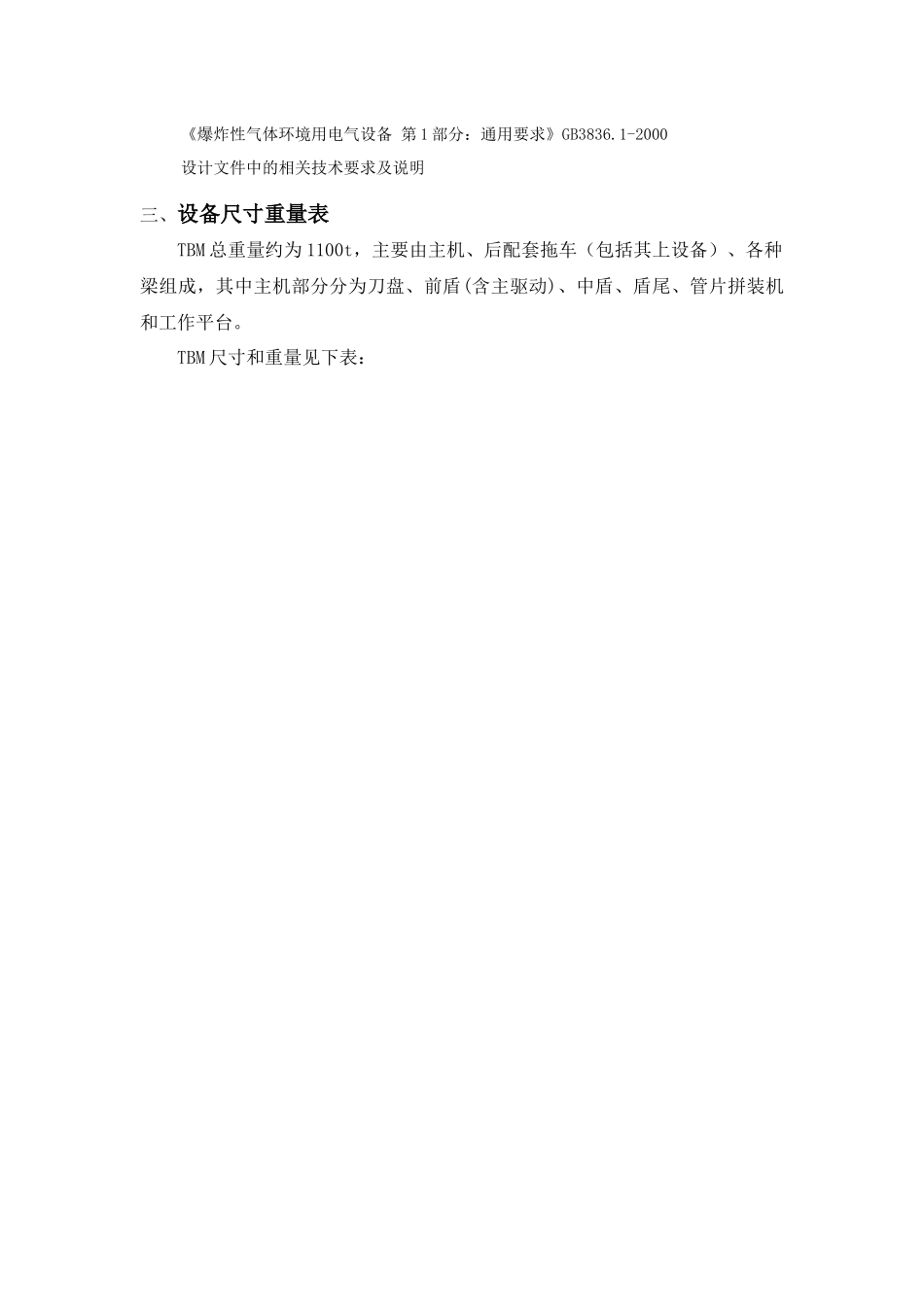

DZ053 斜井单护盾 TBM 拆机、包装、运输方案一、目的为了保证 DZ053 斜井单护盾 TBM 的厂内拆机、包装质量及运输快速有效进行，特制定本方案。TBM 拆机、包装时要严格按照此方案的技术要求进行操作，同时各有关部门应做好相应配合辅助工作。二、技术标准《起重机实验规范与程序》GB/T5905-2011《起重设备操作规范》工程机械出版社《机械设备安装工程施工》工业出版社《钢结构工程施工及验收规范》GB 50205－2011《钢结构工程质量检验评定标准》GB 50221－2001《钢结构、管道涂装技术规程》YB/T 9256—1996《建筑钢结构焊接规程》 JGJ 81－2002《钢熔化焊接接头射线照相和质量分级》 GB3323—87《机电安装方案》机械工业出版社《电气装置安装工程 1kV 及以下配线工程施工及验收规范》GB50258—96《电气装置安装工程接地装置施工及验收规范》 GB50169—2006《电气装置安装工程电缆线路施工及验收规范》 GB50168—2006《交流电气装置的接地》 DL/T 621—1997《电气照明装置施工及验收规范》GB 50259—96《电气装置安装工程盘、柜及二次回路接线施工及验收规范》 GB 50171—2012《国家一、二等水准测量规范》 GB 12897—2006《水利水电工程施工测量规范》 SL 176—2007《中、短程光电测距规范》GB/T16818-2008《水利水电工程设计防火规范》 SDJ 278—90《大型设备的安装技术》机械工业出版社《煤矿用电缆 第 1 部分：移动类软电缆一般规定》MT/T818.1-2009《煤矿机械液压系统通用技术要求》MT/T827-2005《煤矿机械液压系统总成出厂检验规范》MT/T776-2004《爆炸性气体环境用电气设备 第 1 部分：通用要求》GB3836.1-2000设计文件中的相关技术要求及说明三、设备尺寸重量表TBM 总重量约为 1100t，主要由主机、后配套拖车（包括其上设备）、各种梁组成，其中主机部分分为刀盘、前盾(含主驱动)、中盾、盾尾、管片拼装机和工作平台。TBM 尺寸和重量见下表：四、拆机包装运输要求序号名称重量（t）尺寸（长*宽*高）（mm）备注1刀盘126Φ7635×1760分块设计，含初装刀具中心块494966×4300×1760边块 1123718×1828×1660边块 2133718×1957×1660边块 3133718×1957×1660边块 4133718×1828×1660边块 5133718×1957×1660边块 6133718×1957×16602前盾95Φ7565×2410分块设计，含铰接油缸 分块 1（上）122670×2410×2150 分块 2（左上）133000×2410×1800分块 3（左下）143300×2410×1850分块 4（...
