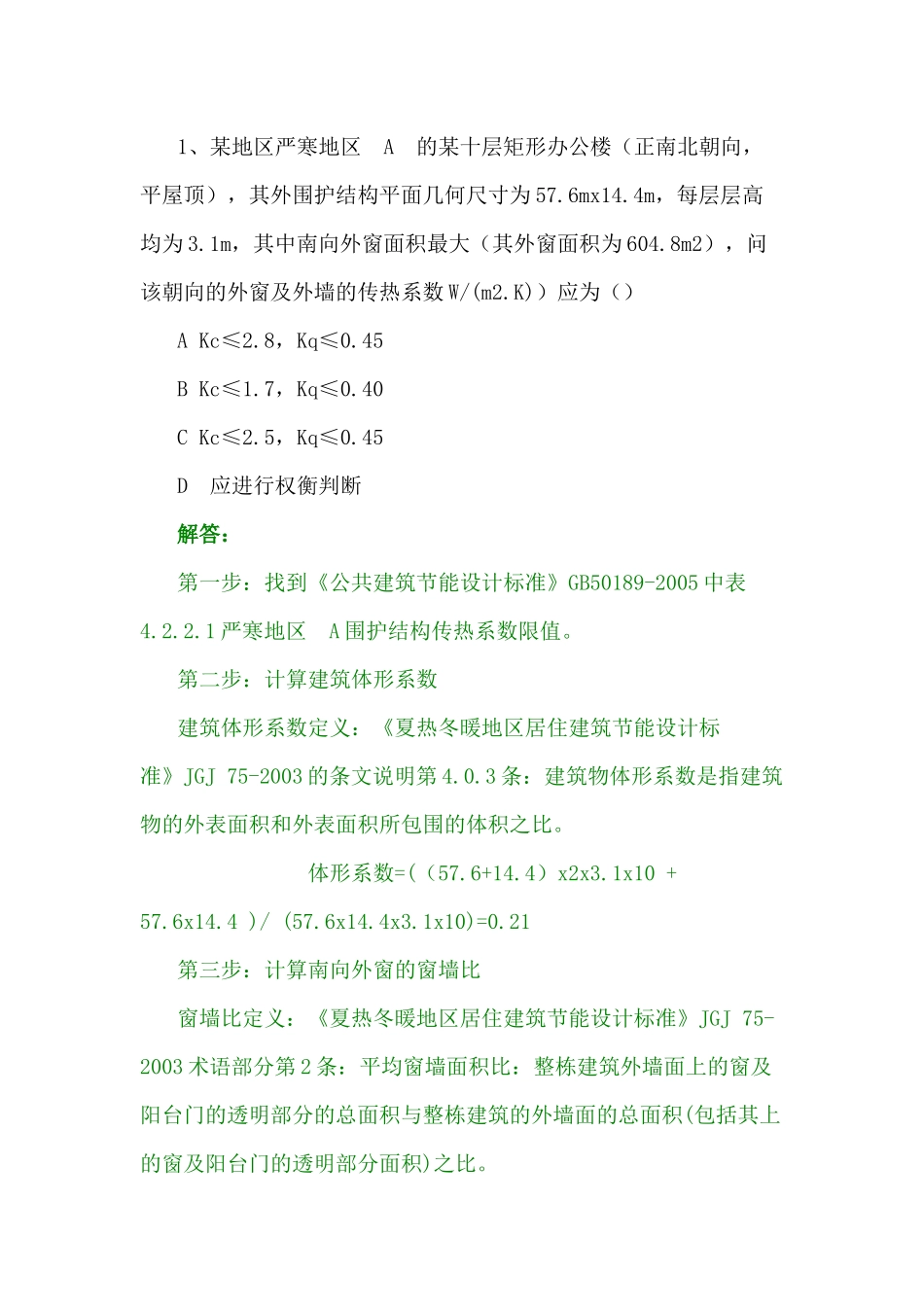

1、某地区严寒地区 A 的某十层矩形办公楼（正南北朝向，平屋顶），其外围护结构平面几何尺寸为 57.6mx14.4m，每层层高均为 3.1m，其中南向外窗面积最大（其外窗面积为 604.8m2），问该朝向的外窗及外墙的传热系数 W/(m2.K)）应为（）A Kc≤2.8，Kq≤0.45B Kc≤1.7，Kq≤0.40C Kc≤2.5，Kq≤0.45D 应进行权衡判断解答：第一步：找到《公共建筑节能设计标准》GB50189-2005 中表4.2.2.1 严寒地区 A 围护结构传热系数限值。第二步：计算建筑体形系数建筑体形系数定义：《夏热冬暖地区居住建筑节能设计标准》JGJ 75-2003 的条文说明第 4.0.3 条：建筑物体形系数是指建筑物的外表面积和外表面积所包围的体积之比。 体形系数=(（57.6+14.4）x2x3.1x10 + 57.6x14.4 )/ (57.6x14.4x3.1x10)=0.21第三步：计算南向外窗的窗墙比窗墙比定义：《夏热冬暖地区居住建筑节能设计标准》JGJ 75-2003 术语部分第 2 条：平均窗墙面积比：整栋建筑外墙面上的窗及阳台门的透明部分的总面积与整栋建筑的外墙面的总面积(包括其上的窗及阳台门的透明部分面积)之比。窗墙比=604.8/（57.6x3.1x10）=0.34选 C.2、某低温热水地面辐射采暖系统，设计供回水温度为50/40℃，系统工作压力 P0=0.4MPa，某一环路所承担的热负荷为2000W。说法正确的应是下列何项？并列出判断过程。A、采用公称外径为 De40 的 PP-R 管，符合规范规定；B、采用公称外径为 De32 的 PP-R 管，符合规范规定；C、采用公称外径为 De20 的 PP-R 管，符合规范规定；D、采用公称外径为 De20 的 PP-R 管，不符合规范规定；根据 Q=mcΔtM=2000/(4200x10)=0.0476 kg/s=172Kg/h查《地规》附录表 C.0.1 流速 0.258>0.25 符合3、某办公建筑设计采用散热器采暖系统，总热负荷为 2100kw，供回水温度为 80~60℃,系统主干线总长 950m，如果选用直连方式的循环水泵时，与水泵设计工况点的轴功率接近的应是下列何项？A、不应大于 4.0kw； B、不应大于 5.5kwC、不应大于 7.5kw； D、不应大于 11kw解：公建节能标准 5.2.8 水泵设计工况点的轴功率N=Q*η*HER≤Q*η*[0.0056（14+α∑L）/⊿t] =2100*0.85*0.00637=11.374、严寒地区某住宅小区，有一冬季供暖用热水锅炉房，容量为140Mw，原供热范围为 200 万 m2 的既有住宅，经对既有住宅进行维护结构节能改造后，采暖热指标降至 50W/ m2。试问，既有住宅改造后，该锅炉房还可负担新建住宅供暖的面积应是下列何...
