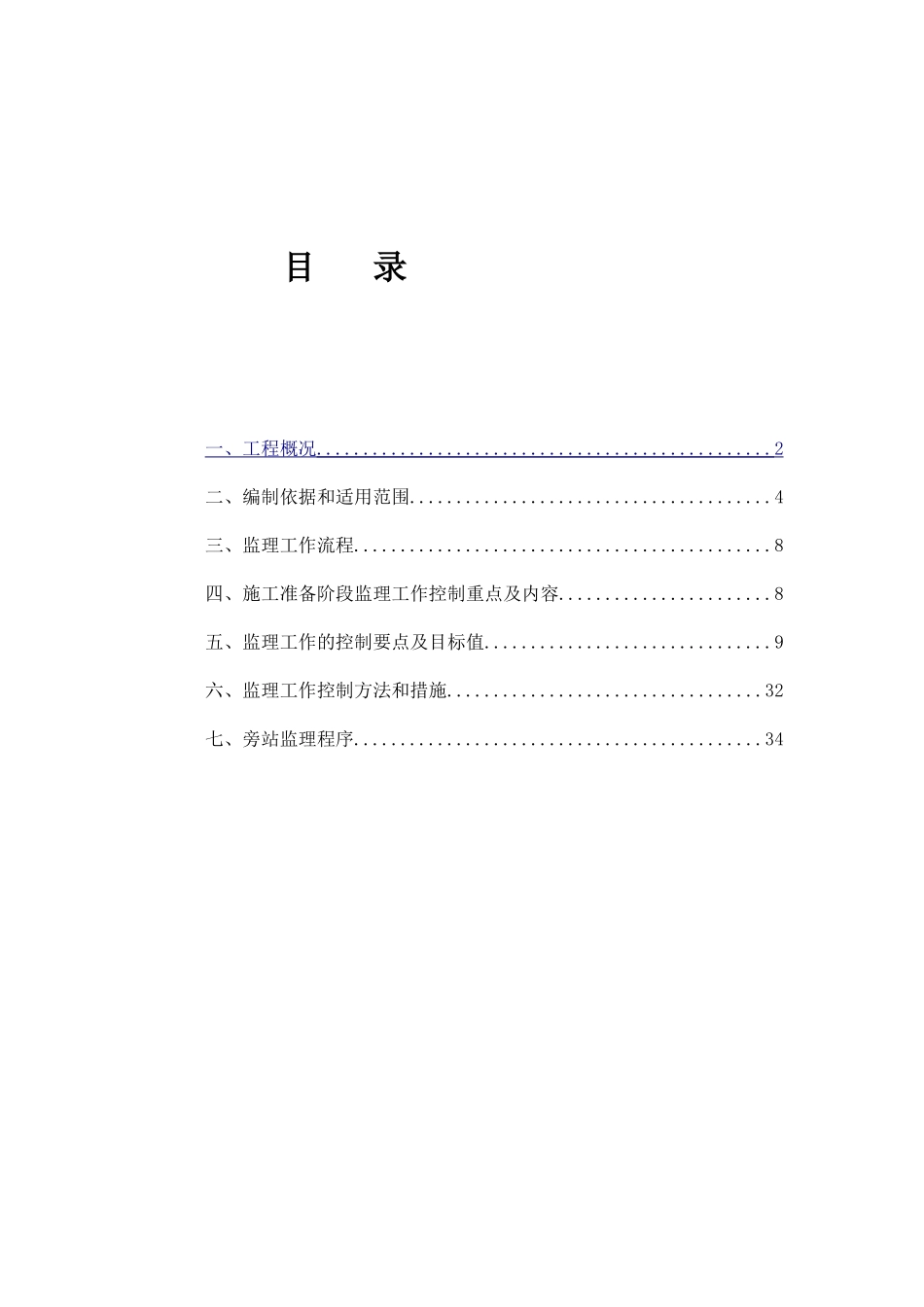

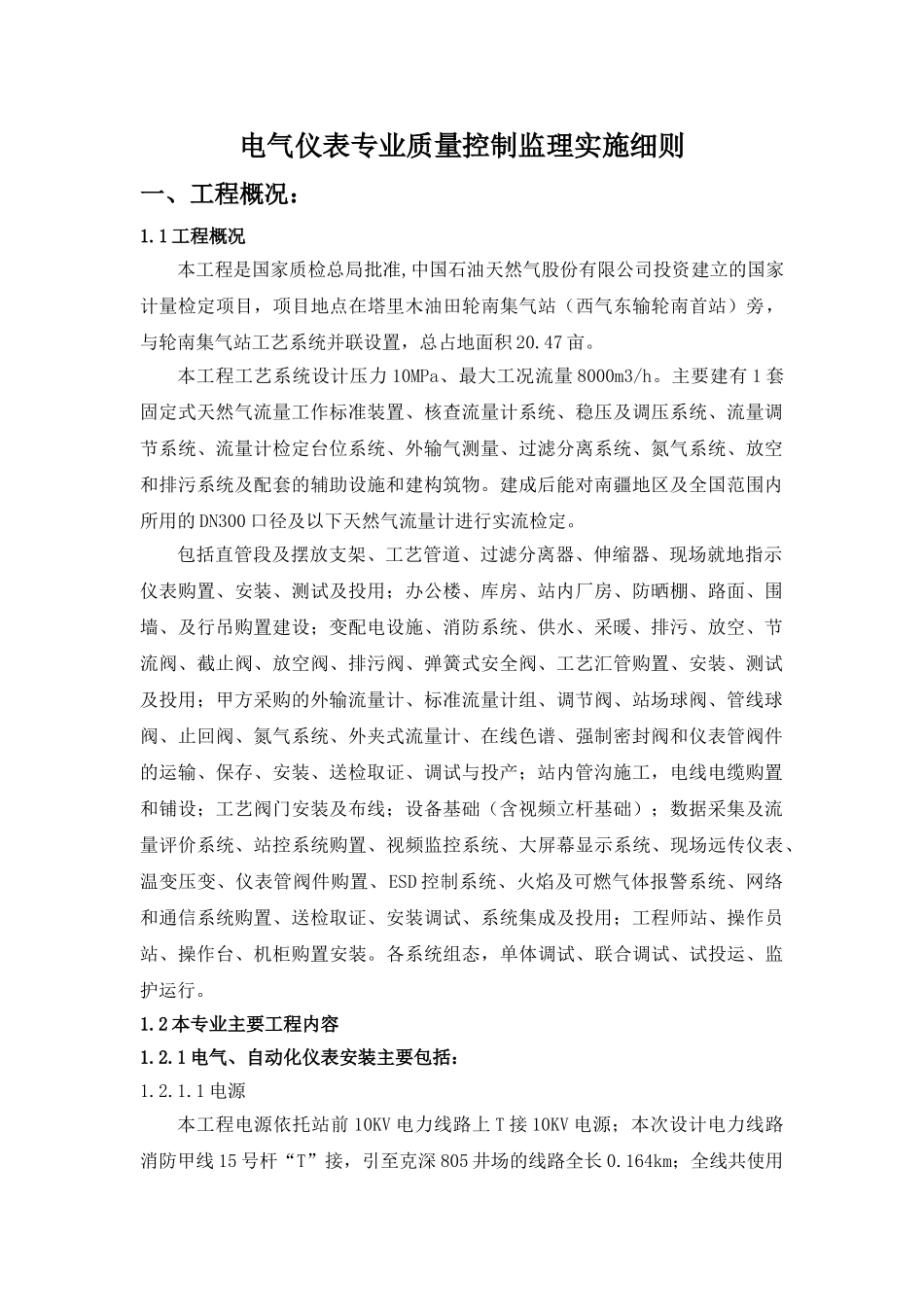

目 录一、工程概况 ................................................. 2 二、编制依据和适用范围.......................................4三、监理工作流程.............................................8四、施工准备阶段监理工作控制重点及内容.......................8五、监理工作的控制要点及目标值...............................9六、监理工作控制方法和措施..................................32七、旁站监理程序............................................34 电气仪表专业质量控制监理实施细则一、工程概况：1.1 工程概况本工程是国家质检总局批准,中国石油天然气股份有限公司投资建立的国家计量检定项目，项目地点在塔里木油田轮南集气站（西气东输轮南首站）旁，与轮南集气站工艺系统并联设置，总占地面积 20.47 亩。本工程工艺系统设计压力 10MPa、最大工况流量 8000m3/h。主要建有 1 套固定式天然气流量工作标准装置、核查流量计系统、稳压及调压系统、流量调节系统、流量计检定台位系统、外输气测量、过滤分离系统、氮气系统、放空和排污系统及配套的辅助设施和建构筑物。建成后能对南疆地区及全国范围内所用的 DN300 口径及以下天然气流量计进行实流检定。包括直管段及摆放支架、工艺管道、过滤分离器、伸缩器、现场就地指示仪表购置、安装、测试及投用；办公楼、库房、站内厂房、防晒棚、路面、围墙、及行吊购置建设；变配电设施、消防系统、供水、采暖、排污、放空、节流阀、截止阀、放空阀、排污阀、弹簧式安全阀、工艺汇管购置、安装、测试及投用；甲方采购的外输流量计、标准流量计组、调节阀、站场球阀、管线球阀、止回阀、氮气系统、外夹式流量计、在线色谱、强制密封阀和仪表管阀件的运输、保存、安装、送检取证、调试与投产；站内管沟施工，电线电缆购置和铺设；工艺阀门安装及布线；设备基础（含视频立杆基础）；数据采集及流量评价系统、站控系统购置、视频监控系统、大屏幕显示系统、现场远传仪表、温变压变、仪表管阀件购置、ESD 控制系统、火焰及可燃气体报警系统、网络和通信系统购置、送检取证、安装调试、系统集成及投用；工程师站、操作员站、操作台、机柜购置安装。各系统组态，单体调试、联合调试、试投运、监护运行。1.2 本专业主要工程内容1.2.1 电气、自动化仪表安装主要包括：1.2.1.1 电源本工程电源依托站前 10KV 电力线路上 T 接 10KV 电源；本次设计电力线路消防甲线 ...
