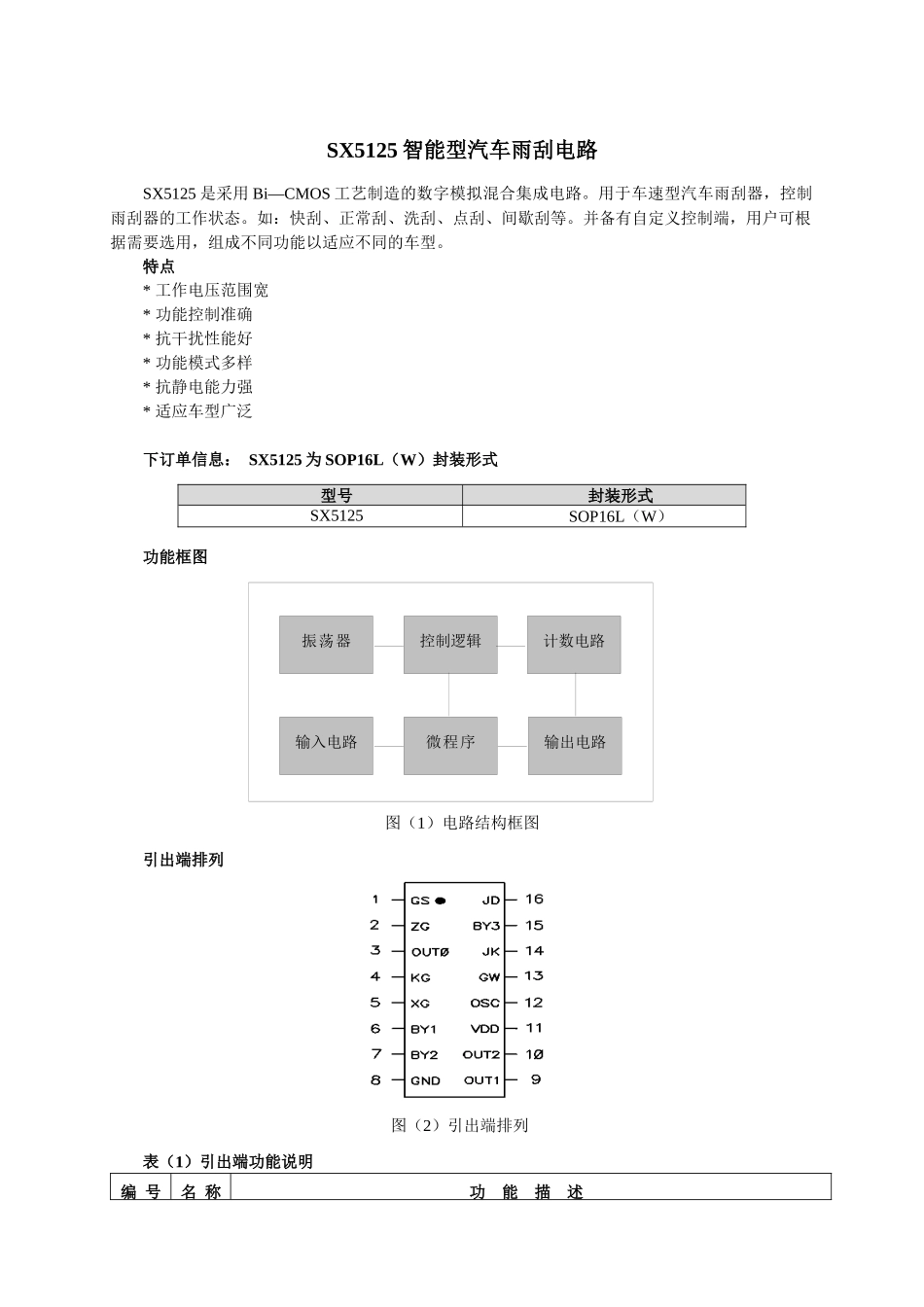

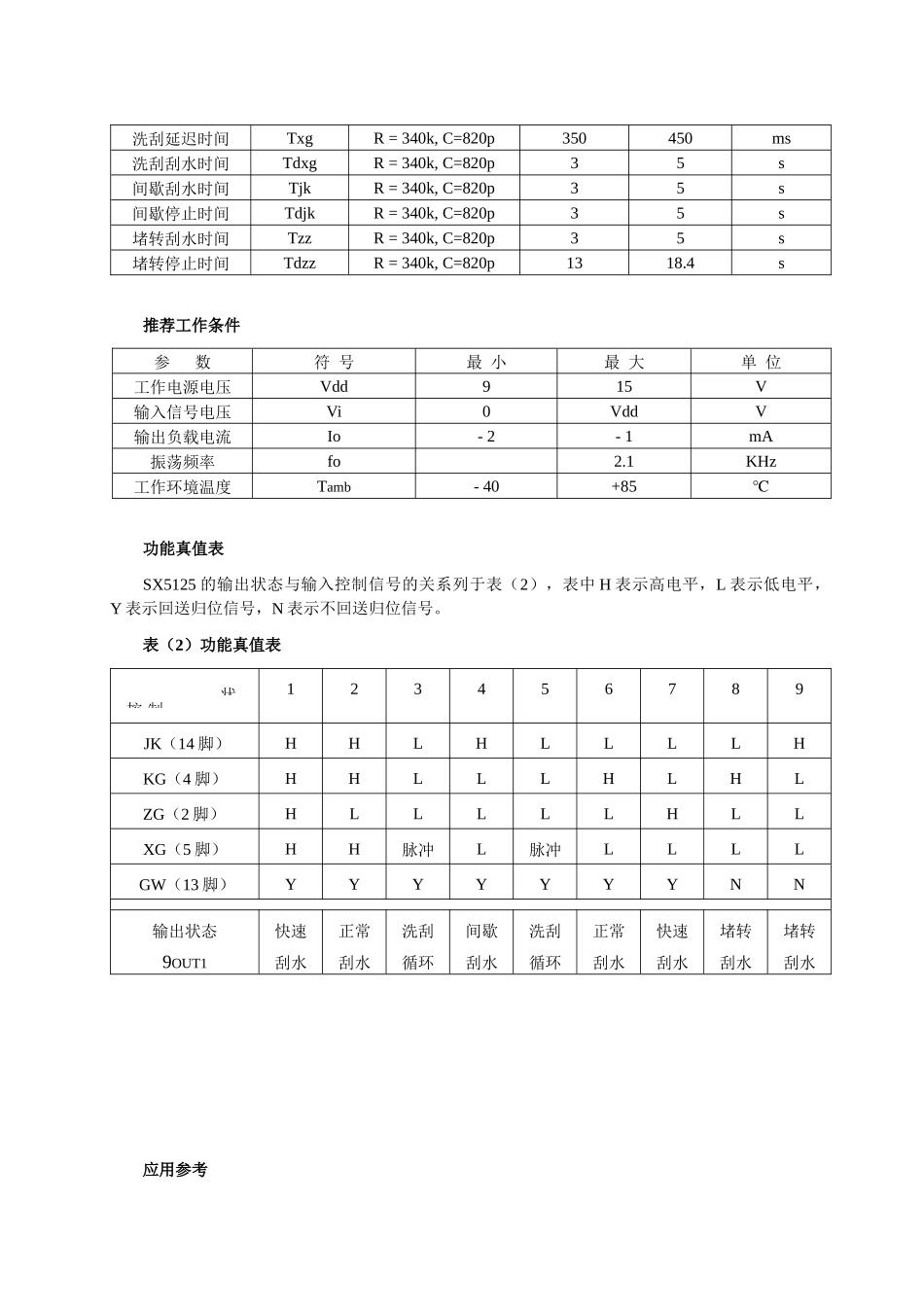

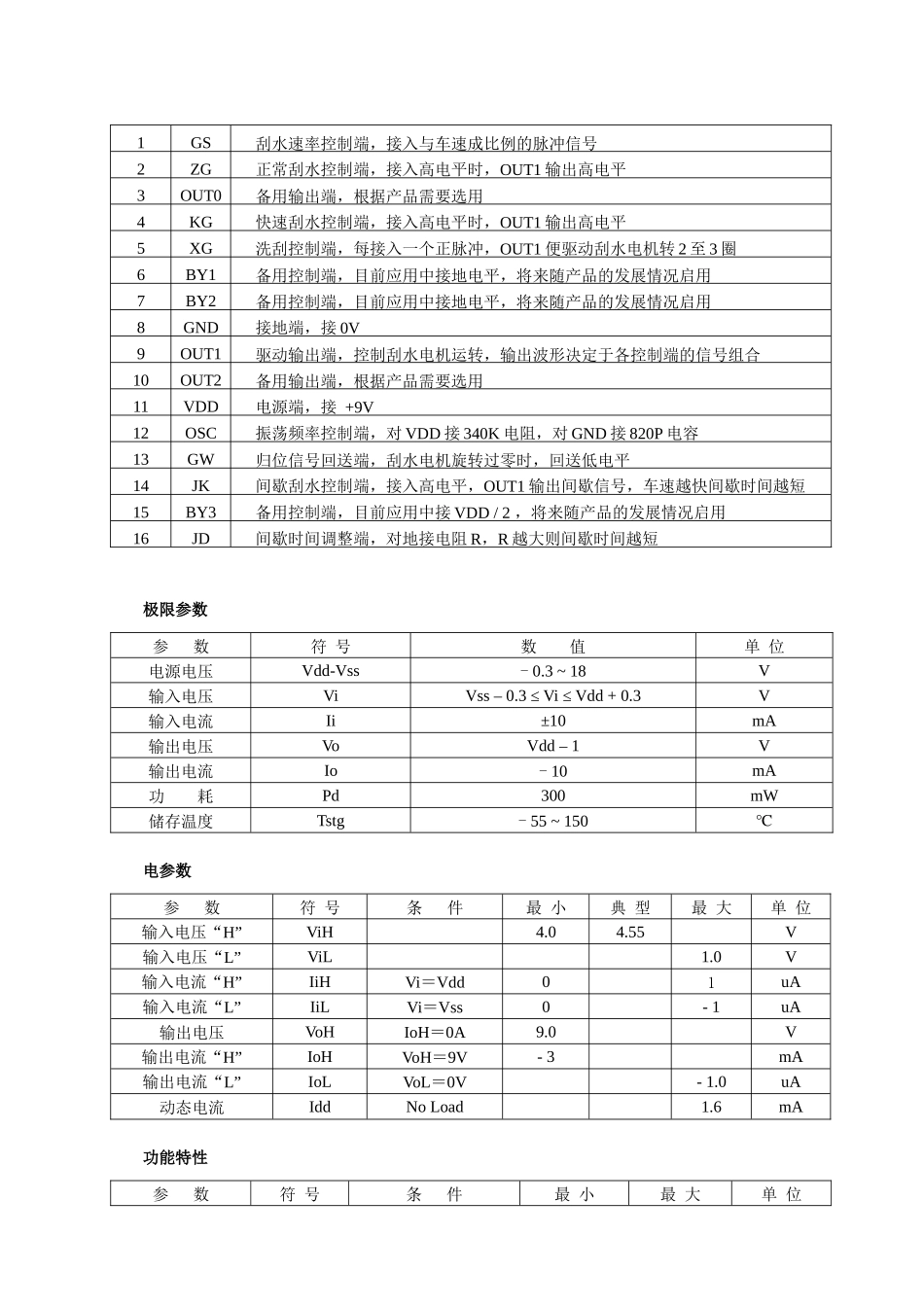

控制逻辑计数电路输出电路微程序输入电路振荡器SX5125 智能型汽车雨刮电路SX5125 是采用 Bi—CMOS 工艺制造的数字模拟混合集成电路。用于车速型汽车雨刮器，控制雨刮器的工作状态。如：快刮、正常刮、洗刮、点刮、间歇刮等。并备有自定义控制端，用户可根据需要选用，组成不同功能以适应不同的车型。特点* 工作电压范围宽* 功能控制准确* 抗干扰性能好* 功能模式多样* 抗静电能力强* 适应车型广泛下订单信息： SX5125 为 SOP16L（W）封装形式功能框图图（1）电路结构框图引出端排列图（2）引出端排列表（1）引出端功能说明编 号名 称功 能 描 述型号封装形式SX5125SOP16L（W）1GS刮水速率控制端，接入与车速成比例的脉冲信号2ZG正常刮水控制端，接入高电平时，OUT1 输出高电平3OUT0备用输出端，根据产品需要选用4KG快速刮水控制端，接入高电平时，OUT1 输出高电平5XG洗刮控制端，每接入一个正脉冲，OUT1 便驱动刮水电机转 2 至 3 圈6BY1备用控制端，目前应用中接地电平，将来随产品的发展情况启用7BY2备用控制端，目前应用中接地电平，将来随产品的发展情况启用8GND接地端，接 0V9OUT1驱动输出端，控制刮水电机运转，输出波形决定于各控制端的信号组合10OUT2备用输出端，根据产品需要选用11VDD电源端，接 +9V12OSC振荡频率控制端，对 VDD 接 340K 电阻，对 GND 接 820P 电容13GW归位信号回送端，刮水电机旋转过零时，回送低电平14JK间歇刮水控制端，接入高电平，OUT1 输出间歇信号，车速越快间歇时间越短15BY3备用控制端，目前应用中接 VDD / 2 ，将来随产品的发展情况启用16JD间歇时间调整端，对地接电阻 R，R 越大则间歇时间越短极限参数参 数符 号数 值单 位电源电压Vdd-Vss- 0.3 ~ 18V输入电压ViVss – 0.3 ≤ Vi ≤ Vdd + 0.3V输入电流Ii±10mA输出电压VoVdd – 1V输出电流Io- 10mA功 耗Pd300mW储存温度Tstg- 55 ~ 150℃电参数参 数符 号条 件最 小典 型最 大单 位输入电压“H”ViH4.04.55V输入电压“L”ViL1.0V输入电流“H”IiHVi＝Vdd01uA输入电流“L”IiLVi＝Vss0- 1uA输出电压VoHIoH＝0A9.0V输出电流“H”IoHVoH＝9V- 3mA输出电流“L”IoLVoL＝0V- 1.0uA动态电流IddNo Load1.6mA功能特性参 数符 号条 件最 小最 大单 位洗刮延迟时间TxgR = 340k, C=820p350450ms洗刮刮水时间TdxgR = 340k, C=820p35s间歇刮水时间TjkR = 340k, C=820p35s间歇停...
