钣金工艺与模具设计专项培训VIP免费

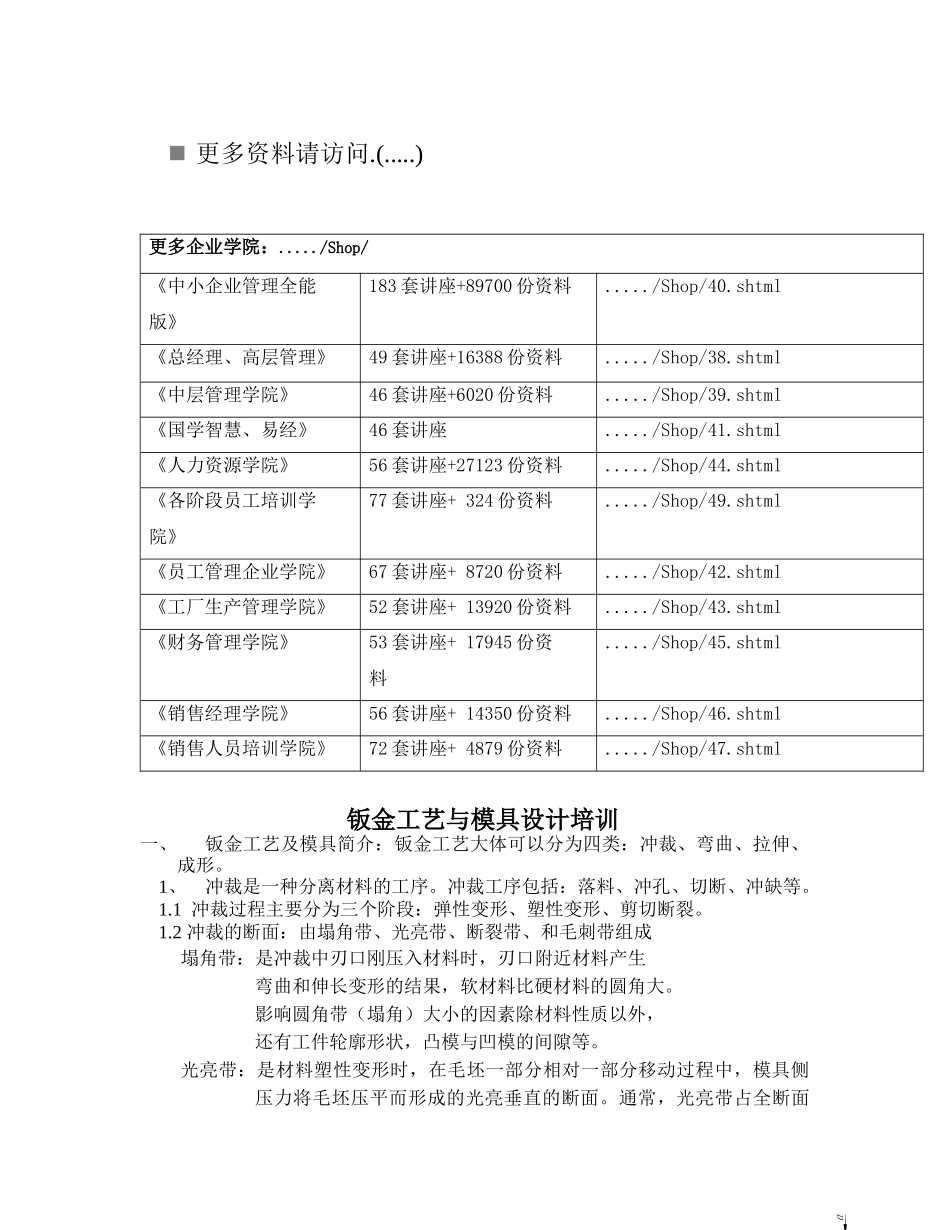

 更多资料请访问.(.....)更多企业学院：...../Shop/《中小企业管理全能版》183 套讲座+89700 份资料...../Shop/40.shtml《总经理、高层管理》49 套讲座+16388 份资料...../Shop/38.shtml《中层管理学院》46 套讲座+6020 份资料 ...../Shop/39.shtml《国学智慧、易经》46 套讲座...../Shop/41.shtml《人力资源学院》56 套讲座+27123 份资料...../Shop/44.shtml《各阶段员工培训学院》77 套讲座+ 324 份资料...../Shop/49.shtml《员工管理企业学院》67 套讲座+ 8720 份资料...../Shop/42.shtml《工厂生产管理学院》52 套讲座+ 13920 份资料...../Shop/43.shtml《财务管理学院》53 套讲座+ 17945 份资料 ...../Shop/45.shtml《销售经理学院》56 套讲座+ 14350 份资料...../Shop/46.shtml《销售人员培训学院》72 套讲座+ 4879 份资料...../Shop/47.shtml钣金工艺与模具设计培训一、钣金工艺及模具简介：钣金工艺大体可以分为四类：冲裁、弯曲、拉伸、成形。1、冲裁是一种分离材料的工序。冲裁工序包括：落料、冲孔、切断、冲缺等。1.1 冲裁过程主要分为三个阶段：弹性变形、塑性变形、剪切断裂。 1.2 冲裁的断面：由塌角带、光亮带、断裂带、和毛刺带组成塌角带：是冲裁中刃口刚压入材料时，刃口附近材料产生弯曲和伸长变形的结果，软材料比硬材料的圆角大。影响圆角带（塌角）大小的因素除材料性质以外，还有工件轮廓形状，凸模与凹模的间隙等。光亮带：是材料塑性变形时，在毛坯一部分相对一部分移动过程中，模具侧压力将毛坯压平而形成的光亮垂直的断面。通常，光亮带占全断面的 1/2～1/3。塑性好的材料，其光亮带大，同时还与凸、凹模间隙及模具刃口的磨损程度等加工条件有关。断裂带：是由刃口处的微裂纹在拉应力作用下不断扩展而形成的撕裂面，断面粗糙，且有斜度。塑性差的材料，断裂带大。毛刺：毛刺产生与凸、凹模刃口侧面处产生裂纹的时候。毛刺的大小与材料的机械性能、凸凹模间隙及刀口的锐利程度有关。1.3 控制冲裁件毛刺的方法： a．选取合适的冲裁间隙。冲裁间隙并非越小越好，间隙太小也会给制件挤出较大毛刺，而且会增大冲裁力，加剧模具刃口的磨损。对于空调类零件一般选取的间隙为：2c=(8%--10%)*t (2c：双边间隙，t：材料厚度)间隙取放原则：落料时凹模尺寸做成工件要求尺寸，凸模为凹模尺寸减去间隙值。冲孔时凸模尺寸做成工件要求尺寸，凹模为凸模尺寸加上间隙值 b．保持模具刃口的锋利...
