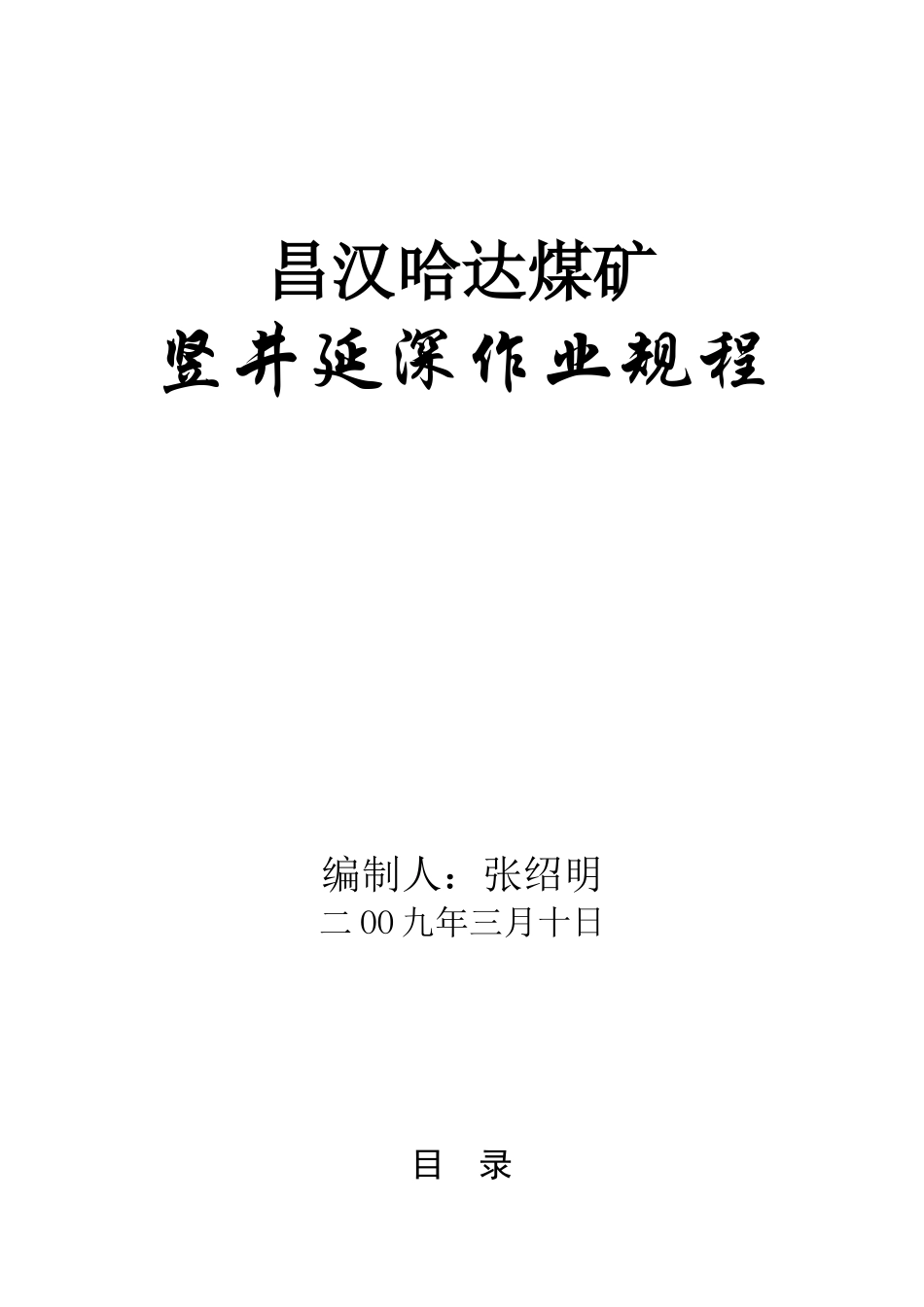

昌汉哈达煤矿竖井延深作业规程编制人：张绍明二 OO 九年三月十日目 录概 况1第一章 工程概况 1第一节 巷道名称及施工目的 1第二节 工程量 2第二章 地质概况 2第一节 地面相对位置 2第二节 煤层及围岩2第三章 施工工艺及方法 3第四章 支护8第五章 劳动组织与循环作业图表8第六章 通风与生产系统安排10第七章 主要设备技术特征表12第八章 安全技术措施12附图19审 批 栏矿 长： 生产副矿长： 安全副矿长： 总 工： 监 理： 施工队： 集体审批意见： 规程贯彻人员名单序 号工 种姓 名日 期汇审意见 概 况鄂托克旗奋达煤焦建材有限责任公司昌汉哈达煤矿位于鄂尔多斯市鄂托克旗西北部之阿尔巴斯苏木境内，其属桌子山煤田东麓千里山矿区北端。昌汉哈达煤矿由石炭二叠系含煤地层和侏罗系含煤地层构成，二部分含煤地层由南北走向的 F7 断层相隔。根据自治区国土资源厅拟划定井田范围，其石炭二叠系含煤区域与井田西部已有石炭二叠系开采煤矿整合统一规划开采，F7 断层西侧石炭二叠系煤层单独建井开采（划为一井）。千里山道断层东侧侏罗系煤层单独建井开采（由内蒙古新信三维能源开发有限责任公司开发，划分为二井）。第一章 工程概况第一节 巷道名称及施工目的一、巷通名称及施工目的1、巷道名称：竖井延深、煤仓、绕道、装载硐室。2、施工目的：解决回采工作面通风提升运输问题，为回采工作面做准备。3、用途：用于回采工作面通风、运输，质量要求必须严格，切实按照“安全生产、质量第一”的思想教育职工，坚决按中腰线施工。二、井口位置：如巷道平面布置图所示。第二节 工程量竖井延深 30 米，煤仓 25 米，清煤绕道 100 米，装载硐室13 米，合计工程量 168 米。第二章地质概况第一节 地面相对位置该矿井位于阿尔巴斯苏木以北约 40km 处，主开采 9#煤层，井田范围内无其它设施，仅工人宿舍及办公室 ，地表大部分河槽，局部荒土山丘，故在施工过程中对地表无影响。相对位置于昌汉哈达煤矿原竖井下部。第二节 煤层及围岩一、煤岩层赋存情况煤岩层走向近似南北，倾向近东西，煤岩层倾角 16°—26°，平均 21°，井田范围内除浅部采空区（过去小井形成）外，深部全部可采，煤层平均厚度 3.12 米。煤岩层较稳定（煤种为肥煤）。二、顶底板岩性分析9#层顶板为深灰色泥岩或砂质泥岩，局部为中粒砂岩，底板为砂质泥岩或砂质粘土岩，局部为粉细砂岩，井筒围岩大部泥质砂岩。三、水文地质本井田...
