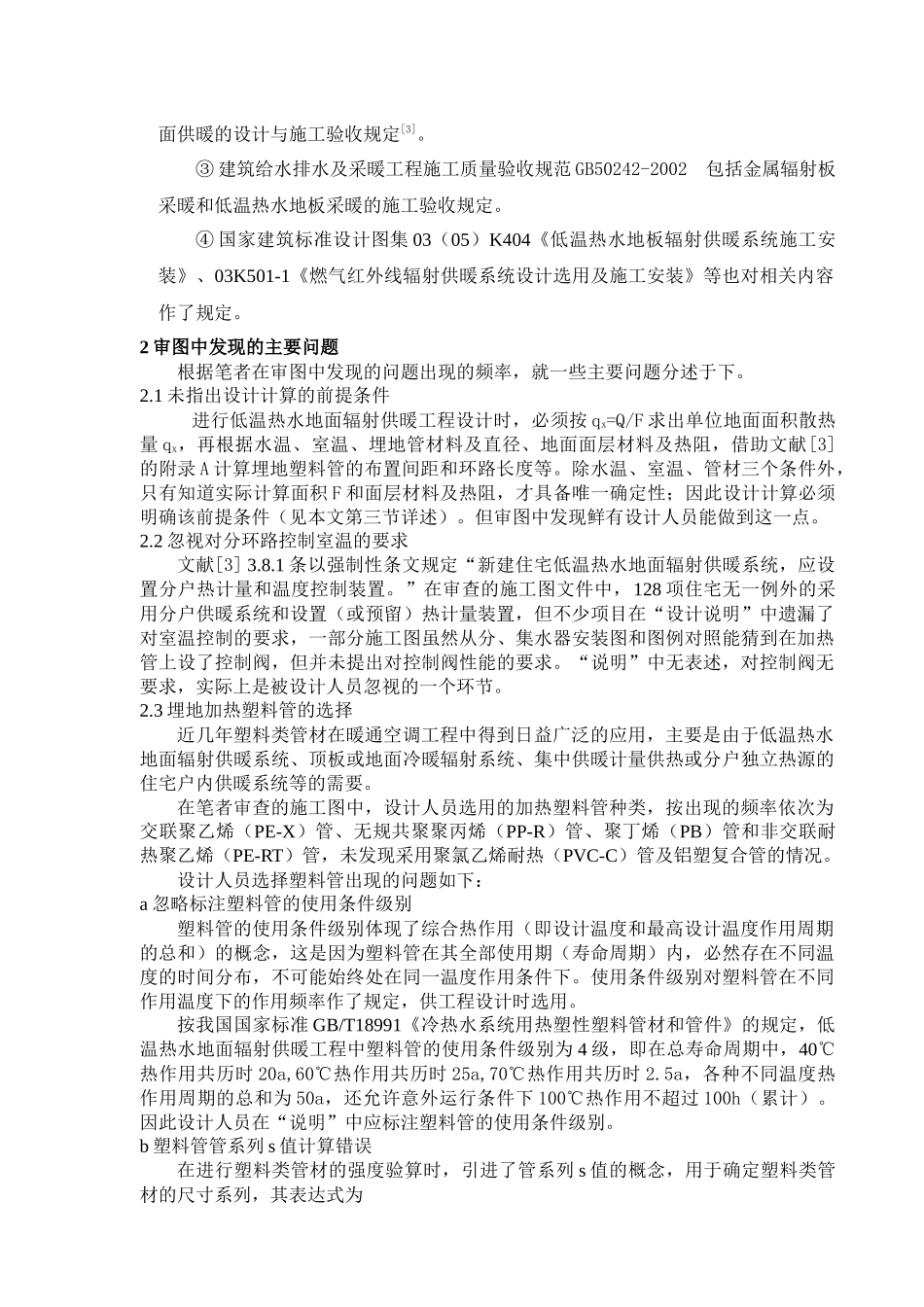

低温热水地面辐射供暖工程设计及对若干问题的探讨中 国 轻 工 业 武 汉 设 计 院 河北霄岭工程设计咨询有限公司 邬守春 摘要 介绍了施工图审查过程中发现的低温热水地面辐射供暖工程设计存在的共同性问题,进行了简要的分析。对文献[3]中敷设加热管的地面面积 F 和单位地面面积散热量 qx 的选取进行了探讨,提出了初步建议,供设计时参考。关键词 地面辐射供暖 施工图审查 计算面积 单位地面面积散热量在 2007 年笔者审查的河北省及石家庄市建筑工程施工图设计文件中,采用低温热水地面辐射供暖的工程达 43 项,包括 142 项子项,总建筑面积约 90.45 万 m2;子项中 128 项是 5 层至 33 层的住宅,14 项是 4 层及以下为小区服务的非住宅或其他公共建筑。本文就审图过程中发现的地面辐射供暖工程设计存在的问题进行简要小结,并对执行规程中难以掌握的若干问题进行探讨,以与同行进行交流。1 国内技术标准中有关辐射供暖的规定辐射供暖是利用建筑物内部的顶面(吊顶)、楼面、地面、墙面或其他表面为散热面,以热水、燃气红外线、电为加热载体,主要以热辐射进行热量传递的供暖形式。早在 1956 年莫斯科出版的《混凝土放热板供暖系统》一书 [1],介绍了 1912 年安装于莫斯科加桑医学院附属医院内的混凝土放热板供暖系统,对早期的辐射供暖技术进行了研究。当前国内对辐射供暖的设计、施工作出规定的技术标准是辐射供暖工程设计施工的基本准则,应遵照执行。① 采暖通风与空气调节设计规范 GB50019-2003 包括低温热水地板采暖、热水吊顶辐射板采暖、燃气红外线辐射采暖和加热电缆辐射采暖的设计规定[2]。② 地面辐射供暖技术规程 JGJ142-2004 包括低温热水地面供暖 、发热电缆地面供暖的设计与施工验收规定[3]。③ 建筑给水排水及采暖工程施工质量验收规范 GB50242-2002 包括金属辐射板采暖和低温热水地板采暖的施工验收规定。④ 国家建筑标准设计图集 03(05)K404《低温热水地板辐射供暖系统施工安装》、03K501-1《燃气红外线辐射供暖系统设计选用及施工安装》等也对相关内容作了规定。2 审图中发现的主要问题根据笔者在审图中发现的问题出现的频率,就一些主要问题分述于下。2.1 未指出设计计算的前提条件 进行低温热水地面辐射供暖工程设计时,必须按 qx=Q/F 求出单位地面面积散热量 qx,再根据水温、室温、埋地管材料及直径、地面面层材料及热阻,借助文献[3]的附录 A 计算埋...
